ENTRETIEN

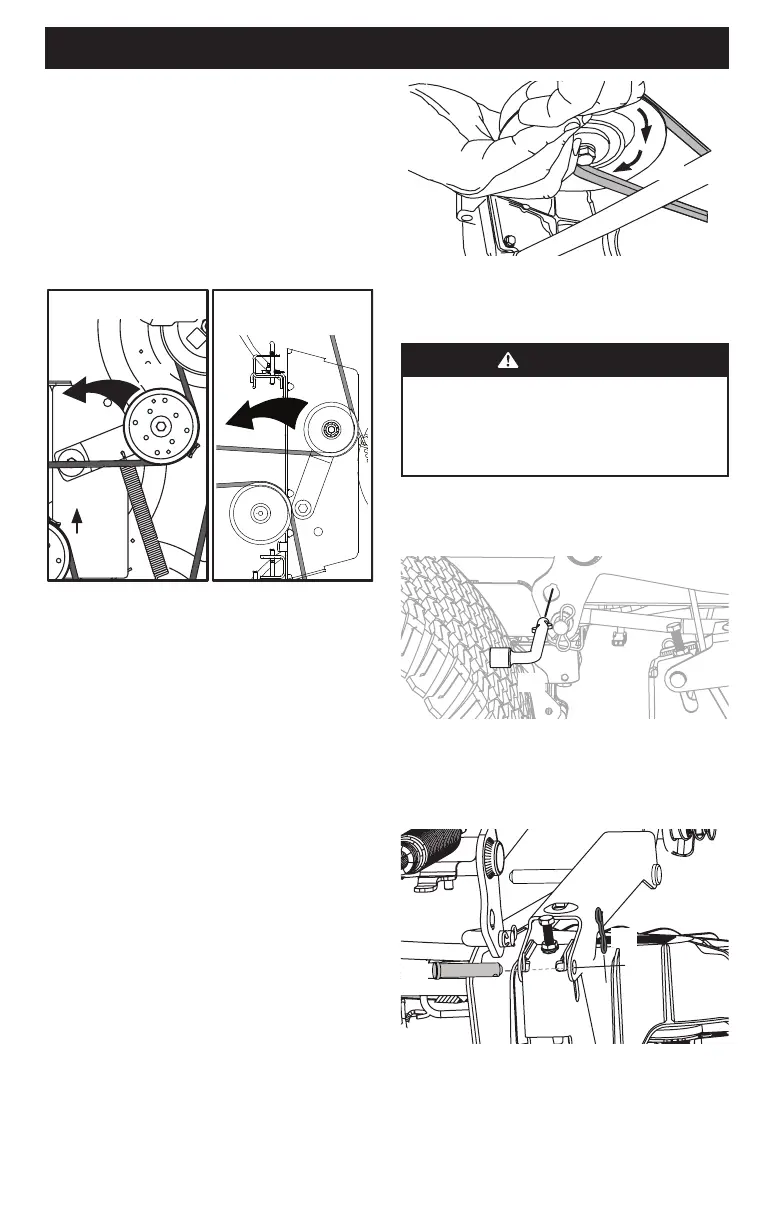

3. Réduisez la tension de la courroie comme suit :
a. Utilisez le bouton et la pédale de relevage du plateau de
coupe pour positionner le plateau de façon que la courroie
qui passe entre les poulies de tension et la poulie de la
prise de force soit aussi horizontale que possible (sous le
moteur). Voir Figure 32.
b. Placez-vous à côté de l'appareil de façon à faire pivoter le
support (a) de la poulie de tension et la poulie de tension
(b) vers l'arrière jusqu’à ce que vous puissiez soulever la
courroie par-dessus la poulie de tension.
Voir Figure 32.
Plateaux de 46,
50,
54 et 60po
Plateaux de 42 po
(a)
(a)
(b)
(b)
Figure 32
c. Dégagez la courroie de la poulie de la prise de force située
sous le moteur, à l’arrière de l’appareil.
d. Abaissez le plateau de coupe au maximum.
e. Passez à l'étape 5.
4. Retrait de la courroie de la poulie de la prise de force :
a. Positionnez le plateau de façon que la courroie qui passe
entre les poulies de tension et la poulie de la prise de
force, soit aussi horizontale que possible (sous le moteur).
b. Placez-vous à l’arrière de l’appareil en faisant face vers
l’avant. Tendez le bras pour saisir la courroie devant la
poulie de la prise de force.
c. Tirez le côté gauche de la courroie vers l’arrière et vers le
bas tout en tournant manuellement la poulie de la prise
de force vers la droite jusqu’à ce que la courroie sorte de la
gorge inférieure de la poulie.
NOTE : Si vous tirez sur le côté droit de la courroie, tournez la
poulie de la prise de force vers la gauche.
d. Tenez la courroie de la prise de force (a) vers le bas et
continuez de tourner la poulie de la prise de force (b)
jusqu’à ce que la courroie de la prise de force (a) soit
complètement dégagée de la poulie de la prise de force
(b). Voir Figure 33.
(a)
(b)
(a)
Figure 33
e. Abaissez le plateau de coupe au maximum.
f. Passez à l'étape 5.
AVERTISSEMENT
Le système de relevage des appareils dotés d’un bouton de
relevage est doté d’un ressort sous tension. Vous pouvez être
blessé si le système de relevage est relâché brusquement.
Vous devez utiliser l’outil multifonction pour placer le
système de relevage à la position verrouillée.
5. La pédale de relevage et le bouton de réglage doivent être
utilisés pour placer le plateau à la position la plus basse.
L’outil multifonction est utilisé pour verrouiller le système de
relevage. Voir Figure 34.
(a)
Figure 34
a. Retirez les deux goupilles fendues (a) des axes de chape
qui fixent les supports de relevage (c) aux supports de
relevage arrière (d). Retirez les axes de chape (b). Voir
Figure 35.
(a)
(b)
(c)
(d)
Figure 35
