SVENSKA
26

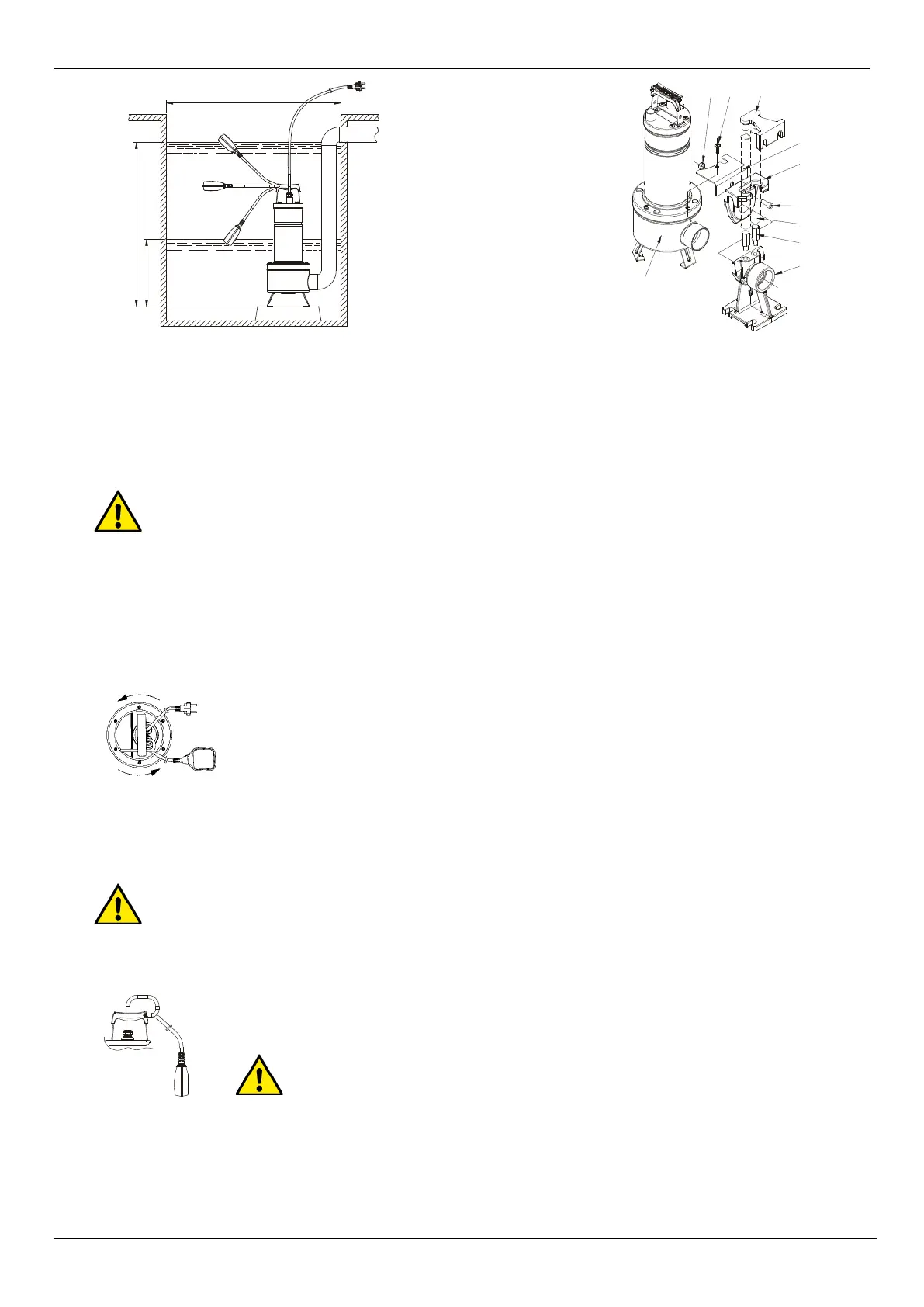

A. Fästbygel för rör
B. 3/4” rör (medföljer ej)
C. Slid
D. Styrpelare för rör
E. Stödfot
F. Insexskruv M10X25
G. Stödbygel
H. M10 Mutter
I. Skruv för pumpfläns
L. Pump
Stödfoten ska placeras på tankens botten och fästas med expansionspluggar med lämpliga mått.
Rörets styrbygel ska placeras i den övre delen av brunnen och sättas in i änden på de två 3/4” rören (medfölijer ej) som används som
glidbana. De två rören ansluter bygeln och stödfoten med varandra. Placera stödbygeln i närheten av utloppsmunstycket så att den har
kontakt med pumpens filter. Fäst den med två skruvar som är svsedda för fastskruvning av filterlocjìket.
Ta bort den övre skruven frå flänsen på trycksidan ( I ). Montera rotationsspärrbygeln ( G ). Sätt tillbaka skruven ( I ). Dra ut sliden från
anslutningsfoten och anslut sliden till pumpens utloppsmunstycke. Fäst sliden vid pumpen med skruven F och muttern H enligt figuren.
Sätt tillbaka silden och pumpen på foten (Fig.2)
5. ELANSLUTNING
Observera: respektera säkerhetsföreskrifterna!
5.1
Enfasmotorerna är utrustade med inbyggda amperemetriska värmeskydd och kan anslutas direkt till elnätet. OBS! Om motorn är
överbelastad stängs den automatiskt av. När motorn har svalnat startar den automatiskt igen, utan att något manuellt ingrepp
behöver utföras.
5.2
Pumparna med trefasmotor måste skyddas med lämpliga motorskydd som är inställda i enlighet med märkplåten på pumpen som ska
installeras. Pumpens kontakt ska anslutas till ett EU-uttag som är försett med frånskiljare och säkringar.
5.3
Se till att nätkabeln inte skadas eller kapas av. Om detta skulle inträffa ska du vända dig till behörig personal för reparation och byte av
nätkabeln.
6. KONTROLL AV ROTATIONSRIKTNING (för trefasmotorer)
Rotationsriktningen måste kontrolleras varje gång som en ny installation utförs.
Gå tillväga på följande sätt (Fig.3):
1. Placera pumpen på en plan yta.
2. Starta pumpen och stäng av den omedelbart.
3. Observera noggrant bakslaget, sett från motorsidan, vid starten
. Rotationsriktningen är korrekt, d.v.s.
medurs, om skyddshuven rör sig som i figuren (moturs).
Om det inte går att utföra ovannämnda moment på grund av att pumpen redan är installerad, ska du utföra kontrollen på följande sätt:
1. Starta pumpen och observera vattenflödet.
2. Stäng av pumpen, koppla ifrån spänningen och kasta om två faser för eltillförseln.
3. Starta pumpen och observera vattenflödet.
4. Stäng av pumpen.
Det lägre vattenflödet och en lägre strömförbrukning motsvarar korrekt rotationsriktning.
7. START
Modellerna som är utrustade med flottörbrytare startar automatiskt när vattennivån stiger.
Modellerna utan flottör startas med en brytare som är placerad före uttaget (medföljer ej).
Inställning av flottörbrytare
För att justera nivån för start (START) och/eller avstängning av pumpen (STOP) ska kabellängden mellan flottören
och stoppunkten (hål i handtaget - Fig.4) antingen förlängas eller förkortas. Kontrollera att flottören kan röra sig
fritt.
FEKA VS-VX 550-750  Min. stoppnivå 370 mm från botten.
FEKA VS-VX 1000-1200  Min. stoppnivå 400 mm från botten.
8. FÖRSIKTIGHETSÅTGÄRDER
8.1
Insugningsfiltret måste alltid sitta på plats vid användning av pumpen.
8.2
Pumpen ska aldrig utsättas för mer än 20 starter i timmen för att inte utsätta motorn för överhettning.
8.3
FROSTRISK: När pumpen står oanvänd vid en temperatur under 0 °C är det nödvändigt att försäkra sig om att det inte finns något vatten
kvar i pumpen som skapar sprickor i pumpens komponenter när vattnet fryser.
8.4
Om pumpen används med ämnen som har en tendens att ge avlagringar, ska pumpen sköljas efter användning med en kraftig vattenstråle
för att undvika att avlagringar och förhårdnader bildas som kan reducera pumpens prestanda.
H
I
A
G
C
F
B
D
E
L
700x700
ON
OFF
Fig.1
Fig.2
Fig.3
Fig.4
