Manual de instalação e de uso
9
FWEC3
Advanced plus electr
onic controller
FC66002765

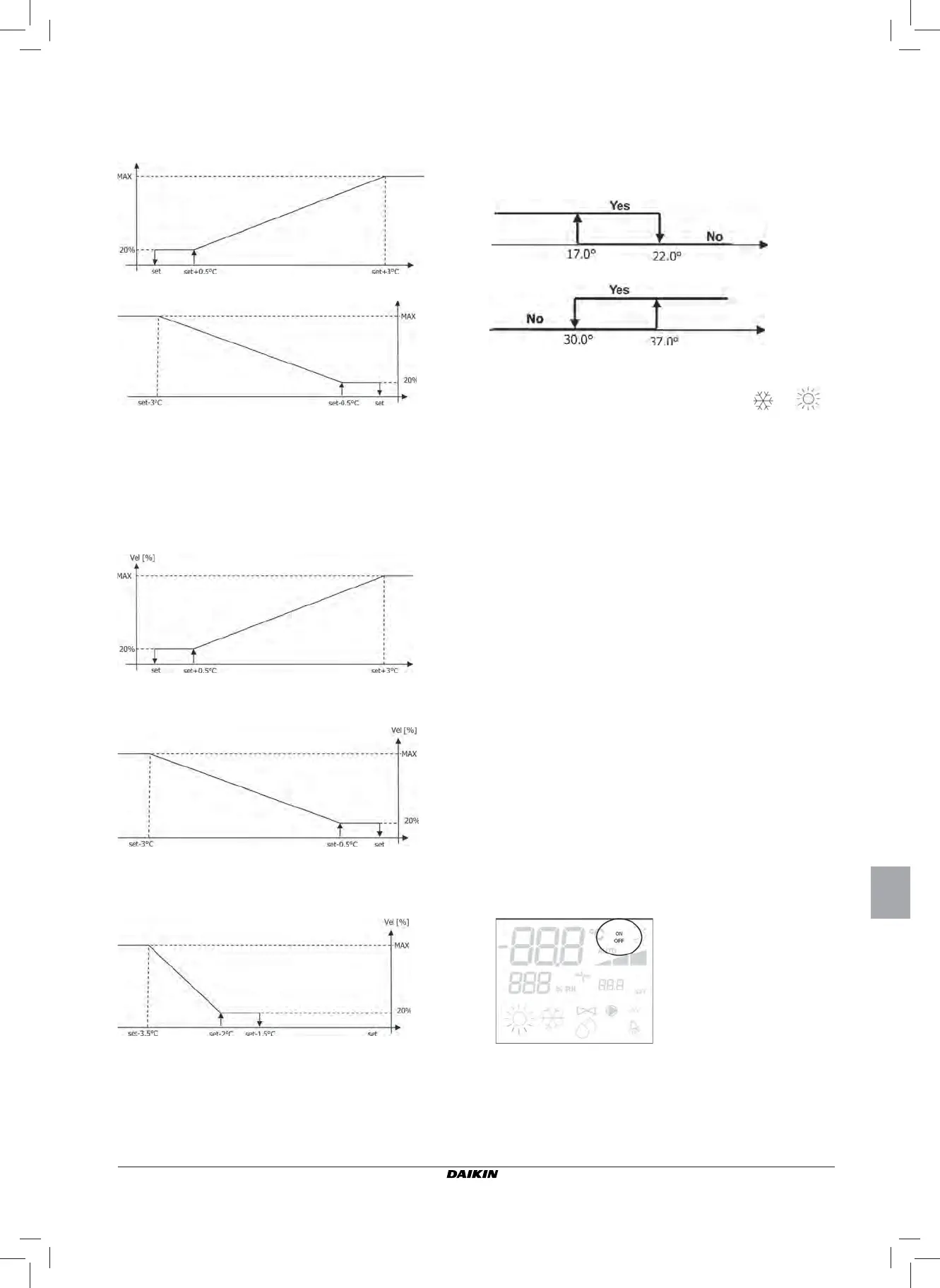

PERMISSÃO DA ÁGUA
Independentemente do tipo de ventilador pr
esente (modu-
lante ou não modulante), o funcionamento da ventilação está
vinculado ao controlo da temperatura da água da instalação.
Dependendo da modalidade de trabalho, há diferentes limiares
de permissão no aquecimento e na refrigeração
A ausência dessa permissão na chamada do termostato será
indicada pelo símbolo da modalidade activa (
ou ) a
piscar no monitor
T
al permissão é ignorada nos seguintes casos:
■ ausência de sonda de água (P04 = 0) ou sonda em alarme
por estar desconectada
■ na refrigeração, em confi gurações com 4 tubos
FORÇAMENTO
A lógica normal de ventilação (tanto modulante como não
modulante) será ignorada no caso de situações específi cas
de forçamento, que podem ser necessárias para o controlo
correcto da temperatura ou do funcionamento do terminal.
Podem ser:
na Refrigeração:
■ com comando no terminal (P01 = 0) e confi gurações com
válvula: é mantida a velocidade mínima disponível mesmo
tendo atingido a temperatura.
■ Com comando no terminal e confi gurações sem válvula: a
cada 10 minutos de ventilador parado é feita uma lavagem
de 2 minutos na velocidade média para permitir à sonda de
ar uma leitura mais correcta da temperatura ambiente.
ao Aquecimento:
■ com a resistência activa: é forçada a ventilação na velo-
cidade média.
■ quando a resistência tiver sido desligada: é mantida por 2
minutos uma pós-ventilação na velocidade média. (Nota:
essa ventilação será completada mesmo se o termostato
for desligado ou se se mudar para modalidade de refrige-
ração).
MONITOR
O monitor visualiza o estado do ventilador
■ On a piscar: ventilador em standby
■ On fi xo: ventilador ligado
■ OFF: ventilador desactivado para trabalhar somente em
convecção natural e a velocidade de funcionamento (com
eventual indicação da lógica “automática”) activa ou se-
leccionada (no caso de ventilador em stand-by)
LÓGICA DE FUNCIONAMENTO AUTOMÁTICA (AUTO):
COM CONFIGURAÇÕES EM 3 OU 4 VELOCIDADES E
VÁLVULA(S) ON/OFF (OU AUSENTE(S)):
Nota: nas confi gurações com 4 velocidades, a ven-
tilação no aquecimento é retardada de 0,5°C
para permitir uma primeira fase de convecção
natural
COM CONFIGURAÇÕES EM 3 OU 4 VELOCIDADES E
VÁLVULA(S) MODULANTE(S):
AQUECIMENTO COM CONFIGURAÇÕES EM 3
VELOCIDADES:
AQUECIMENTO COM CONFIGURAÇÕES EM 4
VELOCIDADES:
AQUECIMENTO
T
emperatura
ambiente
T
emperatura
ambiente
REFRIGERAÇÃO
T
emperatura
acqua
REFRIGERAÇÃO
AQUECIMENTO
T
emperatura
acqua
REFRIGERAÇÃO
Temperatura
ambiente
T
emperatura
ambiente
T
emperatura
ambiente
