Manuale d'installazione e d'uso
9
FWEC3
Advanced plus electr
onic controller
FC66002765

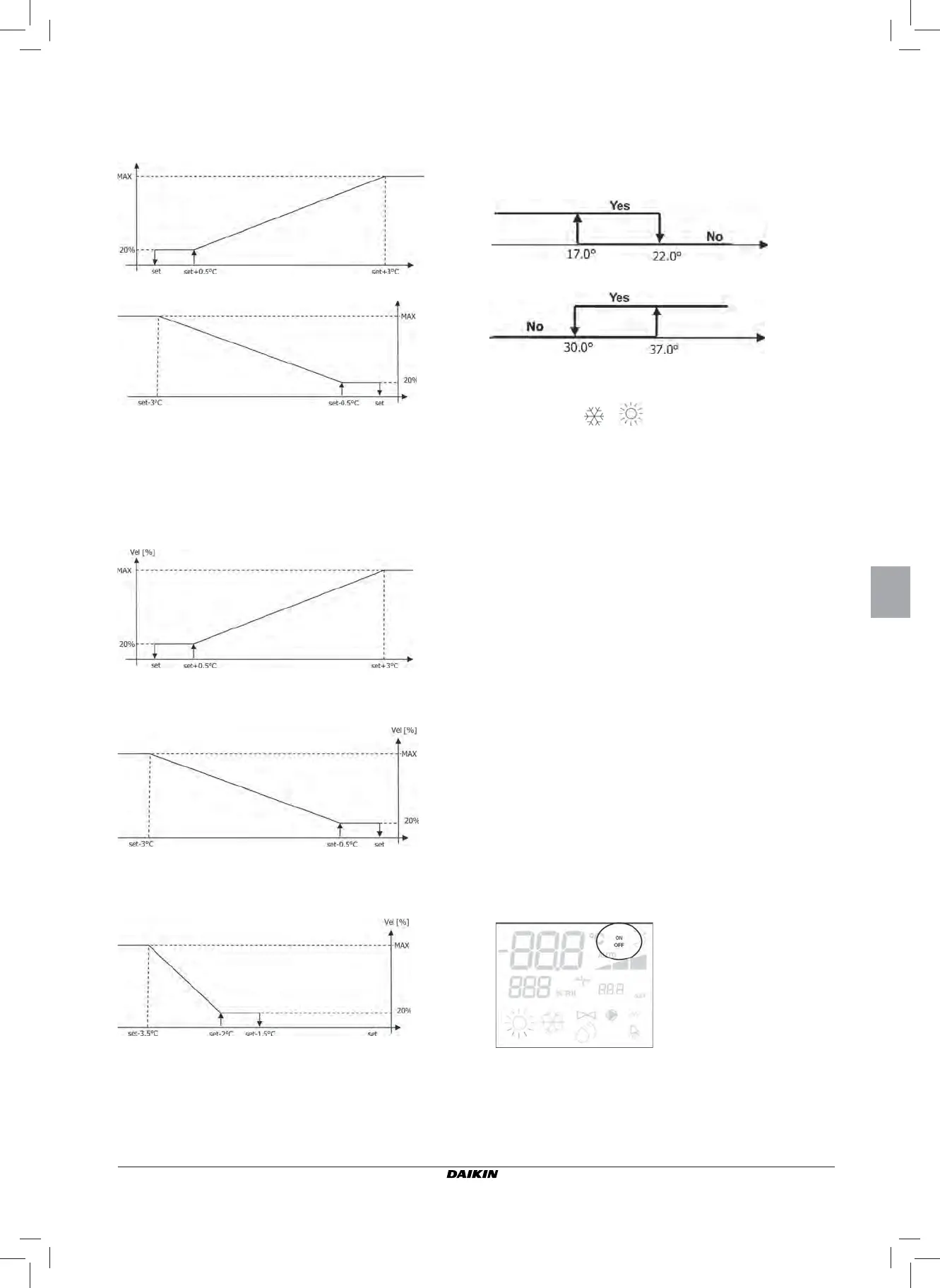

LOGICA DI FUNZIONAMENTO AUTOMATICA (AUTO):
CON CONFIGURAZIONI A 3 O 4 VELOCITA' E VALVOLA/E
ON/OFF (O ASSENTE/I):
N.B.: nelle confi gurazioni con 4 velocità, la ventilazione
in riscaldamento viene ritardata di 0.5°C per con-
sentire una prima fase di convezione naturale
CON CONFIGURAZIONI A 3 O 4 VELOCITA' E VALVOLA/E
MODULANTE/I:
RISCALDAMENTO CON CONFIGURAZIONI A 3
VELOCITA':
RISCALDAMENTO CON CONFIGURAZIONI A 4
VELOCITA':
CONSENSO DELL'ACQUA
Indipendentemente dal tipo di ventilatore presente (modulante
o non modulante), il funzionamento della ventilazione è vinco-
lato al controllo della temperatura acqua dell'impianto. In base
alla modalità di lavoro avremo differenti soglie di consenso in
riscaldamento e raffreddamento.
L'assenza di tale consenso, alla chiamata del termostato,
verrà indicata sul display con il lampeggio del simbolo della
modalità attiva (
o )
T
ale consenso viene ignorato in caso di:
■ sonda acqua non prevista (P04 = 0) o in allarme perché
scollegata
■ in Raffreddamento con confi gurazioni a 4 tubi
FORZATURE
La normale logica di ventilazione (sia modulante che non
modulante) verrà ignorata nel caso di particolari situazioni
di forzatura che possono essere necessarie per il corretto
controllo della temperatura o funzionamento del terminale.
Si possono avere:
In Raffreddamento:
■ con comando a bordo macchina (P01 = 0) e confi gurazioni
con valvola: viene mantenuta la minima velocità disponibile
anche a temperatura raggiunta.
■ comando a bordo e confi gurazioni senza valvola: ogni
10minuti di ventilatore fermo viene eseguito un lavaggio
di 2 minuti alla velocità media per permettere alla sonda
aria una lettura più corretta della temperatura ambiente.
In Riscaldamento
■ con resistenza attiva: viene forzata la ventilazione alla
velocità media.
■ una volta spenta la resistenza: viene mantenuta, per
2 minuti, una post ventilazione alla velocità media.
(N.B.: tale ventilazione verrà completata anche se il ter-
mostato dovesse venir spento o si passasse alla modalità
raffreddamento)
DISPLAY
Il display visualizza lo stato del ventilatore
■ On lampeggiante: ventilatore in standby
■ On fi sso: ventilatore acceso
■ OFF: ventilatore disattivato per lavorare in sola convezione
naturale e la velocità di funzionamento (con eventuale
indicazione della logica "automatica") attiva o selezionata
(nel caso di ventilatore in stand-by)
RISCALDAMENTO
T
emperatura
ambiente
T
emperatura
ambiente
RAFFREDDAMENTO
T
emperatura
acqua
RAFFREDDAMENTO
RISCALDAMENTO
T
emperatura
acqua
RAFFREDDAMENTO
Temperatura
ambiente
T
emperatura
ambiente
Temperatura
ambiente
