Daikin Advanced plus User Manual

Manual de instalación y de uso
14
FWEC3
Advanced plus electr
onic controller
FC66002765
MODBUS
El pr
otocolo implementado en el mando es el Modbus RTU
(9600, N, 8, 2) en RS485
FUNCIONES IMPLEMENTADAS
0x03 : Read Holding Registers (Leer Registros de Memoria)
0x04 : Read Input Registers (Leer Registros de Entrada)
0x10 : Write Multiple registers (Escribir Registros Múltiples)
EXCEPCIONES IMPLEMENTADAS
Código de Excepción 02: Invalidar dirección de datos
LISTA DE PARÁMETROS DE SUPERVISIÓN
DIRECCIÓN
REGISTRO TIPO U.M.
0
Estados
R-
1
Velocidad
R-
2
Temperatura aire
R [°C/10]
3
Humedad
R%
4
Temperatura agua
R [°C/10]
5
P00: Confi guración
R-
6
P05: Confi g.DIN
R-
7
T. Setpoint activo
R [°C/10]
8
T. Setpoint usuario
R [°C/10]
9
Versión LCD
R-
10
P09: Confi g.DOUT1
R
11
P10: Lógica DOUT1
R
12
P11: Confi g.DOUT2
R
13
P12: Lógica DOUT2
R
14
P14: Confi g.AOUT1/2
R
15
Salida analógica 1
R [%]
16
Salida analógica 2
R [%]
50
Digitales 1
R/W -
51
Bandas horarias
R/W -
52
Setpoint - Refrigeración
R/W [°C/10]
53
Setpoint - Calefacción
R/W [°C/10]
54
Mínimo Setpoint - Refr.
R/W [°C/10]
55
Máximo Setpoint - Refr.
R/W [°C/10]
56
Mínimo Setpoint - Calef.
R/W [°C/10]
57
Máximo Setpoint - Calef.
R/W [°C/10]
58
Velocitdad
R/W -
59
Corrección Economy
R/W [°C/10]
60
Modo ventilación
modulable
R/W -

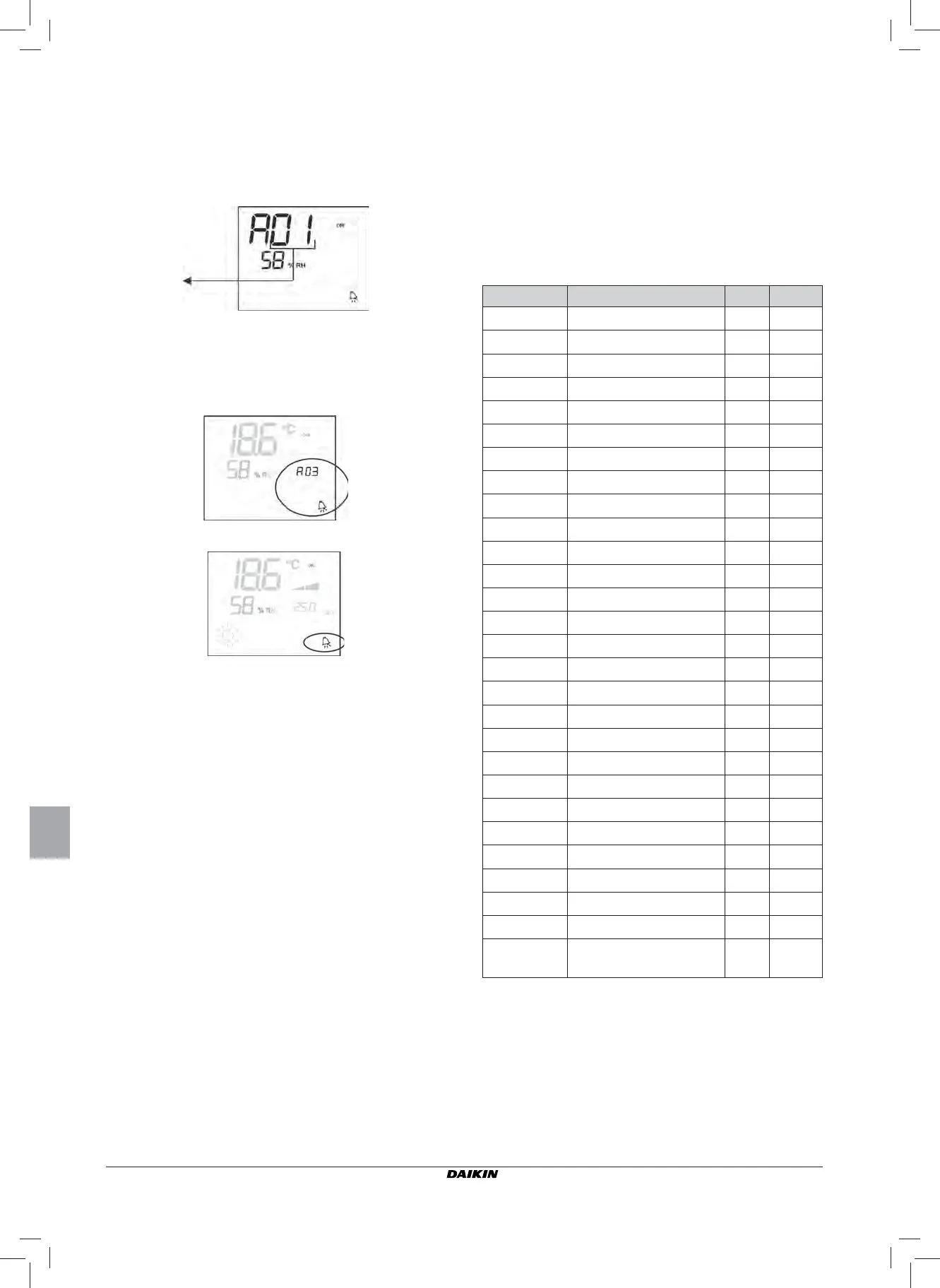

ALARMAS
El mando gestiona dos tipos de alarmas, esto es:
■
Alarmas Graves: causan el apagado forzado del termo-
stato
■ Alarmas No Graves: no fuerzan el apagado del termostato
pero inhiben posibles funciones críticas.
ALARMAS GRAVES
■
Cód. A01 = error sonda externa de temperatura del aire (si
el termostato está instalado en la unidad).
■ Cód. A02 = error sonda interna de temperatura del aire (si
el termostato está instalado en la pared y la sonda externa
de temperatura del aire está desconectada).
ALARMAS NO GRAVES
TERMOST
ATO OFF
TERMOST
ATO ON
■
Cód. A03 = error sonda de temperatura del agua
■ Cód. A04 = error sonda humedad externa (sólo si está
instalada la sonda remota de temperatura)
■ Cód. A05 = error sonda humedad interna
NOTA: La indicación del código de alarma se vuelve
visible sólo con termostato apagado.
código alarma
