Daikin ECFWEB6 User Manual

ECFWEB6+ECFWER6
Controlador com microprocessador para
ventilo-convectores
4PW17551-1B
Manual de instalação e de funcionamento
4
O controlador está pré-configurado para funcionar
manualmente e remotamente no modo desejado. Este
modo é efectuado ligando o sistema a um comutador
remoto. Utilize os terminais especiais, na placa de
circuito impresso electrónica do controlador.
O controlador selecciona automaticamente o modo de
refrigeração ou de aquecimento, com base na
temperatura da água, seguindo esta lógica:
Temperatura da água <17°C — modo de
refrigeração
Temperatura da água >37°C — modo de
aquecimento
Temperatura da água entre 17°C e 37°C — sistema
desactivado
O controlador selecciona automaticamente o modo de
refrigeração ou de aquecimento, com base na
temperatura do ar, por comparação com um intervalo de
temperaturas neutras (zona neutra), centrado no valor
de regulação do termóstato.
A zona neutra é um parâmetro associado à função
"Modo automático de comutação entre refrigeração e
aquecimento, com base na temperatura do ar".
A zona neutra é um intervalo de temperaturas em redor
da temperatura regulada. Quando o ar está mais quente
do que o limite superior da zona neutra, é seleccionado
o modo de refrigeração.
Quando o ar está mais frio do que o limite inferior da
zona neutra, é seleccionado o modo de aquecimento.

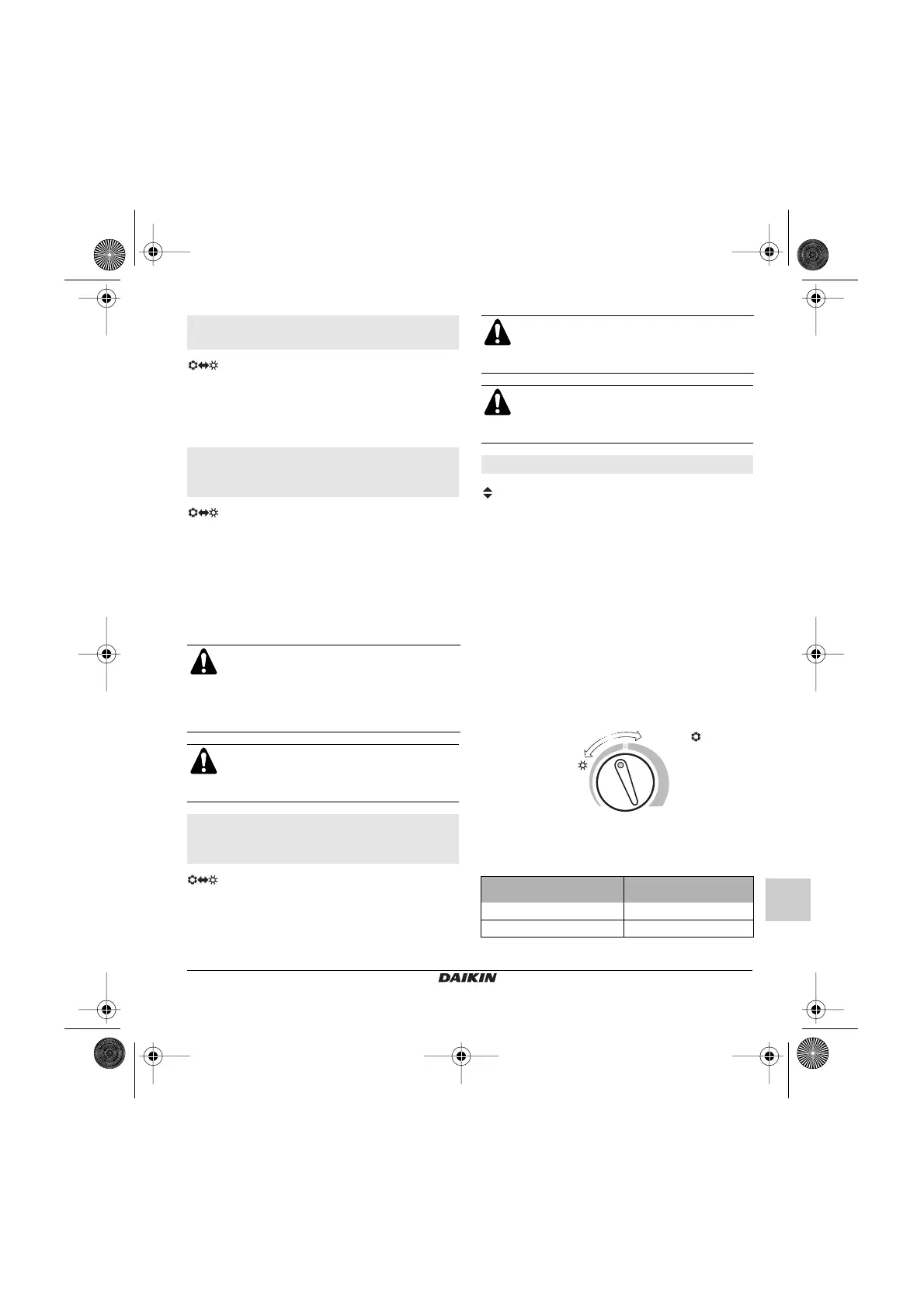

A figura que se segue apresenta um exemplo, no qual:
Zona neutra = 5°C
Temperatura ambiente regulada para o ar = 21°C
Para temperaturas acima de 23,5°C, é seleccionado
o modo de refrigeração
Para temperaturas abaixo de 18,5°C, é seleccionado
o modo de aquecimento.
No controlador, o intervalo da zona neutra é de 2°C ou
5°C, podendo ser definido através da regulação do
micro-interruptor número 4 (consulte "Regulação dos
micro-interruptores" na página 10).
Modo manual remoto de comutação entre
aquecimento e refrigeração
Modo automático de comutação entre
refrigeração e aquecimento, com base na
temperatura da água
Para comutar com base na temperatura da
água, é necessário instalar a sonda de água
que foi fornecida.
Consulte o capítulo "Posição da sonda de
temperatura da água" na página 11, acerca da
instalação da sonda de temperatura da água.
Neste tipo de configuração, a entrada para o
modo centralizado de comutação entre
refrigeração e aquecimento encontra-se
desactivada.
Modo automático de comutação entre
refrigeração e aquecimento, com base na
temperatura do ar
M
D
H
2
O
AI
R
Quando se selecciona esta função, a gama de
temperaturas do termóstato refere-se aos
valores indicados na figura 3, tanto para
refrigeração como para aquecimento.
Neste tipo de configuração, a entrada para o
modo centralizado de comutação entre
refrigeração e aquecimento encontra-se
desactivada.
Selecção do intervalo da zona neutra
Posição
do micro-interruptor n.º 4
Intervalo
da zona neutra
Ligado ("ON") 2°C
Desligado ("OFF") 5°C
<18.5°C =
>23.5°C =
21
21
°C21°C
Zona neutra
1B_I+OM_4PW17551-1B.book Page 4 Wednesday, October 5, 2005 9:18 AM
