ECFWEB6+ECFWER6
Controller per fan coil con microprocessore
4PW17551-1B
Manuale d'installazione e d'uso
2
■ Il controller è dotato anche di:
■ Contatti liberi per i segnali di abilitazione esterna
(ad es.: contatto a lamella, interruttore ON/OFF a
distanza, contatto di prossimità, ecc…) che è in
grado di attivare o disattivare l'unità. (230 V sul
contatto = OFF; contatto aperto = ON)
■ Contatti liberi per il sistema di commutazione
raffreddamento/riscaldamento centralizzato.
(230 V sul contatto = raffreddamento; contatto
aperto = riscaldamento)
■ Sensore della temperatura dell'acqua (bianco)
■ Sensore della temperatura dell'aria (nero)
Packing list (Vedere la figura 1)
Pannello di controllo
Fare riferimento alla figura 2 per vedere il controller.

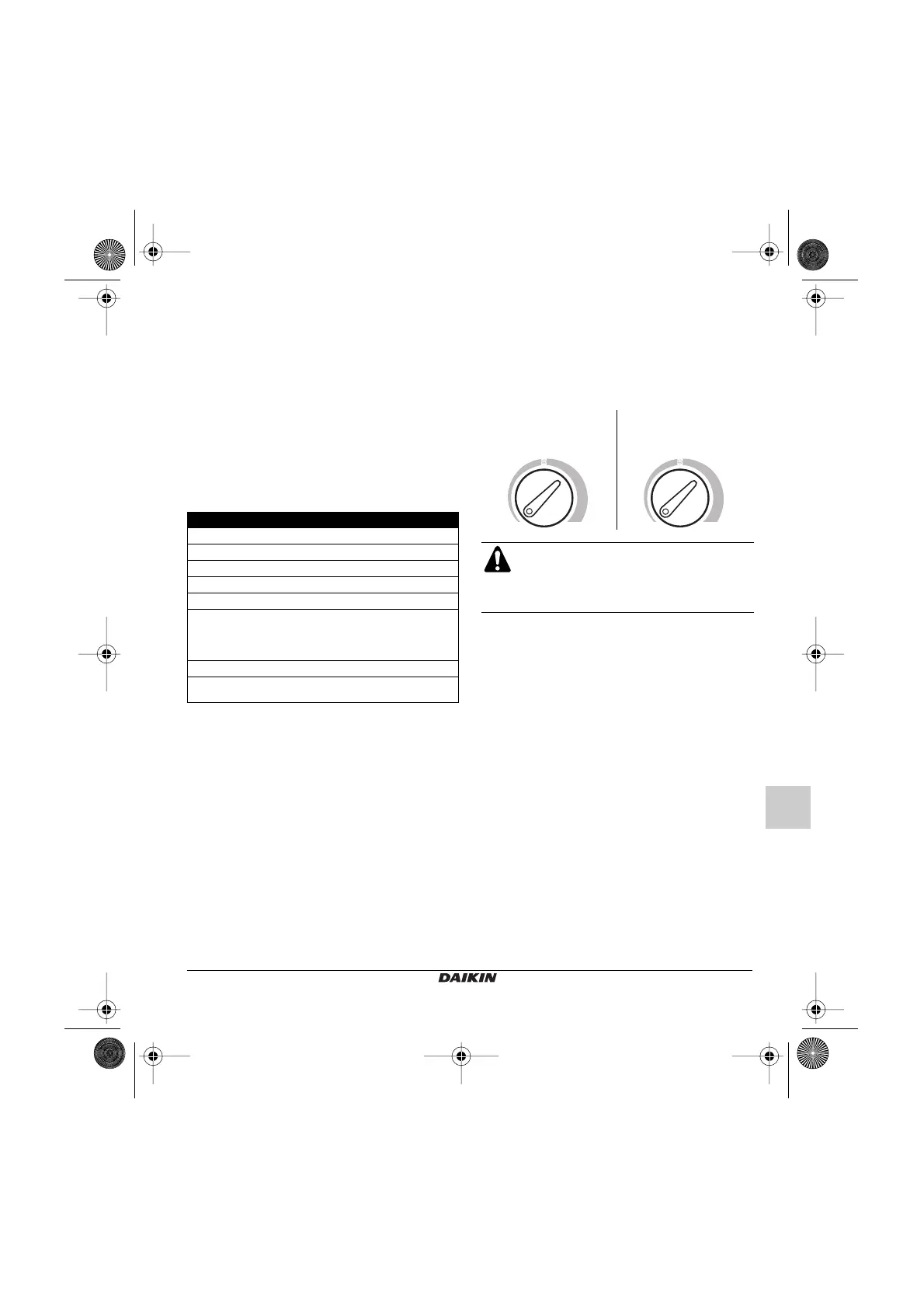

Range temperatura
I simboli stampati intorno al selettore del termostato
rappresentano il range di temperatura da minimo, a più
che confortevole fino a massimo. I range fanno riferi-
mento a temperature diverse, in base alla modalità di
funzionamento selezionata, come mostrato nella figura
sottostante.
Indicatori LED
Le diverse combinazioni con le quali si accendono i LED
indicano le procedure e lo stato di funzionamento del
controller.
■ LED blu acceso indica che è in funzione la modalità
di raffreddamento. L'unità è in funzione o resta in
attesa dell'impulso da parte del termostato.
■ LED rosso acceso indica che è in funzione la
modalità di riscaldamento. L'unità è in funzione o
resta in attesa dell'impulso da parte del termostato.
■ I LED blu e rossi accesi indicano che l'unità non
riceve il segnale di abilitazione. La temperatura
dell'acqua non consente le funzioni di raffredda-
mento o riscaldamento dell'aria (vedi "Modalità di
commutazione raffreddamento/riscaldamento auto-
matico in base alle temperatura dell'acqua" a
pagina 4) o la temperatura dell'acqua rientra nell'aria
neutra (vedi "Modalità di commutazione raffredda-
mento/riscaldamento automatico in base alle
temperatura dell'aria" a pagina 4).
Componente
ECFWEB6 ECFWER6
1 Controller 1 1
2 Manuale 1 1
3 Piastra di copertura sinistra 1 0
4 Piastra di copertura destra 1 0
5 Supporto 1 0
6 Borsa accessori
•fascetta del cavo
•2 viti
• portasensore
11
7 Sensore dell'acqua 1 1
8 Sensore dell'aria 1
controller
integrato
1 Con il selettore di modalità di funzionamento
si può accendere o spegnere l'unità fan coil,
scegliere il tipo di modalità di funzionamento
(automatico o a velocità fissa) e regolare il
riscaldamento elettrico.
2 Il LED di funzionamento indica che è attiva la
modalità di funzionamento a raffreddamento
(blu).
3 Selettore raffreddamento/riscaldamento.
4 Il LED di funzionamento indica che è attiva la
modalità di funzionamento a riscaldamento
(rosso).
5 Te r mostato per il controllo della temperatura
ambiente.
Modalità
di raffreddamento
Modalità
di riscaldamento
Quando è in funzione la modalità di
raffreddamento/riscaldamento automatica in
base alla temperatura dell'aria, la temperatura
del termostato sarà la stessa di quella riportata
nella figura 3.
25°C
19°C31°C
20°C
14°C26°C
1B_I+OM_4PW17551-1B.book Page 2 Wednesday, October 5, 2005 9:18 AM
