ECFWEB6+ECFWER6
Microprocessor-controller voor ventilator-convectoren
4PW17551-1B
Montagehandleiding en gebruiksaanwijzing
2
■ De controller is ook voorzien van:
■ Vrije contacten voor extern activeringsignaal
(d.w.z.: reedcontact, AAN/UIT-schakelaar op
afstand, naderingscontact enz.) dat de unit kan
in- of uitschakelen. (230 V naar contact = UIT;
open contact= AAN)
■ Vrije contacten voor gecentraliseerd koel/
verwarmingsomschakelsysteem. (230 V naar
contact = koelen; open contact= verwarmen)
■ Watertemperatuursonde (wit)
■ Luchttemperatuursonde (zwart)
Paklijst (Zie afbeelding 1)
Controlepaneel
Zie afbeelding 2 voor een afbeelding van de controller.
Temperatuurbereik
De aanduiding rond de keuzeschakelaar van de
thermostaat stelt een temperatuurbereik voor van een
minimum-, over een aangename, tot een maximum-
temperatuur. De bereiken verwijzen naar verschillende
temperaturen, afhankelijk van de geselecteerde
bedrijfsmodus zoals aangegeven in de volgende
afbeelding.
LED-indicators
De verschillende combinaties waarin de LED's branden
geven de procedures en de bedrijfsstand van de
controller weer.
■ Blauwe LED brandt geeft aan dat de koelmodus
actief is. De unit werkt of wacht op een signaal van
de thermostaat.
■ Rode LED brandt geeft aan dat de verwarmings-
modus actief is. De unit werkt of wacht op een
signaal van de thermostaat.
■ Blauwe en rode LED's branden geeft aan dat de
unit geen activeringssignaal heeft ontvangen. De
watertemperatuur activeert de luchtkoel- of
verwarmingsfuncties niet (zie "Automatische koel/
verwarmingsomschakelmodus op basis van de
watertemperatuur" op pagina 4) of de temperatuur
van de lucht ligt in de neutrale zone (zie
"Automatische koel/verwarmingsomschakelmodus
op basis van de luchttemperatuur" op pagina 4).
Onderdeel
ECFWEB6 ECFWER6
1 Controller 1 1
2 Handleiding 1 1
3 Afdekplaat links 1 0
4 Afdekplaat rechts 1 0
5 Steun 1 0
6 Accessoirezak
• kabelklem
•2 schroeven
• sondehouder
11
7 Watersonde 1 1
8 Luchtsonde 1
in de
controller
ingebouwd
1 Bedrijfsmoduskiezer: ventilator-convector in-
en uitschakelen, bedrijfsmodus selecteren
(automatisch of met vaste snelheid) en
elektrische verwarming bedienen.
2 Bedrijfs-LED, geeft aan dat de koelmodus
ingeschakeld is (blauw).
3 Keuzeschakelaar voor koelen/verwarmen.
4 Bedrijfs-LED, geeft aan dat de
verwarmingsmodus ingeschakeld is (rood).
5 Thermostaat voor regelen van de
kamertemperatuur.

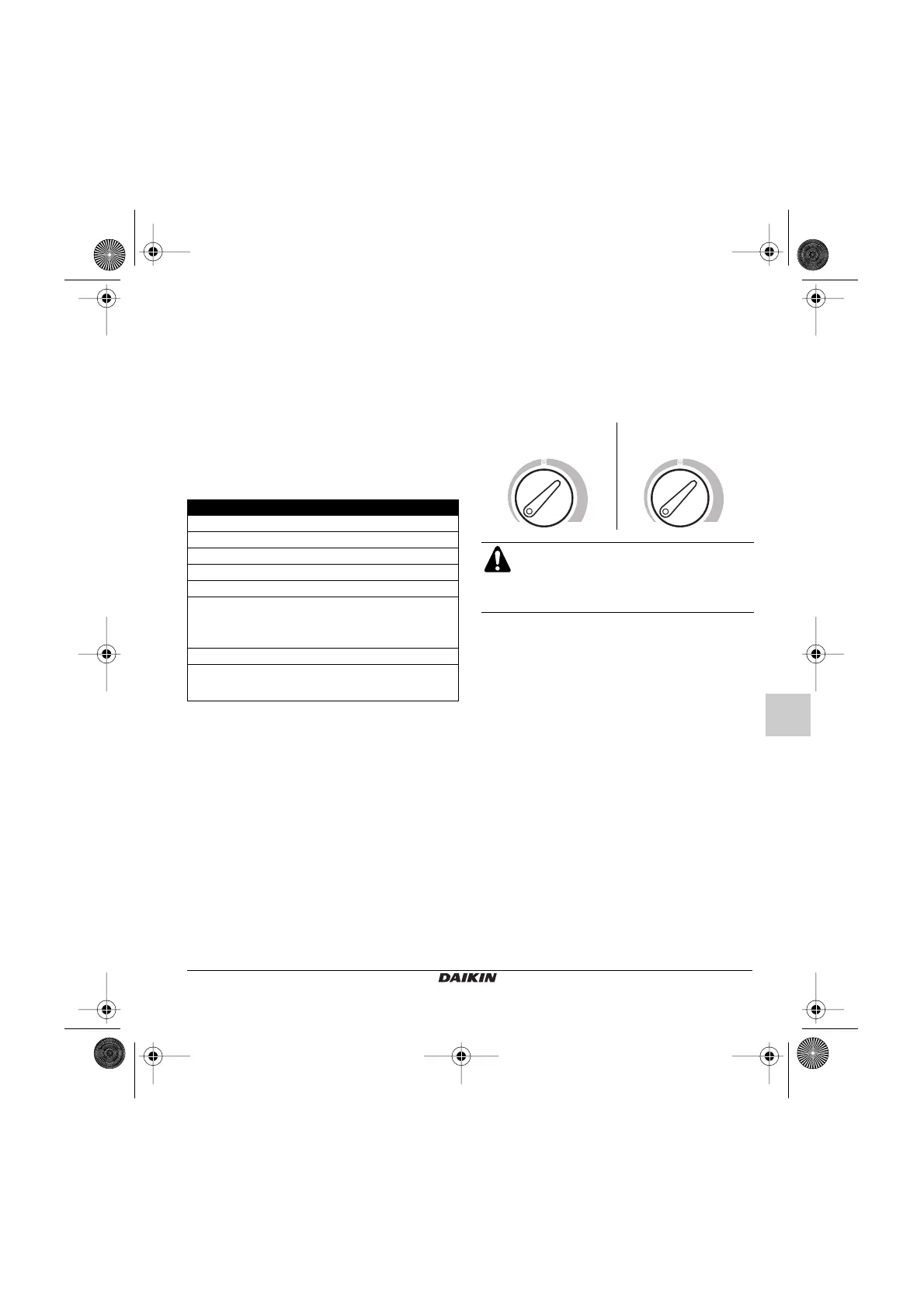

Koelmodus Verwarmingsmodus
Wanneer de modus voor automatisch
omschakelen tussen koelen en verwarmen op
basis van de luchttemperatuur actief is, is de
temperatuur van de thermostaat zoals
weergegeven in afbeelding 3.
25°C
19°C31°C
20°C
14°C26°C
1B_I+OM_4PW17551-1B.book Page 2 Wednesday, October 5, 2005 9:18 AM
