Procedura

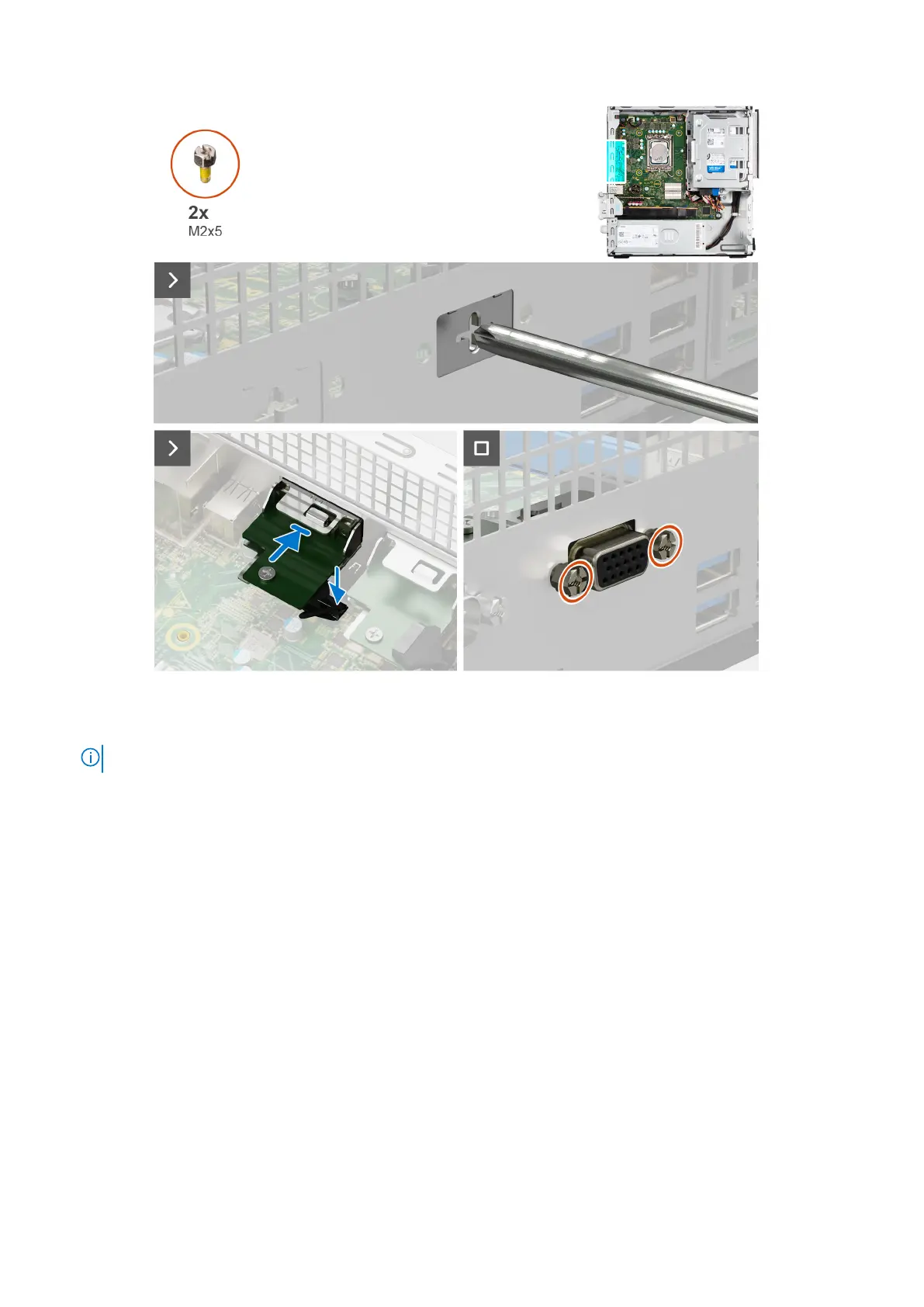

1. Utilizzando un cacciavite, rimuovere il coperchio del modulo VGA dallo chassis.
N.B.: Questo passaggio è applicabile solo quando il modulo VGA viene installato per la prima volta.
2. Collegare il cavo del modulo VGA al relativo connettore (VIDEO) sulla scheda di sistema.
3. Inserire il modulo VGA nello slot nel chassis.
4. Ricollocare le due viti a croce (M2x5) per fissare il modulo VGA allo chassis.
Fasi successive
1. Installare il pannello laterale.
2. Seguire le procedure descritte in Dopo aver effettuato gli interventi sui componenti interni del computer.
Modulo DP
Rimozione del modulo DP
Prerequisiti
1. Seguire le procedure descritte in Prima di effettuare interventi sui componenti interni del computer.
2. Rimuovere il pannello laterale.
Informazioni su questa attività
La seguente immagine indica la posizione del modulo DP e fornisce una rappresentazione visiva della procedura di rimozione.
