French-11
MONTAGE
STOCKAGE DE L’OUTIL
CONFIRMER LE SERRAGE DES
ÉCROUS DE L’ARBRE

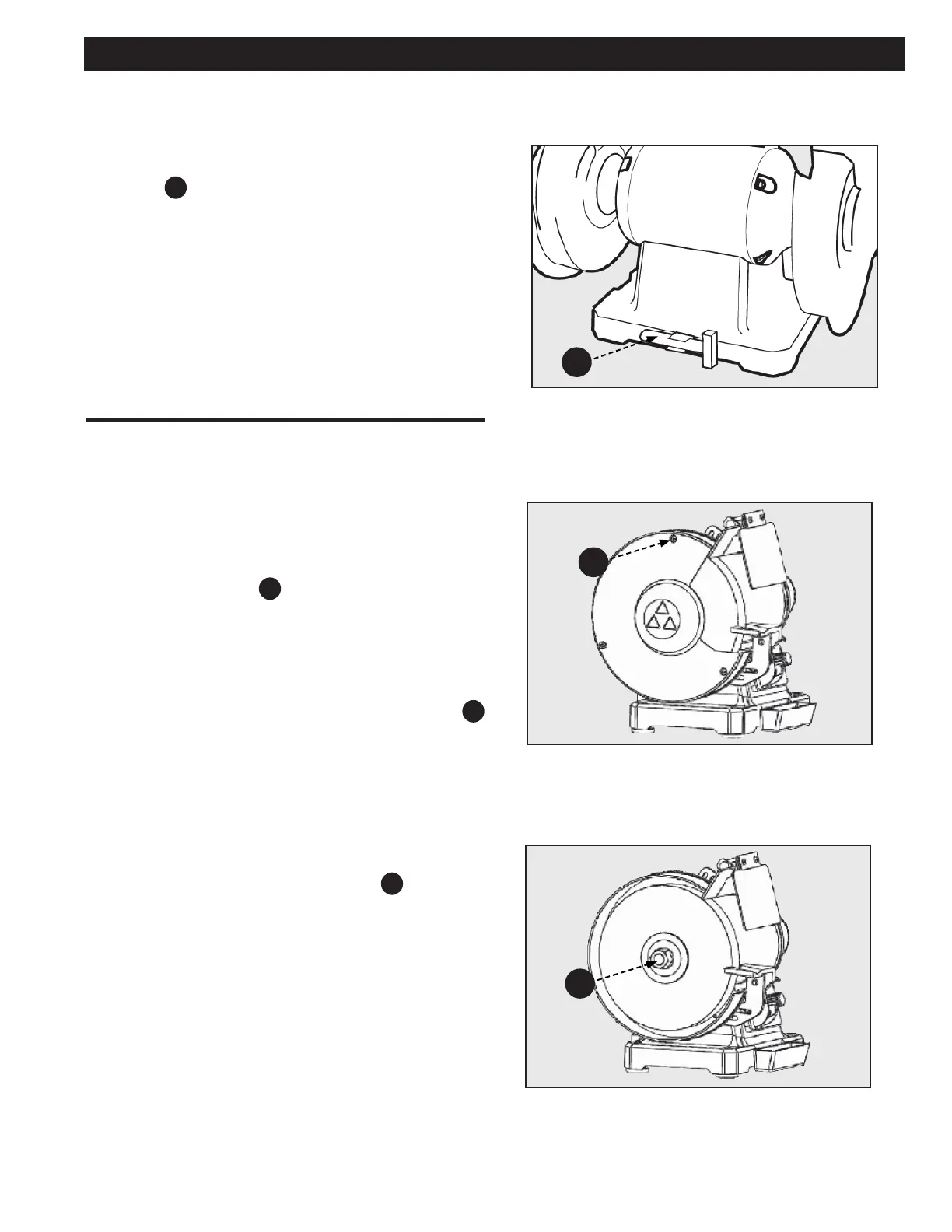

Votre DELTA
®
23-196 (6 po) ou 23-197 (8 po) dipose d’un
emplacement de stoackage d’outils intégré pratique pour l’outil
de dressage
PC6
fourni. Le porte-outils, indiqué à la Figure 3, est
situé à l’arriére de la bas de la meuleuse.
See Figure 3.
Avant d’utiliser votre meuleuse/affûteuse pour la première fois,
il est recommandé de vérifier le serrage des écrous de l’arbre.
Pour vérifier le serrage des écrous de l’arbre, veuillez suivre les
instructions suivantes :
1. Retirez les deux vis
A
en retenant la face externe du
carter de meule contre le cadre de l’outil. Vous devrez
également retirer le long boulon de carrosserie qui xe le
support du porte-outil en retirant le grand bouton de
verrouillage inférieur. Voir Figure 4.
2. Retirez le garde-meule.
3. À l’aide d’une clé de 24mm, serrer l’écrou de l’arbre
B
tout en utilisant l’autre main pour empêcher la roue de
bouger. Serrez fermement l’écrou de l’arbre. Voir la Figure
5.
REMARQUE : L’écrou de l’arbre sur le côté droit de l’appareil se
serre en le tournant dans le sens horaire, l’écrou de l’arbre sur
le côté gauche de l’appareil se serre en le tournant dans le sens
antihoraire.
4. Réattachez et xez le fait extérieur de la protection des
roues au cadre de l’outil à l’aide des vis
A
en inversant
l’étape 1. Voir la Figure 4.
5. Répétez le processus pour l’autre côté.
REMARQUE : En utilisant vote meuleuse/aûteuse, la force
et la direction de la mule permettront le serrage automatique
de l’écrou de l’arbre. Cependant, il est recommandé de vérier
périodiquement le serrage des écrous dans le cadre de l’entretien
régulier de votre appareil.
Figure 3
Figure 4
Figure 5
PC6
A
B
