41
Un module de guidage longitudinal n'est pas livré avec le produit. Vous devez installer et utiliser un sys-
tème de guide longitudinal pour les opérations de sciage en long.
PIÈCES DE SCIE DE BANC
REMARQUE : La photo de la couverture du mode d’emploi illustre le modèle de production actuel. Les autres illustrations de ce mode
d’emploi ne sont présentes qu’à titre indicatif et il est possible que les étiquettes et accessoires actuels diffèrent des caractéristiques
réelles de ce modèle. Ces illustrations ont uniquement pour but d’illustrer la technique.
2
3
4
5
6
7
8
9
10
1
DESCRIPTION FONCTIONNELLE
MARCHE AVANT
Les modèles Delta 36-978 et 36-979 sont des scies d’entrepreneur de 254 mm (10 po) à inclinaison gauche et système de mobilité
intégré. Les scies possèdent un puissant moteur à induction de 1-1/2 HP pour tout sciage exigeant. Le modèle 36-978 est livré avec des
volets en tôle et le modèle 36-979 avec des volets en fonte.

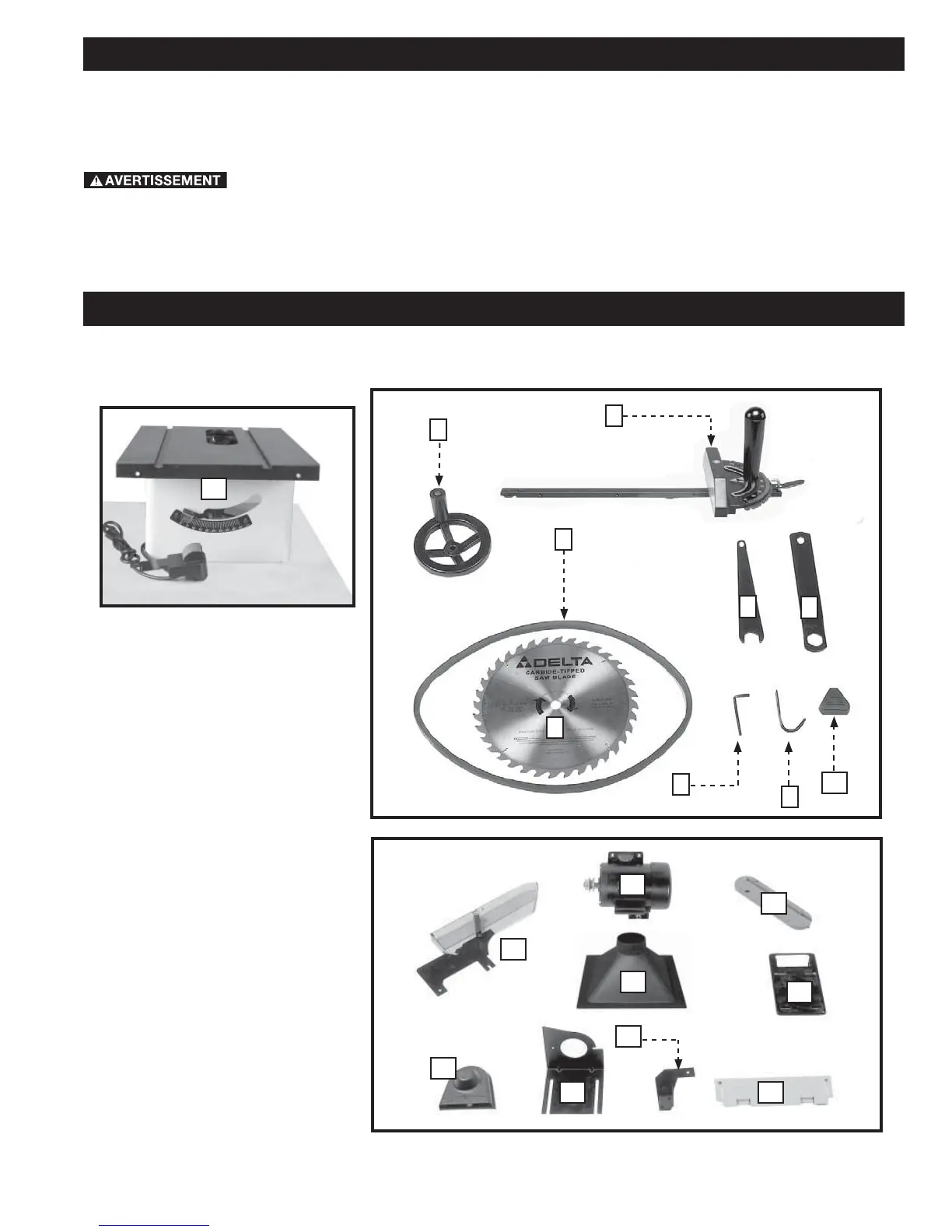

CONTENUS DE BOITE
12
13
14
11
15
16
17
1918
1. Banc de scie
2. Volant (2)
3. Jauge à onglet
4. Clé à fourche de 22,2 mm (7/8 po)
5. Clé polygonale de 22,2 mm (7/8 po)
et de 12,7 mm (1/2 po)
6. Courroie d’entraînement
7. Lame de scie
8. Clé Allen de 4 mm (0,16 po)
9. Crochet pour clé
10. Poignée de verrouillage (2)
11. Ensemble pare-main/couteau
séparateur
12. Moteur
13. Insert de table
14. Protection de courroie
15. Plaque du moteur
16. Adaptateur pour dépoussiéreur
17. Support du couteau séparateur
18. Plaque de protection de la poulie
19. Attache arrière
