29
Assurez-vous que la scie est sur
une surface plane et stable.

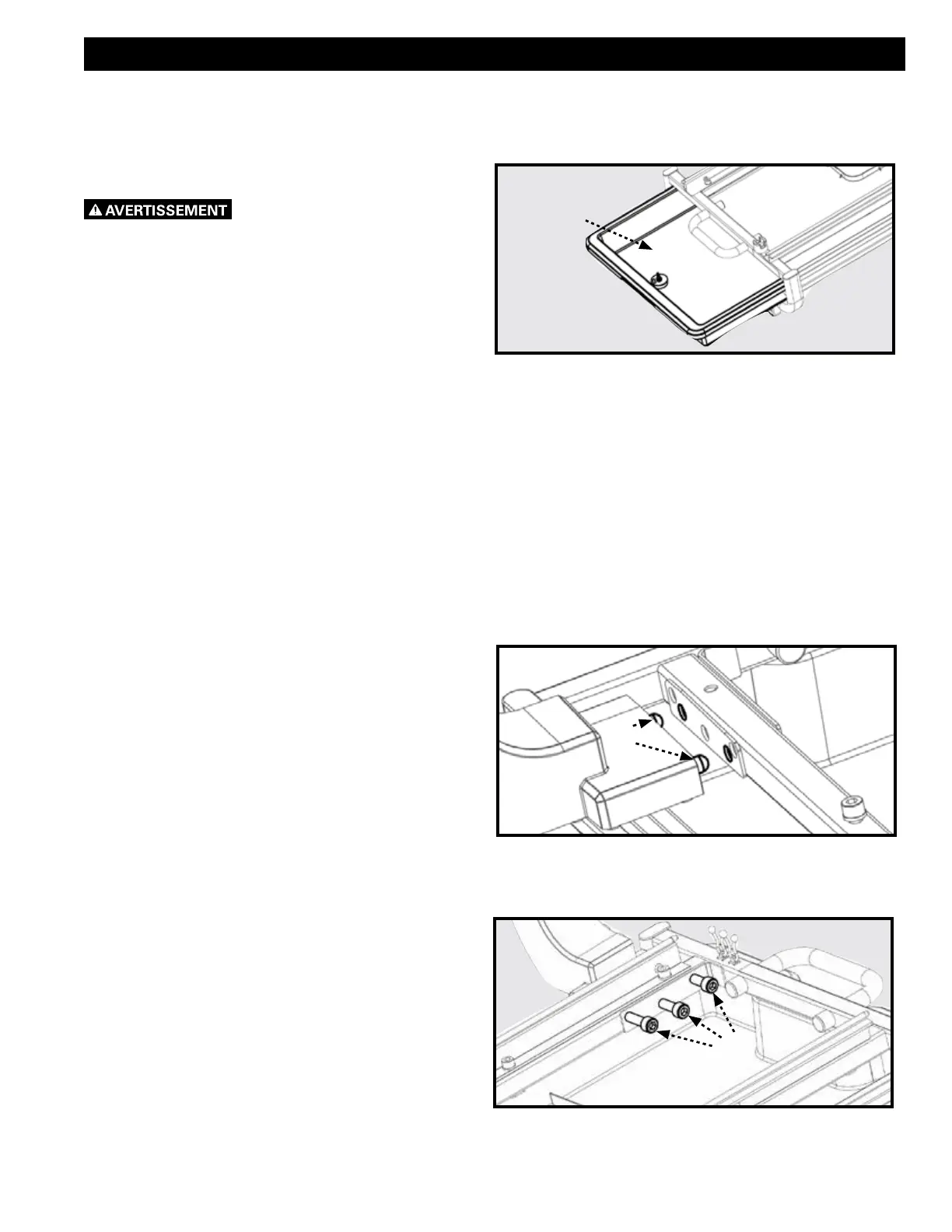

Insérez le bac à eau (1) en le faisant glisser dans
l’ordinateurprincipal(2),commeillustréàlagure5.
Les noms de pièce et les numéros de pièce correspondent à ceux utilisés dans
les sections d’assemblage, d’exploitation et d’entretien de ce guide.
FEATURESMONTAGE
FIXATION DE L’ENSEMBLE
DU BRAS DE LA SCIE
INSÉREZ LE PLATEAU DE
COLLECTE D’EAU
Figure 5
Figure 6
Figure 7
1. Fixez l’ensemble du bras de scie au cadre principal en
alignant d’abord les pions (C) de l’ensemble du bras de scie
sur les trous du cadre principal, comme illustré à la Figure 6.
2. Fixez l’ensemble du bras de scie à l’aide des trois
vis à tête hexagonale M10 X 60 (H1) et de la clé
Allende8mm(H2),commeillustréàlagure7.
C
1
C
H1
