VCC GND D+ D- D+ D-
SUB_1G模組支援變流器透過DC1連接至雲端監控平台。
SUB_1G模組包含PCB組件、外殼、天線與通訊線，安裝方式如下：
1. 以1 N‧m扭矩值透過2枚M4螺絲安裝於變流器右側
2. 將通訊線連接至變流器下方的RS-485模組(連接方式及對應腳位如圖3-23所示)
3. 以束帶將通訊線固定於下圖所示位置
* 螺絲扭矩值: M4 / 1 N•m
RS-485 terminal block
Red
Black
White
Green
VCC
GND
D+
D-
Cable Pin
* 螺絲扭矩值: 0.8 N•m
3.6.5 SUB_1G (選配)

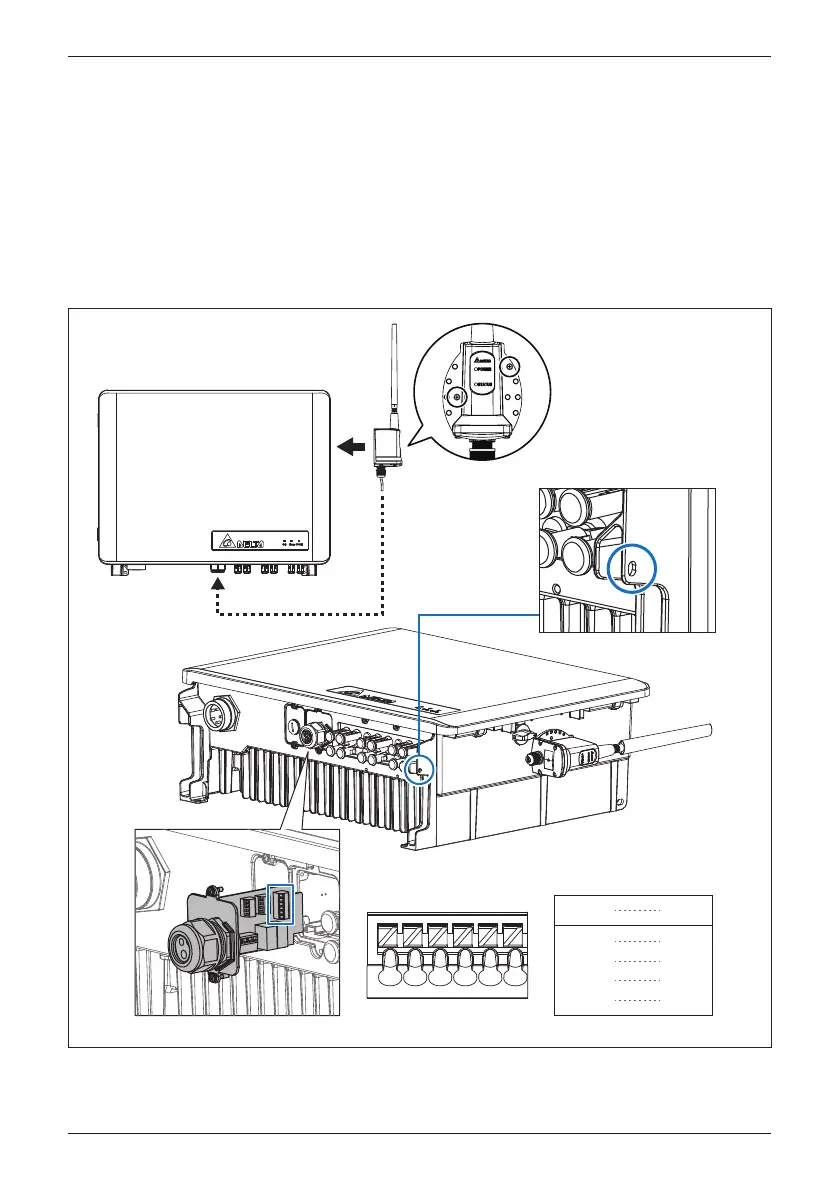

圖 3-22 : SUB_1G安裝與接線
通訊線固定位置
108
安裝
