88741 Rev. D
Instalación
1

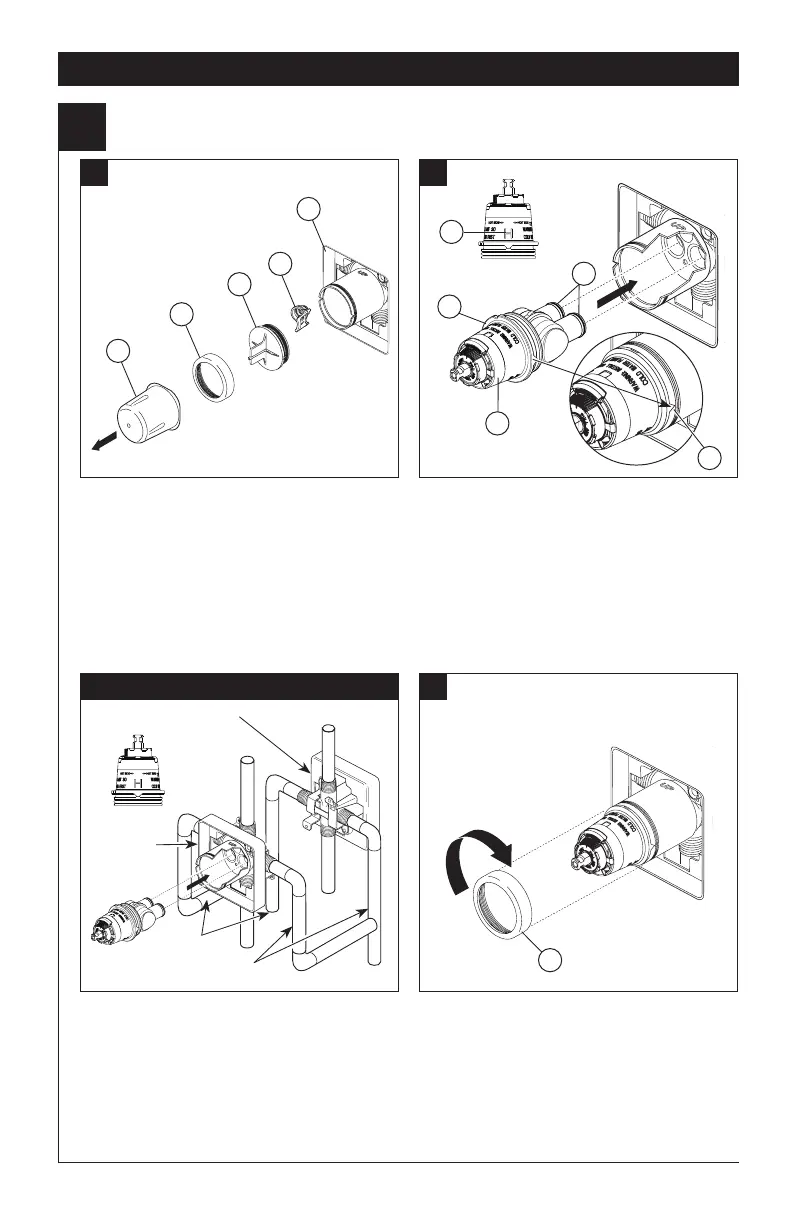

Instalación del Cartucho
A. B.
Cierre los suministros de agua.
Quite la
cubierta (1), la tuerca tapa (2) y la tapa de
prueba (3). Si no es para instalar en pared
delgada, puede quitar el protector (4) de yeso
completo. Si la pantalla (5) está en lugar, quite
antes de instalar el cartucho.
Gire el cartucho (1) de manera que las alfabeto
‘H’ (lado caliente) (2) aparezcan a la
izquierda. Introduzca el cartucho en la válvula
como se muestra. Asegúrese que los tubos del
cartucho y los aros-O (3) estén apropiadamente
sentados en los agujeros en la base del cuerpo
de la válvula. Asegúrese que la parte dentada en
el cuerpo de la pieza encaje completamente en
las muescas de éste (4).
Instalación de Espalda a Espalda
C.
En las instalaciones dorso con dorso o al
reverso (caliente en la derecha y fría en
la izquierda) introduzca el cartucho con la
inscripción “H” a la derecha. Si usted
no está instalando al reverso o dorso con
dorso omita este paso y continúe con el
paso 1C.
Deslice la tuerca tapa (1) sobre el cartucho
y enrosque en el cuerpo de la válvula.
Apriete a mano bien.
3
Instalación Normal (No serequerá cambios)
Instalación
Invertido
Fría
Caliente
1
1
4
2
3
3
5
4
4
1
2
