Denon AVR-1708 Manual Del Usuario


Primeros pasos Configuración Reproducción Mando a distancia Asignar amplificación Información Resolución de problemas
ESPAÑOL
NOTA
• No es posible convertir señales HDMI en señales analógicas.
• Sólo es posible emitir señales de entrada de vídeo por componentes a los conectores de vídeo por
componentes.
• Si se introduce una señal de vídeo no estándar desde una consola de videojuegos u otra fuente, es posible que
la función de conversión de vídeo no funcione.
Cuando no utilice esta función, conecte una salida de monitor que tenga el mismo tipo de conector que conector
de entrada de vídeo.
• Esta función convierte automáticamente diversos formatos de señales de vídeo recibidas en el AVR-1708 en el
formato que se utiliza para emitir las señales de vídeo desde el AVR-1708 a un monitor.
• La circuitería de entrada/salida de vídeo del AVR-1708 es compatible con los siguientes cuatro tipos de señales
de vídeo:
Señales de vídeo digitales: HDMI
Señales de vídeo analógicas: Vídeo por componentes, S-Vídeo y Vídeo

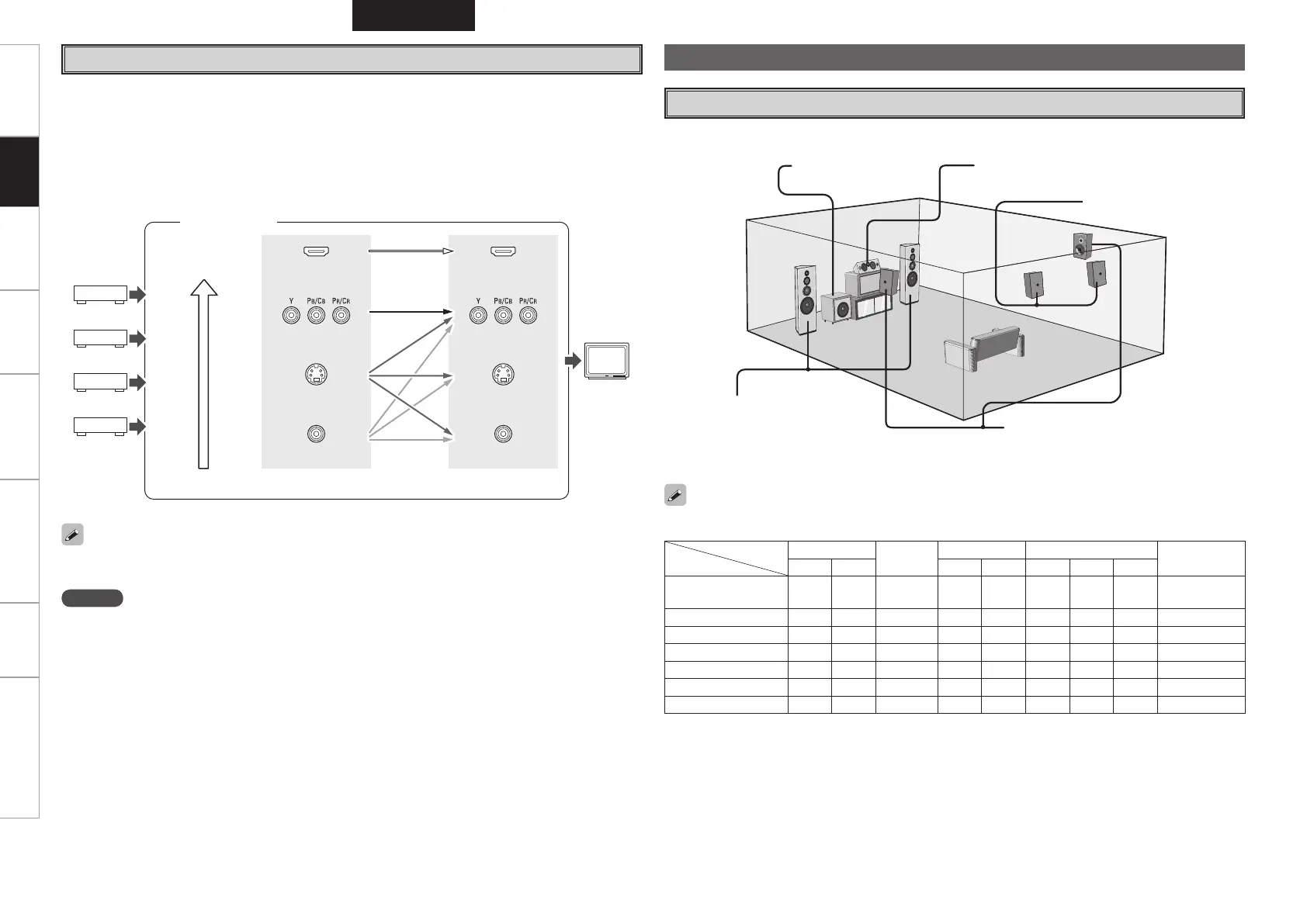

Función de conversión de vídeo
GFlujo de señales de vídeo en el interior del AVR-1708H
Conexiones de los altavoces
En la siguiente ilustración se muestra un ejemplo básico de instalación del amplificador combinado con 8 altavoces
y un monitor.
Instalación de los altavoces
Subwoofer Altavoz central
Altavoces surround
Altavoces delanteros
Instale los altavoces delanteros a cada
lado del monitor o pantalla, lo más
alineados posible con la superficie de
la pantalla.
En la siguiente tabla se muestra una configuración de altavoces típica para el AVR-1708.
Altavoces surround traseros
FRONT
CENTER
SURROUND SURROUND BACK
SUBWOOFER
L R L R L R Sólo 1
7.1 canales
(FRONT A+B)
S S S S S S S
–
S
7.1 canales
S S S S S S S
–
S
6.1 canales
S S S S S
– –
S S
5.1 canales
S S S S S
– – –
S
3.1 canales
S S S
– – – – –
S
2.1 canales
S S
– – – – – –
S
2 canales
S S
– – – – – – –
Zona principal
Reproducción
de imágenes de
alta calidad
Conector HDMI
Conectores de vídeo
por componentes
Conector de S-Vídeo
Conector de vídeo
Monitor
Conector HDMI
Conectores de vídeo
por componentes
Conector de S-Vídeo
Conector de vídeo
Entradas de vídeo Salidas de vídeo
Conexiones

Denon AVR-1708 Specifications

General

Speakers connectivity type	-
Receiver type	Surround
Frequency range	10 - 100000 Hz
Audio output channels	7.1 channels
Audio A/D Converter (ADC)	24-bit/96kHz
Power output per channel (1KHz@6 Ohm)	110 W
Power output per channel (20-20KHz@8 Ohm)	75 W
Equalizer	Yes
HDMI version	1.3a
Product color	Black
Audio decoders	DTS, DTS 96/24, DTS Neo:6, DTS-ES (Discrete 6.1), DTS-ES (Matrix 6.1), Dolby Digital, Dolby Digital EX, Dolby Pro Logic II, Dolby Pro Logic IIx
Apple docking compatibility	iPod
Optical drive included	No
HDMI in	2
Composite video in	4
S-Video inputs quantity	3
Headphone connectivity	6.3 mm
Number of HDMI outputs	1

Weight and Dimensions

Depth	383 mm
Width	434 mm
Height	171 mm
Weight	11100 g
