11

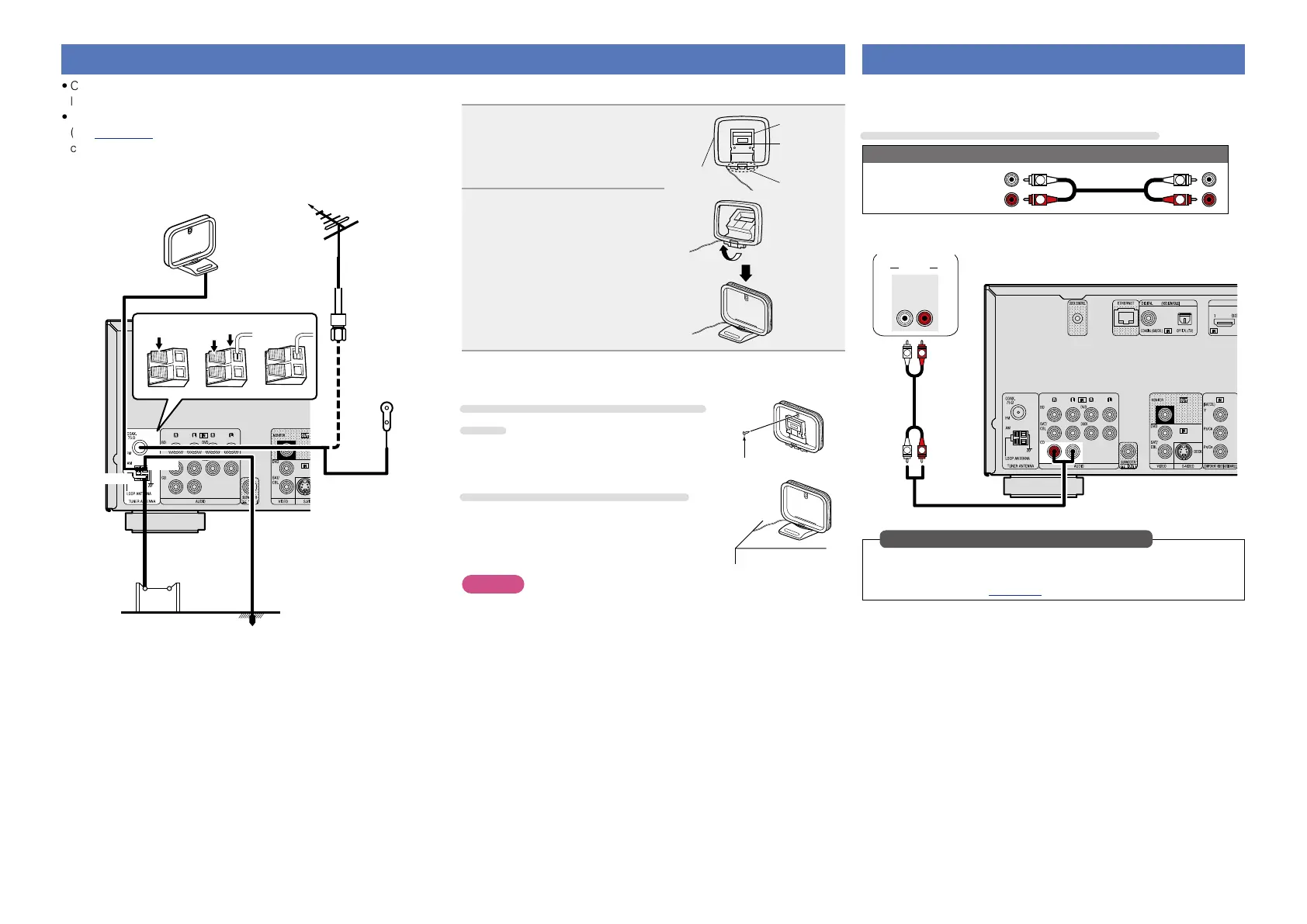

Conexión de una antena
•Conecte la antena FM o la antena AM de cuadro que se incluyen con
la unidad para disfrutar de emisiones de radio.
•Después de conectar la antena y recibir una señal de radio
(vpágina 26 “Recepción de emisiones de FM/AM”), utilice
cinta adhesiva para fijar la antena en una posición en que se escuche
menos ruido.
w eq
Antena de
exterior FM
Dirección de la estación emisora
Cable coaxial
de 75 Ω
Tierra
Antena exterior
de AM
Antena AM
de cuadro
(suministrada)
Negro
Blanco
Antena
interior de FM
(suministrada)
nConjunto de la antena AM de cuadro
1
Pase el soporte por la
base de la antena de
cuadro, desde atrás hacia
adelante, y dóblelo.
Soporte
Orificio
cuadrado
Lengüeta
Antena de
cuadro
2
Introduzca la lengüeta en
el oricio cuadrado del
soporte.
nUso de la antena de cuadro para AM
Para utilizarla suspendida de un
muro
Suspéndala directamente del muro sin
ensamblar.
Clavo, tachuela, etc.
Para utilizarla sobre una base
Para el montaje, siga el procedimiento
indicado anteriormente.
NOTA
•No conecte dos antenas FM simultáneamente.
•Aun cuando utilice una antena de AM exterior, no desconecte la
antena AM de cuadro.
•Asegúrese de que los terminales del conductor de la antena AM de
cuadro no queden en contacto con las partes metálicas del panel.
•Si la señal tiene una interferencia de ruido, conecte el terminal de
tierra (GND) para reducir el ruido.
•Si no puede recibir una buena señal de emisión, se recomienda
instalar una antena de exterior. Le recomendamos que consulte a su
distribuidor habitual para obtener información detallada.
Conexión de un reproductor de CD
•Puede disfrutar de sonido desde un CD.
•Seleccione el terminal que desea usar y conecte el dispositivo.
Cables necesarios para las conexiones
Cable de audio (vendido por separado)
Cable de audio
R
L
R
L
R
L
R
L
AUDIO
AUDIO
RL
OUT
Reproductor
de CD
Configure esta opción para cambiar el conector de entrada digital a
la que se ha asignado la fuente de entrada.
“Asig.entrada” (vpágina97)
Realice las configuraciones necesarias
