4
Información importante
•Antes de utilizar esta unidad, conéctela tal como se muestra a
continuación. Realice las conexiones de acuerdo con el equipo
que va a conectar.
•Es posible que haya que configurar la unidad de una forma
especial, en función del método de conexión elegido. Compruebe
cada elemento de conexión para obtener más información.
•Seleccione los cables (vendido por separado) dependiendo de
los componentes que va a conectar.
NOTA
•Conecte el cable de alimentación sólo una vez que haya completado
todas las demás conexiones. (Cuando el Asistente de instalación se
esté ejecutando, siga las instrucciones de la pantalla del Asistente
de instalación para realizar las conexiones.)
•Cuando se esté ejecutando el Asistente de instalación, desconecte
la alimentación de los componentes conectados.
•A la hora de realizar las conexiones, consulte también las instrucciones
de funcionamiento de los otros componentes que vaya a conectar.
•Asegúrese de conectar correctamente los canales izquierdo y
derecho (izquierdo con izquierdo, derecho con derecho).
•No junte los cables de alimentación con los cables de conexión en un
mismo mazo. De lo contrario, se podrían ocasionar zumbidos o ruido.
Conexiones

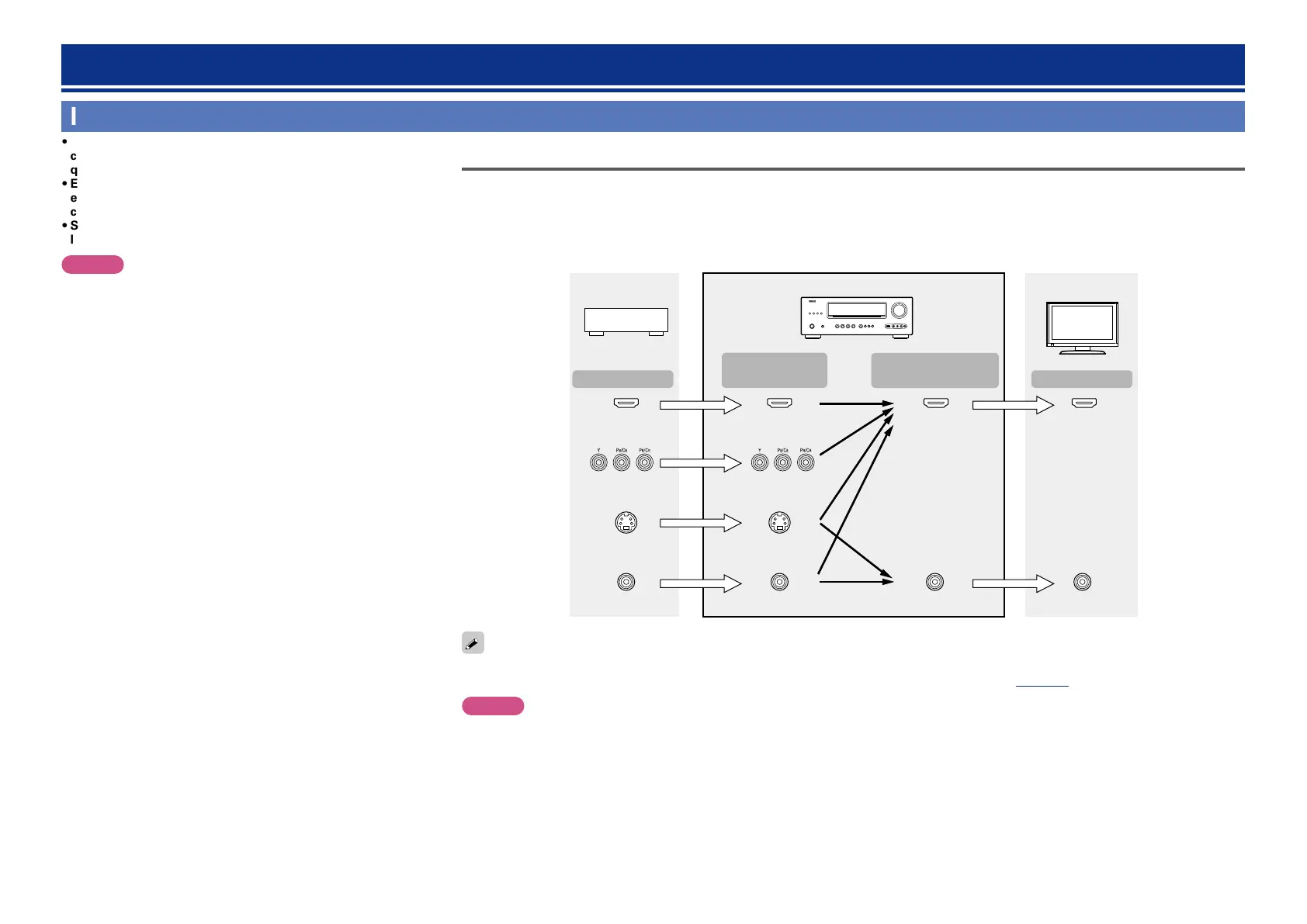

Conversión de señales de vídeo de entrada para su emisión (Función de conversión de vídeo)
Esta unidad dispone de cuatro tipos de conectores de entrada de vídeo (HDMI, vídeo por componente, S-Video y vídeo) y dos tipos de
conectores de salida de vídeo (HDMI y vídeo).
Utilice los terminales correspondientes a los componentes que vaya a conectar.
Esta función convierte automáticamente varios formatos de señales de vídeo que entran en esta unidad en los formatos usados para emitir las
señales de vídeo desde esta unidad a un monitor.
GFlujo de las señales de vídeo para MAIN ZONEH
Conector HDMI
Conectores de vídeo
por componentes
Conector de S-Vídeo
Conector de vídeo
Monitor (TV)
Conector HDMI
Conectores de vídeo
por componentes
Conector de
S-Vídeo
Conector de vídeo
Conector
HDMI
Conector de vídeo
Conector HDMI
Conector de vídeo
Dispositivos de
vídeo
Esta unidad
Salida
Entrada
(IN)
Salida
(MONITOR OUT)
Entrada
•La función de conversión de vídeo admite los formatos NTSC, PAL, SECAM, NTSC 4.43, PAL-N, PAL-M y PAL-60.
•Puede comprobar las resoluciones de las televisiones compatibles con HDMI en “Info.HDMI” (vpágina81).
NOTA
•No es posible convertir señales HDMI en señales analógicas.
•Las señales de entrada de vídeo por componentes no pueden convertirse a otros formatos de vídeo.
•Si se introduce una señal de vídeo no estándar desde una consola de videojuegos u otra fuente, es posible que la función de conversión de
vídeo no funcione.
