Conectar otras fuentes
ESPAÑOL

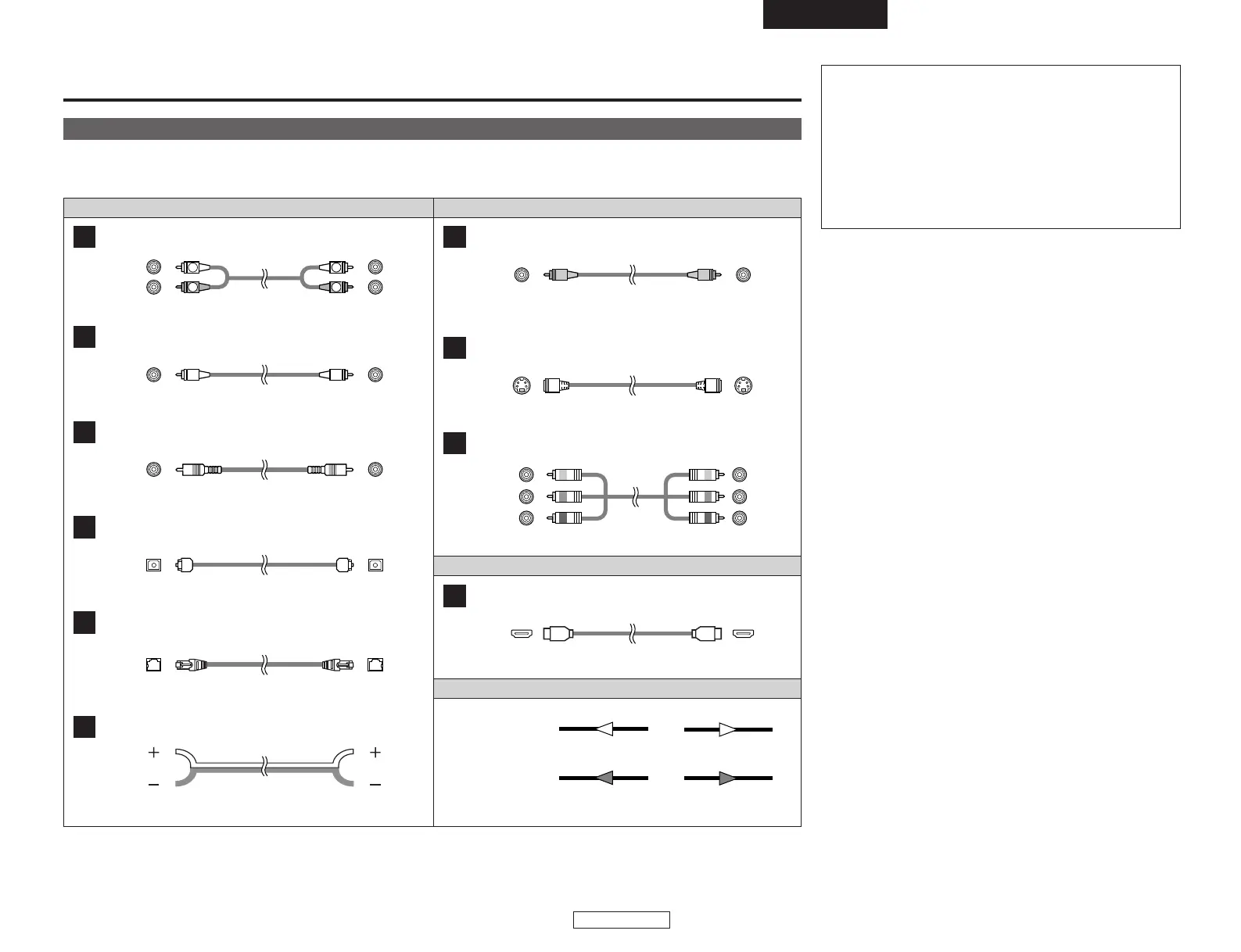

Indicaciones del cable
Dirección de señal
Cable de audio y de vídeo
Los diagramas de la red de circuitos de las siguientes páginas implican el empleo de los siguientes cables de conexión opcionales (no
incluidos).
Cable del vídeoCable de audio
NOTA:
•No enchufe el cable de la fuente de alimentación hasta que
se hayan hecho todas las conexiones.
•A la hora de realizar las conexiones, consulte también las
instrucciones de funcionamiento de los otros componentes.
•Asegúrese de conectar correctamente los canales izquierdo
y derecho (izquierdo con izquierdo, derecho con derecho).
•No ate los cables de alimentación junto con los cables de
altavoz. De lo contrario, se podrían ocasionar zumbidos o
ruido.
Terminal analógico (estéreo)
A
R
L
R
L
(Naranja)
Cable de enchufe de clavija
Terminal analógico (Monaural, para subwoofer)
B
Cable de enchufe de clavija
Terminal digital (Coaxial)
C
Cable coaxial (cable de enchufe de clavija de 75 Ω/ohmios)
(Amarillo)
Terminal digital (Óptico)
D
Cable óptico (Cable de fibra óptica)
Terminal DENON LINK
E
Cable DENON LINK
Terminal del altavoz
F
Cable del altavoz
Terminal del vídeo
G
Terminal HDMI
J
Cable HDMI
Cable del vídeo
(cable de enchufe de clavija del vídeo de 75 Ω/ohmios)
Terminal de S-Vídeo
H
Cable de S-Vídeo
Señal de audio
Señal de vídeo
(Blanco)
(Rojo)
Terminal de vídeo componente
I
Cable de vídeo componente
(Y)
(PB/CB)
(PR/CR)
(Verde)
(Azul)
(Rojo)
IN OUT OUT IN
IN OUT OUT IN
Conectar otras fuentes
ESPAÑOL
