Conectar otras fuentes Conectar otras fuentes
ESPAÑOL

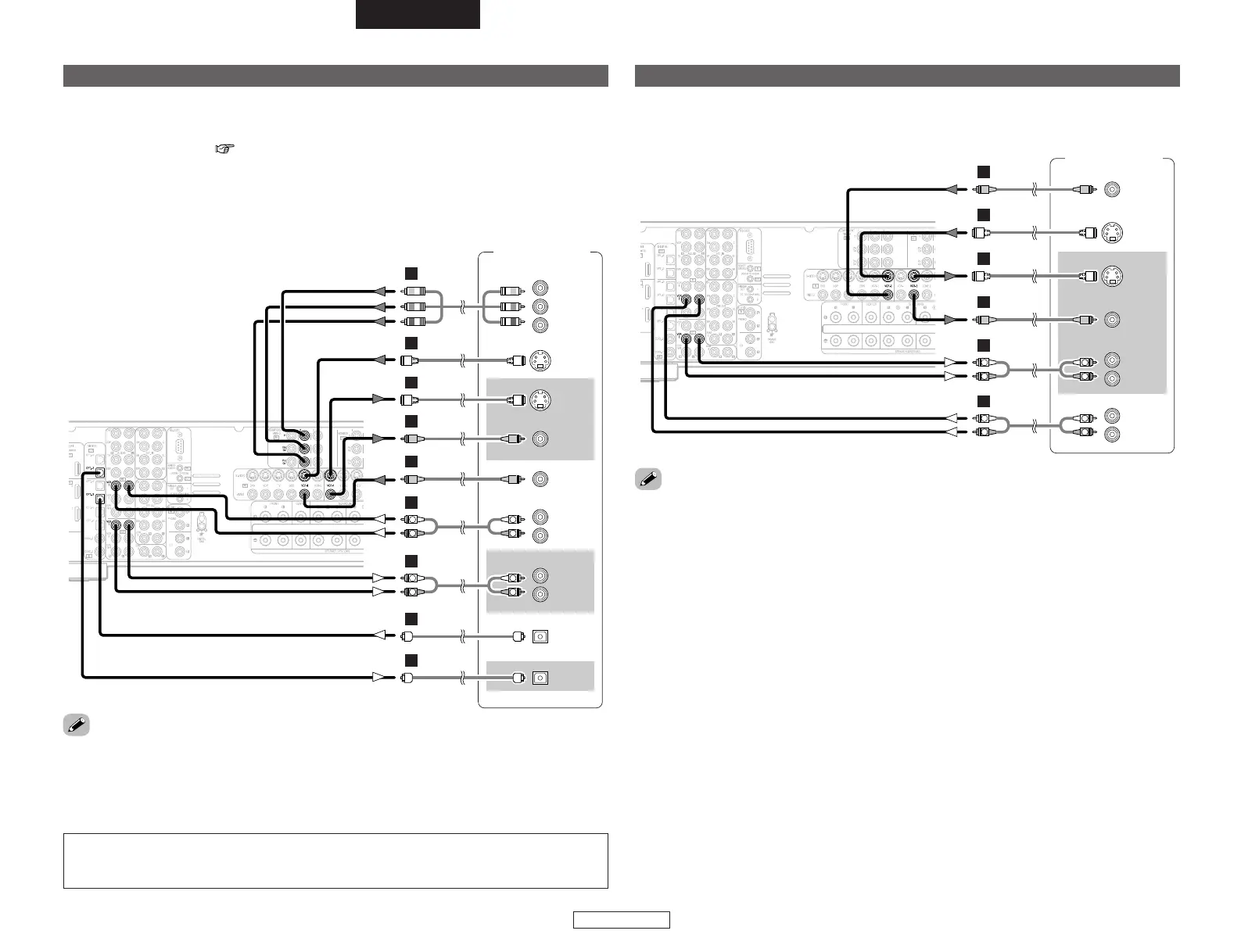

Conectar un DVD grabador
DVD recorder
S VIDEO
OUT
S VIDEO
IN
R
L
AUDIO IN
R
L
AUDIO OUT
VIDEO
OUT
VIDEO
IN
OPTICAL
IN
OPTICAL
OUT
R
L
R
L
G
G
H
H
A
R
L
R
L
A
D
D
COMPONENT VIDEO OUT
Y
P
B
PR
I
•Para una mayor calidad de imagen, elija la conexión de vídeo componente a su DVD grabador.
También se facilitan las salidas de S-Vídeo y de vídeo compuesto. Si elije utilizar la conexión de
un vídeo componente, necesita ser asignada. Para más información sobre la asignación de
entrada de componente ( página 51).
•Si desea llevar a cabo un doblaje analógico desde una fuente digital, tal como una grabadora DVD
a una grabadora analógica como puede ser una unidad de cassette, necesitará conectar las
entradas y salidas analógicas como se muestra a continuación, además de las conexiones audio
digital.
NOTA:
•No conecte la salida del componente conectado a la terminal OPTICAL 3 OUT en el panel
trasero del AVR-3806 a ninguna clavija que no sea la terminal OPTICAL 3 IN.
Conexión de un VCR
Video deck
R
L
AUDIO IN
R
L
AUDIO OUT
VIDEO
IN
S VIDEO
OUT
S VIDEO
IN
VIDEO
OUT
R
L
R
L
G
H
G
H
A
R
L
R
L
A
Hay 2 conjuntos de terminales (VCR) de unidad de vídeo, de forma que se pueden conectar 2
unidades de vídeo para grabación simultánea o copia de vídeo.
•Al grabar a una VCR, es necesario que el tipo de cable utilizado con el equipo de fuente de
reproducción sea del mismo tipo que el que está conectado al terminal AVR-3806 VCR-1 (a 2)
OUTPUT.
Ejemplo: VCR-1 IN
→ Cable de S-Vídeo : VCR-2 OUT → Cable de S-Vídeo
VCR-2 IN → Cable del vídeo : VCR-1 OUT → Cable del vídeo
•Al grabar a una grabadora DVD, es necesario que el tipo de cable utilizado con el equipo de fuente
de reproducción sea del mismo tipo que el que está conectado al terminal AVR-3806 VCR-1 (a 2)
OUTPUT.
Ejemplo: TV IN → Cable de S-Vídeo : VCR-1 o VCR-2 OUT → Cable de S-Vídeo
TV IN → Cable del vídeo : VCR-1 o VCR-2 OUT → Cable del vídeo
DVD grabador
Pletina de Vídeo
ESPAÑOL
