12
DVD-2910/955

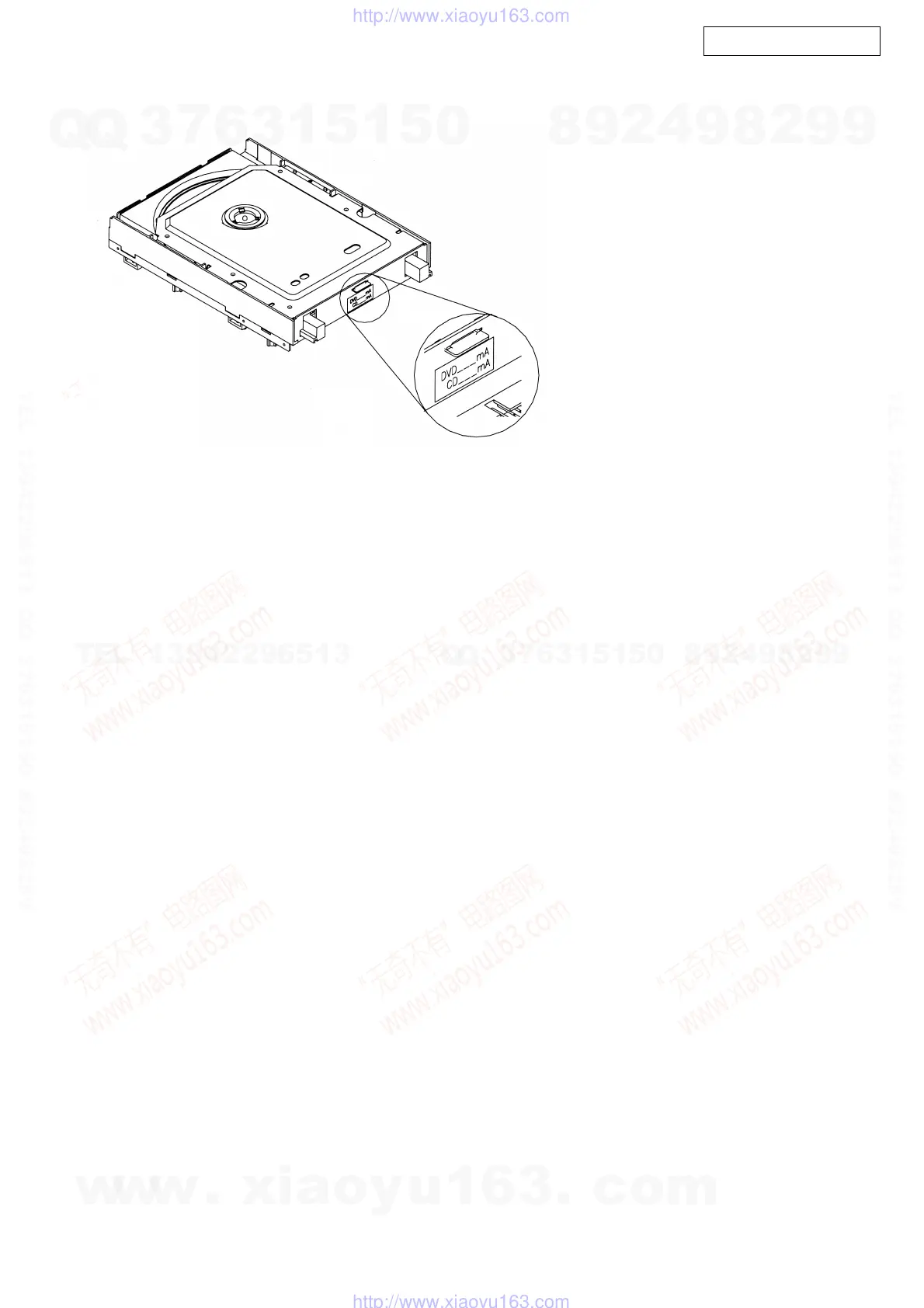

1. Label Indication of SACD Mechanism.
2. Note for Handling the Laser Pick-Up
The protection for the damage of laser diode.
If you want to change the optical device unit from any other
units, you must keep the following.
(1) It should be done at the desk already took measures the
static electricity in care of removing the OPU's (Optical
device unit) connector cable.
(2) Workers should be put on the "Earth Band".
(3) It should be done to add the solder to the short land to
prevent the broken Laser diode before removing the 24P
FFC cable.
(4) Don't touch OPU's connector parts carelessly.
3. Replacement of the Laser Pick-up
(Traverse Unit)
Check the Iop (Laser drive current)
If the present Iop (current) value exceeds.+150% of the ini-
tial value, replace the Traverse unit (Laser Pick-up) with a
new one.
4. Iop Measurement Method
When measuring Laser drive current (Iop), playback the
discs (CD,DVD) described below, measure Iop for CD Laser
and DVD Laser by the test point (+5V-A2~ LD (CD), LD
(DVD))on the Main P.W.B.
Test Disc : DVD/DVDT-S01 or commercially available
discs.
: CD/TCD-784 (manufactured by ALMEDIO
INC) or commercially available discs.
Laser current consumption value
ex) DVD
㧖㧖㧖
mA, CD
㧖㧖㧖
mA
ࠩ㚟േ㔚ᵹ୯
㧕
DVD
㧖㧖㧖
mA, CD
㧖㧖㧖
mA
1. SACD メカのラベル表示
2. レーザーピックアップの取扱注意
レーザーダイオードの破壊防止。
光素子ユニットを交換するときは、以下を遵守してくださ
い。
(1) 光素子ユニットの接続ケーブルをはずすときは、静電対
策を行ったデスク上で作業してください。
(2) 作業者は、リストストラップを使用してください。
(3) レーザーダイオードの破壊防止のため、24PFFC ケーブ
ルをはずす前にランドを半田付けショートしてくださ
い。
(4) 光素子ユニットのコネクタ部に触れないでください。
3. レーザーピックアップ ( トラバースユニッ
ト ) の交換
Iop( レーザー駆動電流）をチェックします。
現在の Iop 値が初期値の 150％を越えている場合、トラバー
スユニット（レーザーピックアップ）を交換してください。
4. Iop の測定方法
レーザー駆動電流を測定する場合、下記のディスク
（CD,DVD) を再生します。
Main 基板上のテストポイント (+5V-A2 〜 LD(CD),LD(DVD))
にて、CD レーザーと DVD レーザーの Iop を測定してくだ
さい。
テストディスク： DVD/DVDT-S01または市販同等ディスク
： CD/TCD-784（ALMEDIO社製）または市販
同等ディスク
