Français
20
I
H
FIG. 4
F
E
Q
AVANT
Utilisation du guide
AVERTISSEMENT: arrêter et débrancher l’outil avant tout
réglage ou avant de retirer ou installer toute pièce ou tout
accessoire. S’assurer que la gâchette est bien en position
d’Arrêt.

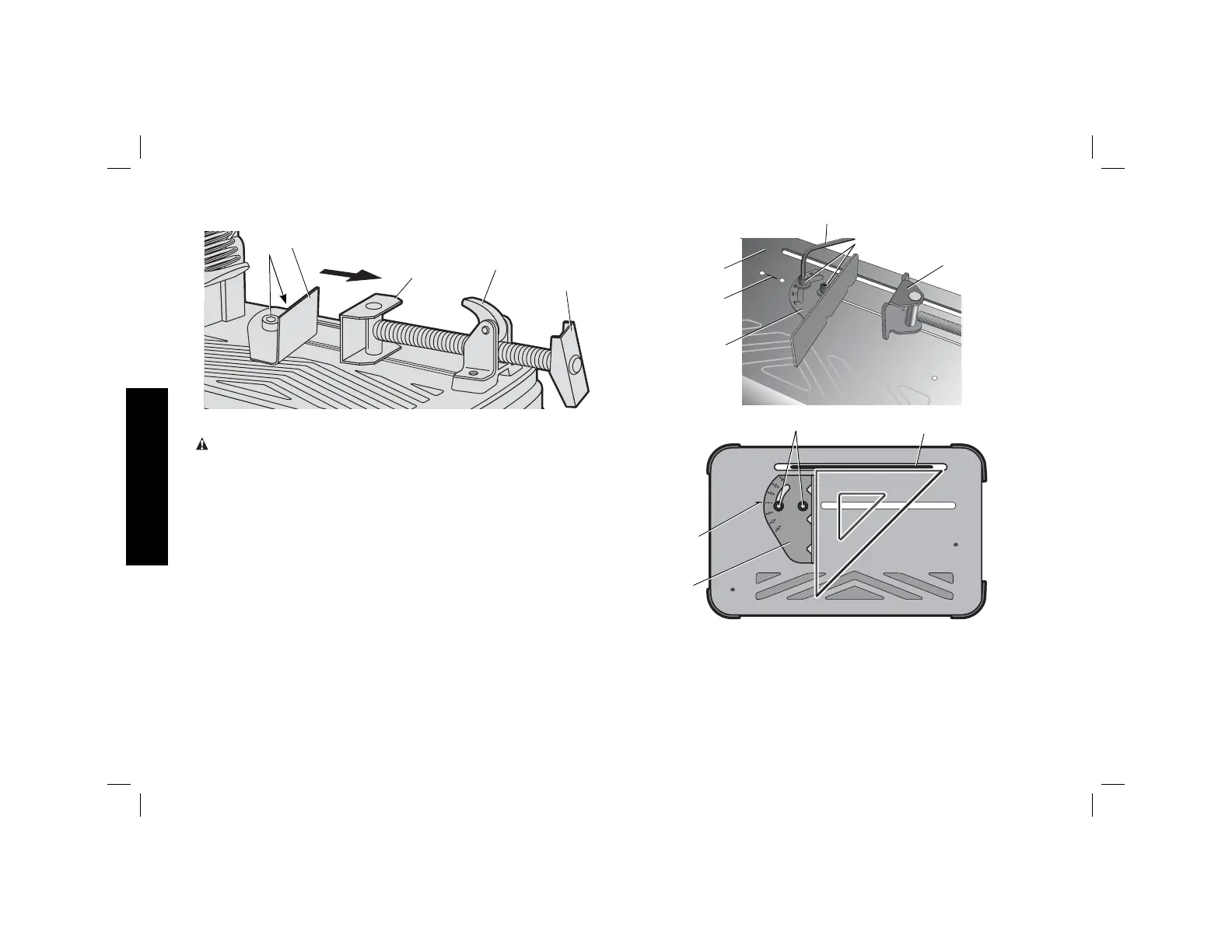

Le guide (E) peut prendre deux positions : pour changer l’angle de
coupe ou pour changer l’écartement entre le guide et l’étau.
POUR CHANGER L’ANGLE DE COUPE (FIG. 5, 6)
À l’aide de la clé fournie à cet effet, desserrer (sans retirer) les deux
boulons du guide (Q). Aligner la ligne d’indicateur d’angle avec la
rainure (R) sur la base (D). Resserrer à fond les deux boulons du guide
avant utilisation.
Pour un coupé d’équerre plus précis, débrancher l’appareil, dévisser
les deux boulons du guide, abaisser le bras jusqu’à ce que le disque
atteigne la base. Placer une équerre contre le disque puis ajuster le
guide contre l’équerre. Resserrer à fond les deux boulons du guide
avant utilisation.
FIG. 5
Q
E
G
F
R
D
J
FIG. 6
E
Q
R
Pour faire une coupe à onglet, suivant l’épaisseur de la pièce à
travailler et l’angle d’onglet, il se peut que l’étau (F) ne puisse pas
arrimer la pièce solidement. D’autres dispositifs (tels pinces à ressort,
serre-joints à coulisse ou étaux en C) seront nécessaires pour arrimer
la pièce au guide pour effectuer ces coupes.
20
