ESPAÑOL
48
Interruptor de gatillo (Fig. A)
Al apretar el interruptor de gatillo
5
se hace avanzar el
ariete hidráulico
2
, mientras que al soltar el interruptor de
gatillo se detiene el avance del ariete hidráulico.
Interruptor de gatillo de reversa (Fig. A)
Al apretar el interruptor de gatillo de reversa
4
se retrae el
ariete hidráulico el cual libera la acción de engaste.
Correa para el hombro (Fig. A)
ADVERTENCIA: La correa para el hombro y el anillo
se utilizan para transportar la herramienta. No están
diseñados para atar o asegurar la herramienta a una
persona u objeto durante su uso.
ADVERTENCIA: No transporte la herramienta
con el interruptor principal ENCENDIDO. APAGUE
el interruptor principal antes de transportar la
herramienta.
Su herramienta de engaste viene con una correa para el
hombro. Enganche los ganchos de la correa para el hombro
13
en el anillo de la correa para el hombro
3
.
Luz de trabajo LED (Fig. A)
La luz de trabajo LED
7
está ubicada en la base de la
herramienta. La luz de trabajo está activada cuando el
interruptor de gatillo está apretado. Permanecerá encendida
por 2 minutos. Después de 1 minuto y 40 segundos, se
disminuirá la intensidad de la luz al 25%, lo cual indica que
la luz va a apagarse.

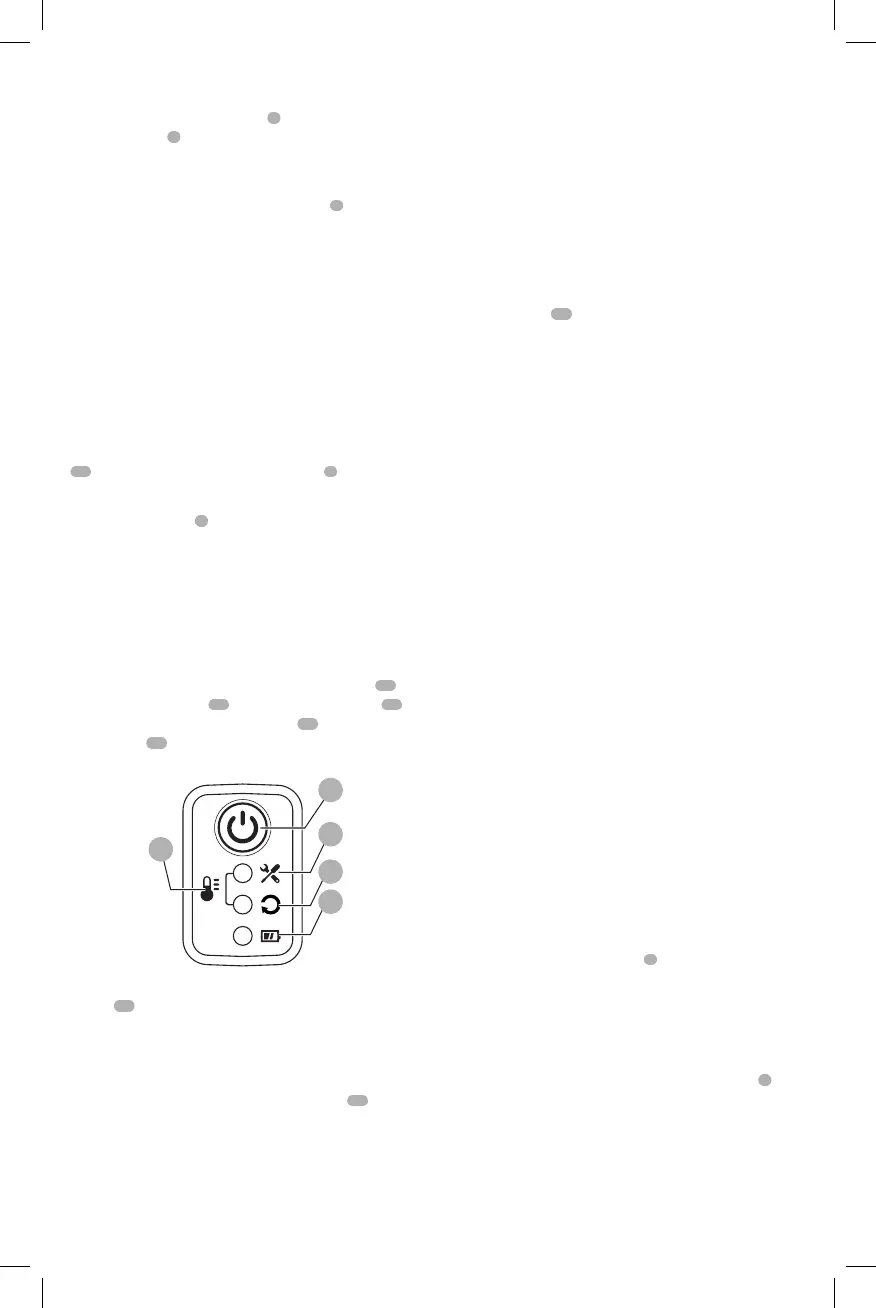

Pantalla de LED (Fig. D)
La pantalla de LED en la parte superior de la herramienta
de engaste incluye el botón de encendido/apagado
11
la
LED de mantenimiento
14
, la LED de ciclo completo
15
,
la LED de estado de carga de la batería
16
, y las LED de
temperatura
17
. Consulte el cuadro de Indicaciones de
LED para obtener información específica.
FIG. D
11
14
15
16
17
Cuando está encendida la LED de estado de carga de la
batería
16
sin tener en cuenta el color, la herramienta está
ENCENDIDA.
Sistema CRIMP CONNECT™ de
Esta herramienta de engaste es capaz de conectar con una
computadora a través de un puerto micro USB
12
ubicado
en la parte trasera de la herramienta utilizando el cable
micro USB que se incluye con la herramienta. Esto permite
al usuario conectar la herramienta de engaste
a
una computadora que utiliza el software del Sistema CRIMP
CONNECT™
de
.
NOTA: El software del Sistema CRIMP CONNECT™ está
regido por sus propios términos y condiciones que pueden
verse mediante la descarga del software.
Paso 1: Descargue el software del Sistema CRIMP
CONNECT™ a su computadora desde www.dewalt.com/
crimpconnect.
Paso 2: Siga las instrucciones en el software para crear su
cuenta del Sistema CRIMP CONNECT™.
Paso 3: Conecte su herramienta de engaste con el
software del Sistema CRIMP CONNECT™ de
conectando primero el cable micro USB suministrado al
puerto micro USB
12
ubicado en la parte trasera de la
herramienta y a un puerto USB en la computadora. Luego
vaya a la pantalla de Inicio del programa para acceder
a los informes de seguimiento y uso de la herramienta
almacenados en la herramienta de engaste.
NOTA: La conexión de USB no cargará la batería de la
herramienta.
Para obtener más información acerca de la funcionalidad y
características del Sistema CRIMP CONNECT™ de
,
llame al 1–800–4-
(1–800–433–9258), visite www.
.com o mire la página de Preguntas frecuentes y las
pantallas de ayuda ubicadas dentro del software.
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
ADVERTENCIA: Para reducir el riesgo de lesiones
corporales graves, no use la herramienta de engaste
con ningún tipo de troquel que no sea uno de los
recomendados por
.
Cambio de los troqueles (Fig. A)
ADVERTENCIA: Inspeccione la herramienta y
los troqueles antes de usarlos. Utilice solamente
troqueles y conectores apropiados para el cabezal de
engaste. Consulte el Cuadro de compatibilidad de
troqueles para información sobre la compatibilidad
de troqueles/conectores..
1. Saque la batería.
2. Limpie el sujetador de troquel
1
con un paño limpio y
seco o aire forzado.
3. Seleccione el tamaño y tipo de troquel de engaste
apropiado para el conector y cable especificados.
Consulte las especificaciones de ingeniería y el Cuadro
de compatibilidad de troqueles.
4. Deslice los troqueles en cada sujetador de troquel
1
hasta que el tope de bola encaje en la ranura de troquel.
Así se bloquea el troquel en su sitio.
5. Para retirar los troqueles, retire primero la batería, luego
abra completamente el ariete hidráulico presionando
y manteniendo presionado el interruptor de gatillo
de reversa. Aplique fuerza al lado izquierdo o derecho
To Next Page
