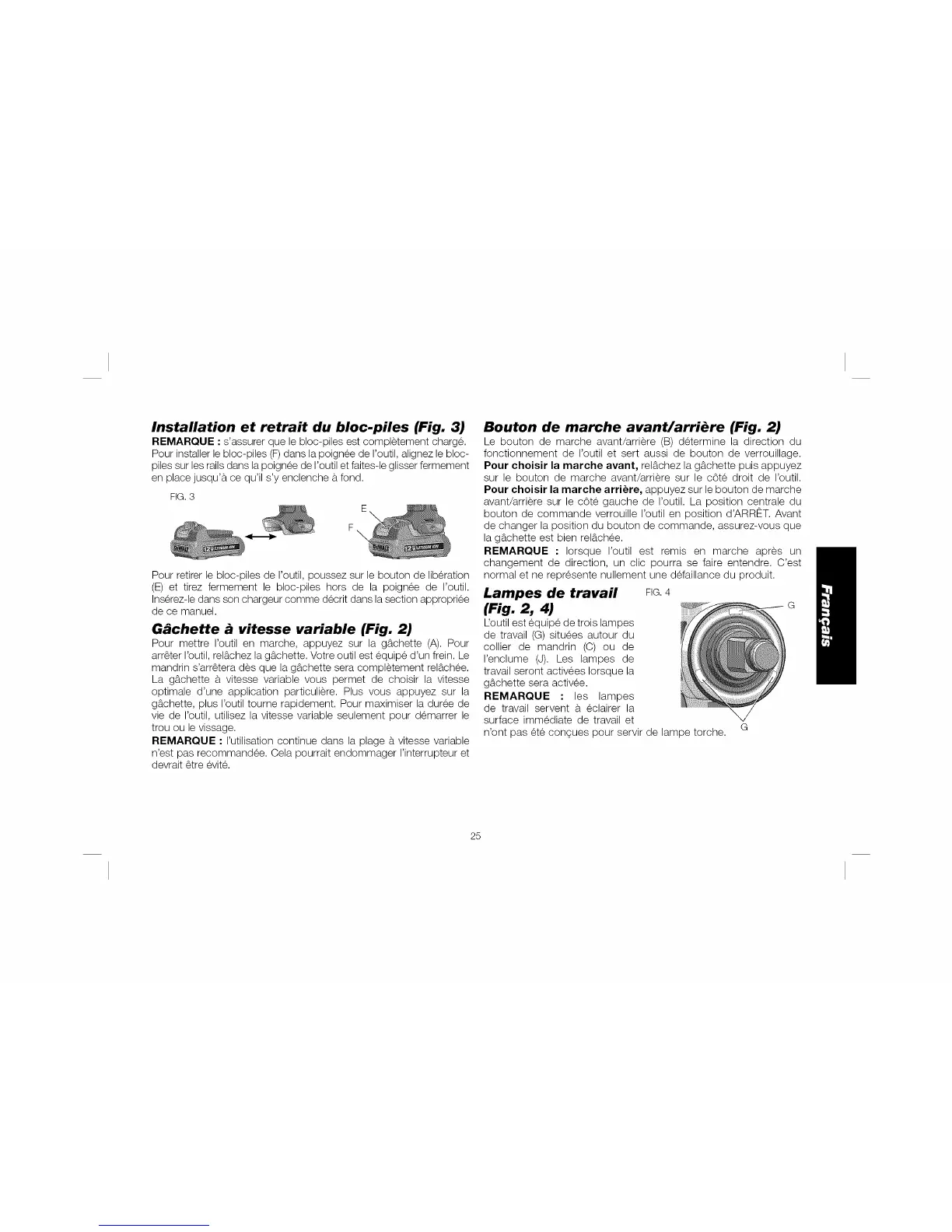

Installation et retrait du bloc-piles (Fig. 3)
REMARQUE : s'assurer que le bloc-piles est completement charge.
Pour installer le bloc-piles (F)dans la poignee de I'outil, alignez le bloc-
piles sur les rails dans la poignee de I'outil et faites-le glisser fermement
en place jusqu'a, ce qu'il s'y enclenche a,fond.
FIG. 3
E
F
Pour retirer le bloc-piles de I'outil, poussez sur le bouton de liberation
(E) et tirez fermement le bloc-piles hors de la poignee de I'outil.
Inserez-le dans son chargeur comme decrit dans la section appropriee
de ce manuel.
G_chette _ vitesse variable (Fig. 2)
Pour mettre I'outil en marche, appuyez sur la gb,chette (A). Pour
arr_ter I'outil, rel_,chez la gb,chette. Votre outil est equipe d'un frein. Le
mandrin s'arr_tera des que la gb,chette sera completement rel_,ch6e.
La gb,chette a, vitesse variable vous permet de choisir la vitesse
optimale d'une application particuliere. Plus vous appuyez sur la
gb,chette, plus I'outil tourne rapidement. Pour maximiser la duree de
vie de I'outil, utilisez la vitesse variable seulement pour demarrer le
trou ou le vissage.
REMARQUE : I'utilisation continue dans la plage a,vitesse variable
n'est pas recommandee. Cela pourrait endommager I'interrupteur et
devrait _tre evit6.
Bouton de marche avant/arri_re (Fig. 2)
Le bouton de marche avant/arriere (B) determine la direction du
fonctionnement de I'outil et sert aussi de bouton de verrouillage.
Pour choisir la marche avant, rel_,chez la gb,chette puis appuyez
sur le bouton de marche avant/arriere sur le cOte droit de I'outil.
Pour choisir la marche artiste, appuyez sur le bouton de marche
avant/arriere sur le cOte gauche de I'outil. La position centrale du
bouton de commande verrouille I'outil en position d'ARRET. Avant
de changer la position du bouton de commande, assurez-vous que
la g_,chette est bien rel_,ch6e.
REMARQUE : Iorsque I'outil est remis en marche apres un
changement de direction, un clic pourra se faire entendre. C'est
normal et ne represente nullement une defaillance du produit.
Lampes de travail FIG.4
(Fig. 2, 4)
I 'outil est equip6 de trois lampes
de travail (G) situees autour du
collier de mandrin (C) ou de
I'enclume (J). Les lampes de
travail seront activees Iorsque la
gb,chette sera activee.
REMARQUE : les lampes
de travail servent a, eclairer la
surface immediate de travail et
n'ont pas et6 congues pour servir de lampe torche.
G
25
