DeWalt DWD024 Instruction Manual

15
Español
USO DEBIDO
Estos taladros para trabajos pesados V.S.R. están diseñados para
operaciones de perforación industriales.
NO utilice la herramienta en condiciones húmedas o en la presencia
de líquidos o gases inflamables.
Estos taladros industriales son herramientas eléctricas
profesionales.
NO permita que un niño juegue con ellos. Si el operador no
tiene experiencia operando esta herramienta, su uso deberá ser
supervisado.
MONTAJE Y AJUSTES
ADVERTENCIA: Antes de ensamblar y realizar ajustes,
SIEMPRE desenchufe la herramienta.
Mango lateral (Fig. 1)
ADVERTENCIA: Para reducir el riesgo de lesiones corporales,
SIEMPRE opere la herramienta con el mango lateral debidamente
instalado y ajustado. El incumplimiento con lo anterior podría
resultar en que el mango lateral se suelte durante la operación de
la herramienta y que el operador pierda el control como
consecuencia. Sostenga la herramienta con ambas manos para
maximizar control.
El mango lateral viene ensamblado con el DWD024. El mango
lateral (G) puede ser instalado para acomodar a zurdos y
diestros.
PARA AJUSTAR EL MANGO LATERAL
1. Afloje el mango lateral (G) girándolo en el sentido contrario a
las manecillas del reloj.
2. Rote el mango lateral a la posición deseada.
3. Ajuste el mango lateral girándolo en el sentido de las manillas
del reloj.
PARA CAMBIAR DE LADO
Para usuarios diestros: deslice el soporte del mango lateral
por encima del mandril, con el mango hacia la izquierda.
Para usuarios zurdos: deslice el soporte del mango lateral por
encima del mandril, con el mango hacia la derecha.
Palanca de avance y retroceso (Fig. 1)
La palanca de avance y retroceso (C) se utiliza para poder retirar
la broca de orificios ajustados y para destornillar tornillos. Se
ubica encima del gatillo conmutador.
Para invertir la dirección del motor, suelte PRIMERO el gatillo
conmutador y luego empuje la palanca a la derecha (si sostiene
el taladro en su posición de operación).
Luego de cualquier operación realizada en reversa, devuelva la
palanca a su posición de avance.

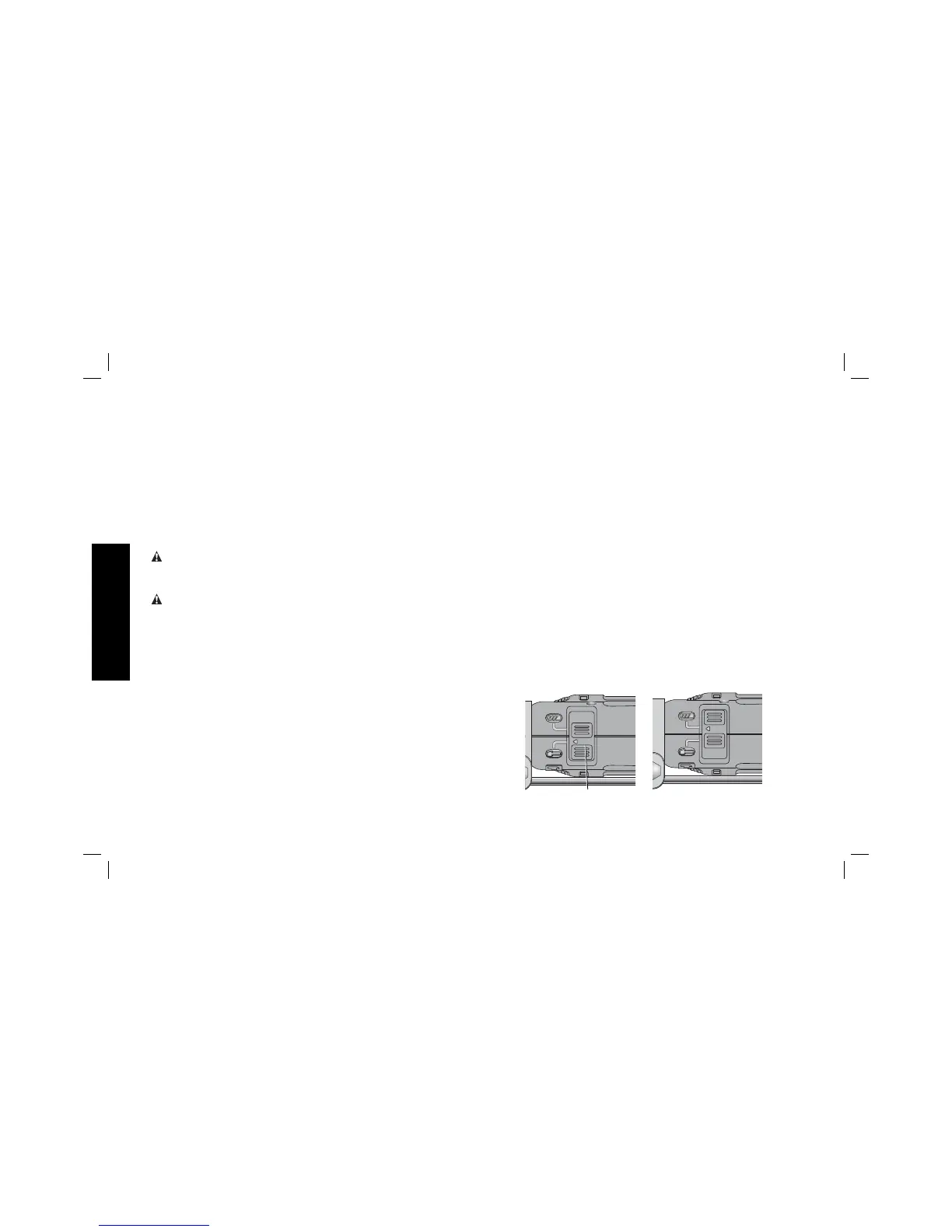

Selector de modalidad (Fig. 2)
AVISO: La herramienta debe estar completamente parada antes
de activar el botón selector de modalidad, a fin de evitar daños a
la herramienta.
Deslice el selector de modalidad (I) al símbolo correspondiente
para seleccionar la modalidad de operación que requiere.
I
FIG. 2

DeWalt DWD024 Specifications

General

Chuck type	Key
Adjustable speed	Yes
Idle speed (max)	2800 RPM
Impact rate (high speed)	47600 bpm
Drilling diameter in wood (max)	25 mm
Drilling diameter in steel (max)	10 mm
Drilling diameter in concrete (max)	16 mm
Input power	650 W
Power source	AC
Product color	Black, Silver, Yellow

Weight and Dimensions

Weight	16500 g
