ESPAÑOL
17

ATENCIÓN: Cuando no esté en uso, guarde la
herramienta apoyada en un costado sobre una
superficie estable, donde no interrumpa el paso
o provoque una caída. Algunas herramientas
con paquetes de baterías de gran tamaño pueden
colocarse paradas sobre el paquete de baterías, pero
pueden caersefácilmente.
• Los orificios de ventilación suelen cubrir piezas en
movimiento, por lo que también se deben evitar. Las
piezas en movimiento pueden atrapar prendas de vestir
sueltas, joyas o el cabellolargo.
Uso Debido
Su accesorio de extracción de polvo DWH200D ha
sido diseñado para la extracción de polvo con uso de
rotomartillo profesional en mampostería o concreto
seco con brocas sólidas y brocas de tope montadas en la
herramienta eléctrica. NO use con brocas huecas o brocas
denúcleo.
Este accesorio de extracción de polvo se adaptará a la
mayoría de los martillos rotatorios SDS Plus alámbricos e
inalámbricos
DeWALT
, rotomartillo alámbricos y taladros/
destornilladores/rotomartillos inalámbricospremium.
NO utilice la herramienta en condiciones de humedad o en
presencia de líquidos o gasesinflamables.
El sistema de extracción de polvo es un aditamento a ser
utilizado con herramientas eléctricasprofesionales.
NO permita que los niños toquen la herramienta. Si el
operador no tiene experiencia operando esta herramienta,
su uso deberá sersupervisado.
MONTAJE Y AJUSTES

ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta
y desconéctela de la fuente de alimentación
antes de realizar ajustes o de retirar/instalar
dispositivos o accesorios. Un arranque accidental
podría causarlesiones.
Conexión del adaptador de anillo
(Fig.A, B)
Su sistema de extracción de polvo incluye dos adaptadores;
un adaptador de anillo de metal con bisagra para
rotomartillos SDS Plus
15
y un adaptador de anillo de
plástico para martillos neumáticos de percusión
16
.
Consulte la tabla de Guía de filamento para el uso del
adaptadoradecuado.
NOTA: Si el diámetro del collar de la herramienta es de 54
mm, el adaptador de anillo no senecesita.
1. Si se necesita un adaptador de anillo, elija el adaptador
de anillo correcto para suherramienta.

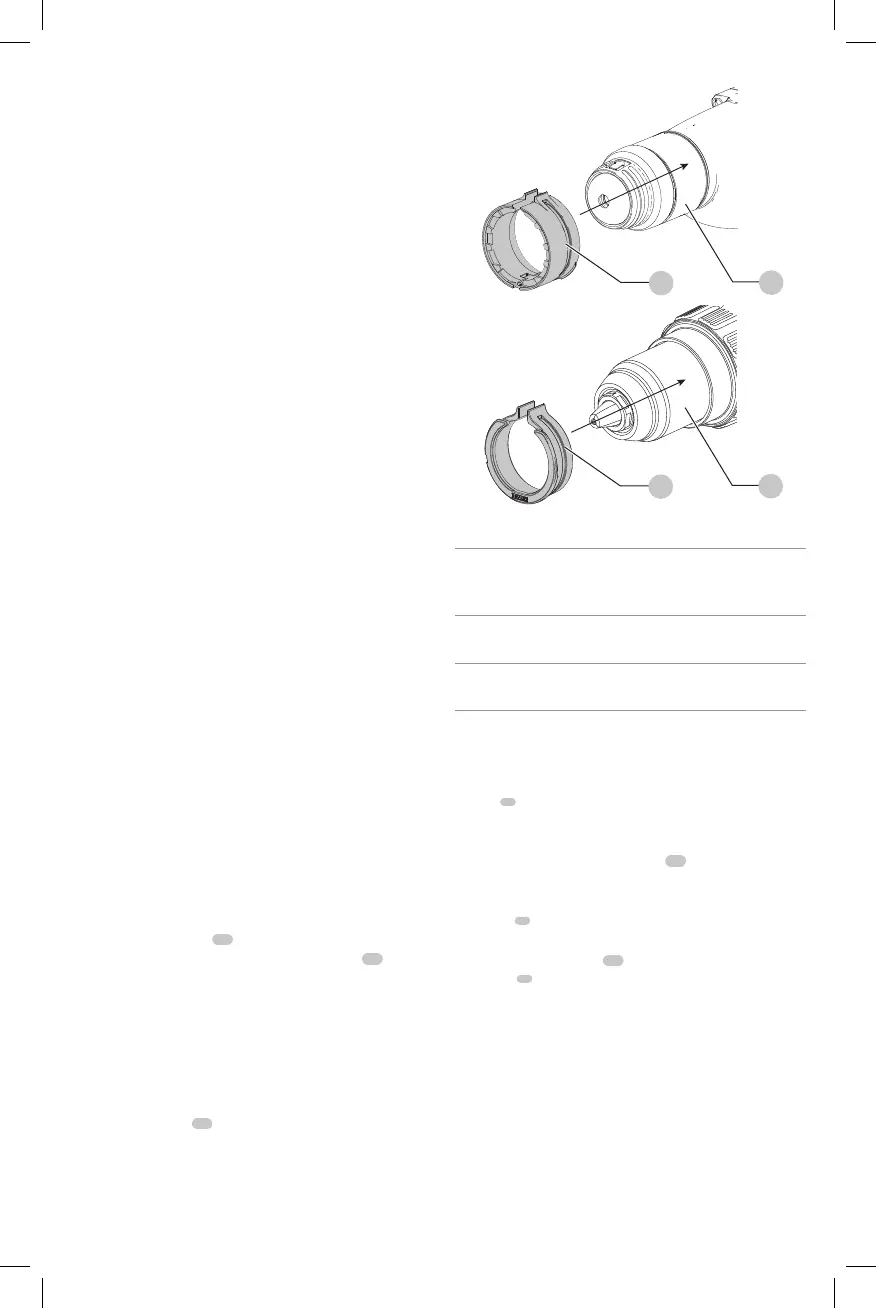

2. Abra el adaptador de anillo y deslícelo sobre el collar de
la herramienta
19
como se muestra en la FiguraB.
NOTA: El adaptador se deslizará hacia adelante y hacia
atrás en laherramienta.
15
19
Fig. B
16
19
GUÍA DE COLOCACIÓN
No se necesita collar de
adaptador
D25333, DCH293, D25263, DCH263,
DCH273, D25262, D25323, DCH253,
DCH213, D25223, D25213, D25123
Se necesita adaptador con
dientes
DCH133, D25133, D25260, D25052,
D25012, D25023, DWD525, DWD520
Se necesita adaptado liso
DCD950, DCD970, DCD985, DCD995,
DCD996, DCD997
Ensamble de sistema de extracción de
polvo (Fig.A, C–E)
El adaptador de soporte de herramienta SDS Plus estándar
(corto)

14

viene conectado en algunas herramientas.
Pero si su herramienta requiere el adaptador de soporte
de herramienta SDS Plus de Mandril de Cambio Rápido
[Quick Change Chuck (QCC)] (largo)
13
, ensamble de la
siguientemanera.
1. Retire el tornillo de cabeza de cruz del adaptador
corto

14

con un destornillador de cruz (Fig. C). Después
use el tornillo para ensamblar el adaptador de soporte
de herramienta largo
13
(Fig.D) al cuerpo del cepillo de
polvo

18

. Aprietefirmemente.
2. Deslice cuidadosamente el cepillo de polvo
ensamblado recientemente y el adaptador del soporte
de herramienta en la ranura en la parte superior del
ensamble de la manija lateral hasta que escuche un clic
(Fig. E).
