78
Español
tanque.

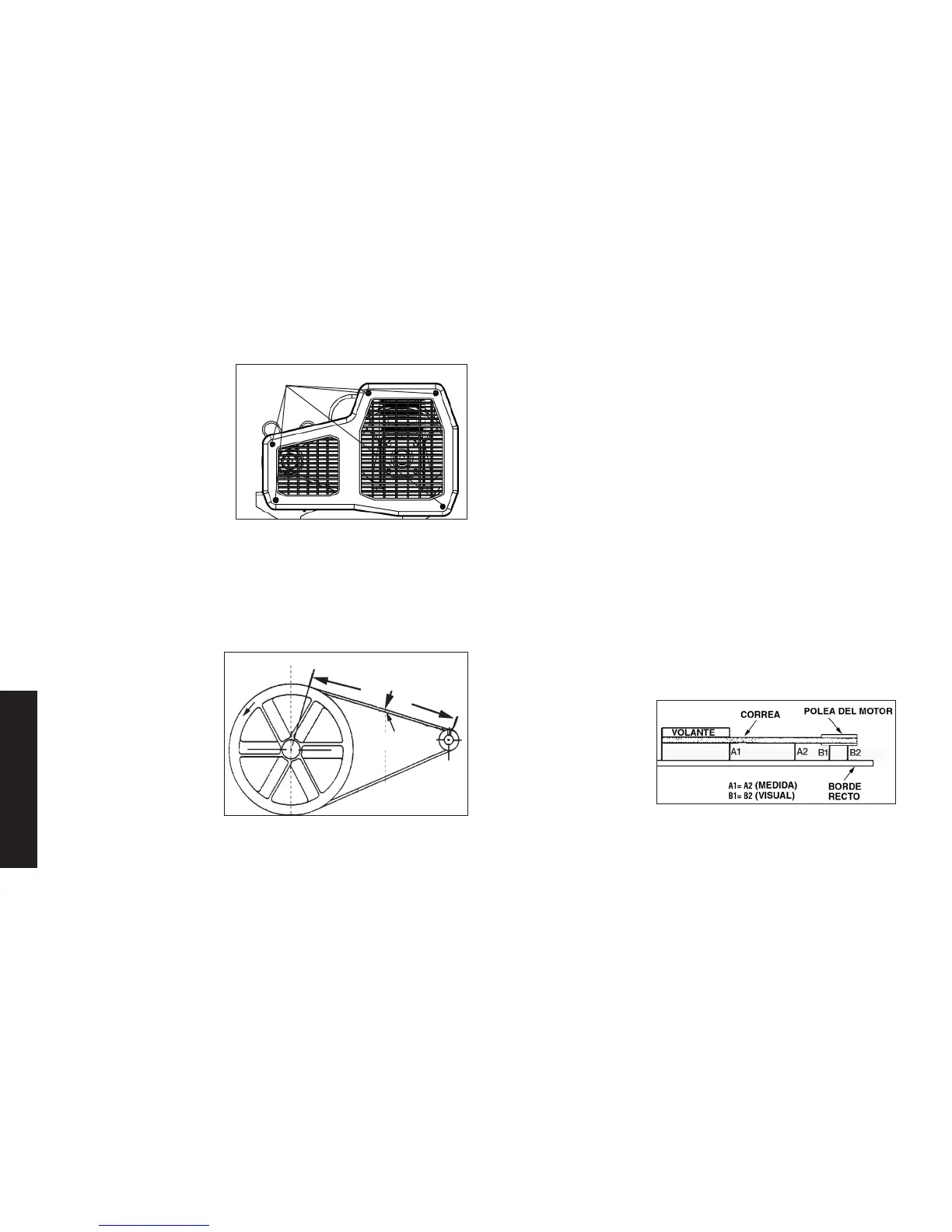

2. Retire la parte frontal del
N
protector de la correa
quitando los 5 tornillos
(N) con un destornilla-
dor de estrella (Phillips).
3. Marque la posición de
la bomba sobre el mon-
tante.
4. Afloje los tornillos mon-
tantes del motor y deslice éste hacia el compresor.
5. Retire la correa y reemplácela por una nueva.
6. Vea Regulación de la tensión de la correa antes de ajustar
los tornillos montantes del motor.
.
Regulación de la Tensión de la Correa
1. Deslice el motor a su posición original; alinéelo con la marca
efectuada antes
Fuerza hacia abajo
Deflexión
sobre el montante.
2. Ajuste los dos
tornillos exteriores del
motor, lo suficiente
para sostener a éste
en posición hasta
verificar la alineación
de la polea y el
volante.
3. La correa debe
flexionarse 4,8 mm (3/16 pulg.) en el punto medio de la
distancia entre la polea y el volante cuando en ese punto se
aplique una fuerza de 4,6 Kg (10 libra).
4. Una vez lograda la tensión adecuada, ajuste los cuatro tornillos
montantes. Torsión a 27,1–33,9 Nm (20–25 ft.-lbs.).
NOTA: Una vez que la polea del motor ha sido movida, a partir de
su instalación original de fábrica, las ranuras del volante y la polea
deben alinearse dentro un rango de variación de 1,6 mm (1/16
pulg.), para prevenir un excesivo desgaste de la correa. Verifique
la alineación ejecutando el siguiente procedimiento de alineación
polea-volante.
Polea y volante – Alineación
NOTA: Una vez que la polea del motor ha sido movida, punto de
su instalación original de fábrica, las ranuras del volante y la polea
deben alinearse dentro un rango de variación de 1,6 mm (1/16
pulg.), para prevenir un excesivo desgaste de la correa.
El volante del compresor de aire y la polea del motor deben estar en
línea (en el mismo plano) dentro de una variación de 1,6 mm (1/16
pulg.), para asegurar la retención de la correa dentro de las ranuras
del volante. Para vericar la alineación ejecute los siguientes pasos:
1. Mueva la palanca Auto/Off a la posición “Off”, desconectar el
suministro eléctrico, y liberar toda presión de aire dentro del
tanque.
2. Dé vuelta al
compresor de aire
apagado, trabe hacia
fuera la fuente de
alimentación, y releve
toda la presión de aire
del tanque del aire.
3. Coloque una regla contra el lado exterior del volante y la polea
de empuje del motor.
4. Mida la distancia entre el borde de la correa y la regla, en el
punto A1-A2 de la figura. La diferencia entre las mediciones no
