28
Afficheur

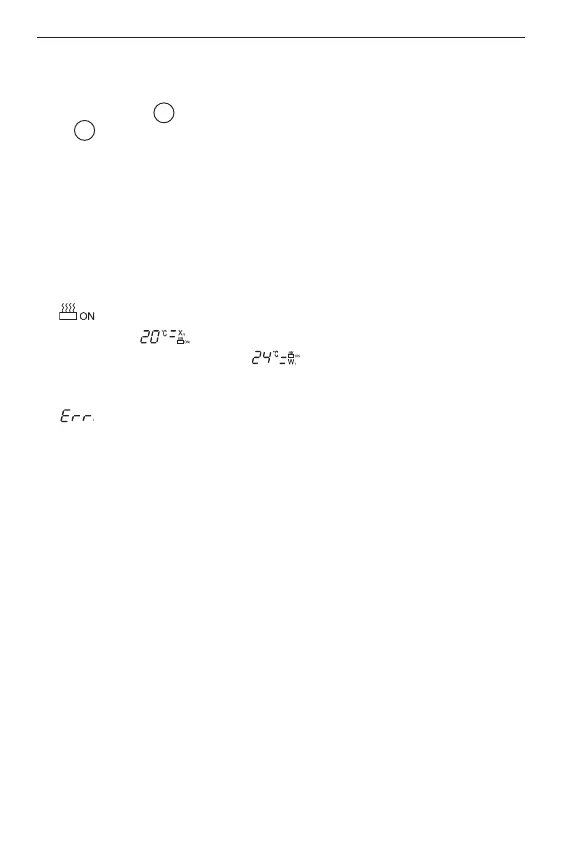

Le RAYSTAT-CONTROL-10 est équipé d’un afficheur numérique. Les trois
chiffres de gauche 9a correspondent à la valeur mesurée et le chiffre de
droite 9b est un affichage d’état.
Quatre modes d’affichage sont possibles:
1. En fonctionnement normal (absence d’erreur), la température mesurée ou
la température de consigne s’affichent dans la partie gauche de l’afficheur
(alternativement).
Lorsque la température mesurée est affichée à gauche, la diode X
T
s’al-
lume à droite.
Lorsque la consigne est affichée, c’est la diode W
T
qui s’allume.
La diode du milieu s’allume également en fonctionnement normal pour
signaler que le circuit de traçage (relais de commande) est sous tension
( ).
Par exemple, indique que la température mesurée est de 20°C et
que le ruban est sous tension ; indique une valeur de consigne
programmée à 24°C avec le ruban sous tension.
2. Lorsqu’une erreur est détectée, l’affichage de gauche clignote en montrant
“ ” et l’affichage d’état donne un numéro permettant d’identifier le
problème (voir Erreurs).
3. Les touches servent à la programmation (voir Paramétrage). En mode de
programmation, l’affichage d’état indiquera le code du paramètre sélec-
tionné et la valeur de ce paramètre s’affichera à gauche.
4. Lors de la mise sous tension initiale, tous les éléments d’affichage s’allu-
ment simultanément pendant une courte durée. Cela se produit aussi lors-
qu’il n’y a pas d’alimentation principale et que la touche Pile est appuyée
Ray C F030793 RAYSTAT-Contr-N 18-09-2003, 10:1428
