35
EN
Installation
FR
3 Installation
AVERTISSEMENT: RISQUE DE DÉPART DE
FEU OU DE DÉCHARGE ÉLECTRIQUE. Le
non-respect de ces avertissements pourrait
entraîner de graves blessures, voire la mort.
• Ce produit se branche uniquement sur du 12Vc.c.
Ne pas brancher le ventilateur sur du 110Vc.a.
• Couper l’alimentation en gaz, l’alimentation de
120Vc.a. du VR et débrancher la borne positive(+)
12Vc.c. de la batterie avant de percer ou de couper
dans le VR ainsi que d’y installer le câblage.
AVIS : Le ventilateur d’extraction est destiné à
être utilisé sur du c.c. filtré. Ne pas brancher le
ventilateur d’extraction sur du c.c. non filtré au risque
d’endommager la carte de circuits imprimés.
Cette section décrit comment installer un ventilateur
d’extraction horizontalement sur le toit d’un VR ou
verticalement sur un mur extérieur moyennant de légères
modifications.
3.1 Dépose du ventilateur existant
q
w
e
r

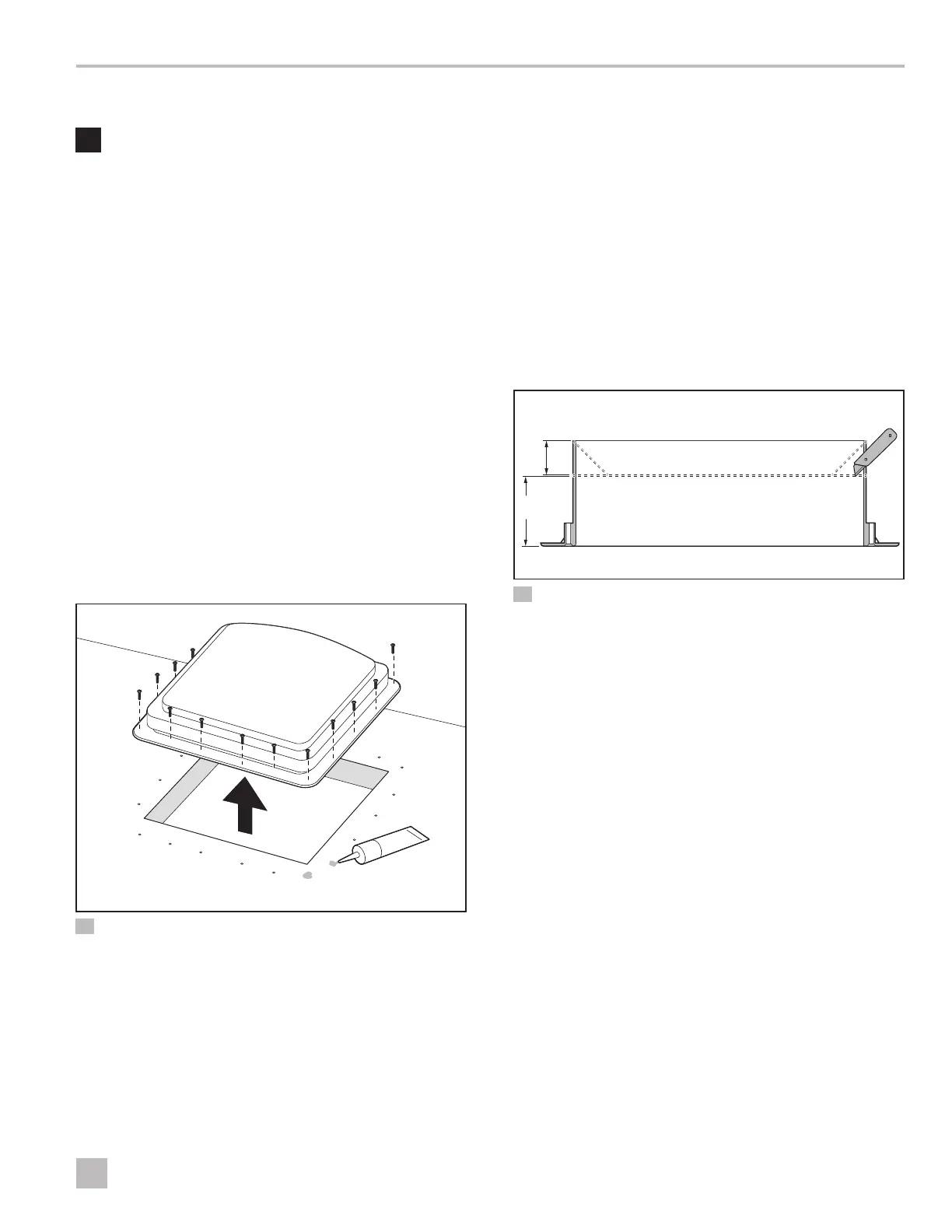

5 Dépose du ventilateur existant
q
Ventilateur existant
e
Trous de vis
w
Vis existantes
r
Mastic
1. Dévisser et enlever le ventilateur de toit existant.
2. Enlever tout le mastic autour de l’ouverture du toit ou
du mur. Une surface propre se solde par une meilleure
adhérence. Consulter le manuel d’utilisation du VR
pour les recommandations de nettoyage.
3. Appliquer du mastic sur tous les trous de vis et
joints à l’emplacement prévu pour le joint de toit, en
utilisant un mastic de toit de bonne qualité résistant
aux éléments.
3.2 Évaluation de la garniture
1. Déterminer la longueur, la largeur et l’épaisseur ou
la profondeur de l’ouverture du toit ou du mur dans
laquelle sera installé le ventilateur d’extraction.
2. Confirmer que la garniture est adaptée à la
profondeur de l’ouverture du toit ou du mur. Voir
“Dimensions de la garniture”, à la page32.
q
w
CC
e
6 Modification de la taille de la garniture
q
Hauteur de garniture
requise
e
Couteau universel
w
Longueur de garniture à
enlever
3. Utiliser un couteau universel pour couper la garniture
(CC) à la bonne hauteur, si nécessaire.
a. Utiliser une règle et un stylo pour marquer
horizontalement les quatre côtés à partir du bord
supérieur. Inciser les lignes tracées.
b. Couper à partir du bord supérieur des coins à
un angle de 45degrés jusqu’au trait incisé, puis
casser le plastique excédentaire de la garniture
(CC).
3.3 Évaluation de la structure du toit
AVIS : Si une ouverture existante de 14,5po x 14,5po
(368mm x 368mm) n’est pas utilisée pour le ventilateur
d’extraction, voir “Exigences d’installation”, à la
page33.
Ventilateur d’extraction Fan-Tastic
