čeština–DPI612 Bezpečnostní a stručná příručka | 9
2. Příprava k použití
2.1 Instalace baterie
1. Odstraňte kryt baterie odšroubováním pojistného
šroubu a zvednutím krytu směrem nahoru.
2. Vložte akumulátor CC3800GE do úložného prostoru,
jak je znázorněno na Obrázek A3.
3. Znovu namontujte kryt akumulátoru umístěním kolíků
krytu (A) pod úhlem do příslušných otvorů a zavřete
kryt tak, jak je znázorněno na Obrázek A3.
4. Znovu namontujte pojistný šroub krytu baterie.
2.2 Síťový adaptér
1. Proveďte instalaci přístupného izolačního prvku, který
bude používán jako odpojovací zařízení síťového
adaptéru napájecího okruhu.
2. Rozsah vstupního napájecího napětí síťového
adaptéru: 100–240 VAC, 50 až 60 Hz, 300–150 mA,
zařízení kategorie II.
3. Síťový adaptér musí být napájen přes obvod
s pojistkou nebo s ochranou proti přetížení.
4. Připojte síťový adaptér k přístroji.
5. Zapněte napájení.
3. Externí připojení tlaku
Pomocí vhodné metody utěsněte externí připojení tlaku
a potom dotáhněte na požadovaný moment.
Připojte tlakový adaptér k zařízení DPI612 a t
ěsně
dotáhněte pomocí prstů.
4. Režimy napájení
4.1 Zapnuto
1. Ve stavu VYP – krátce stiskněte vypínač, dokud se
nezobrazí logo společnosti. Více informací najdete
v Obrázek A2, bod 1.
4.2 Vypnutí
1. Stiskněte a uvolněte vypínač:

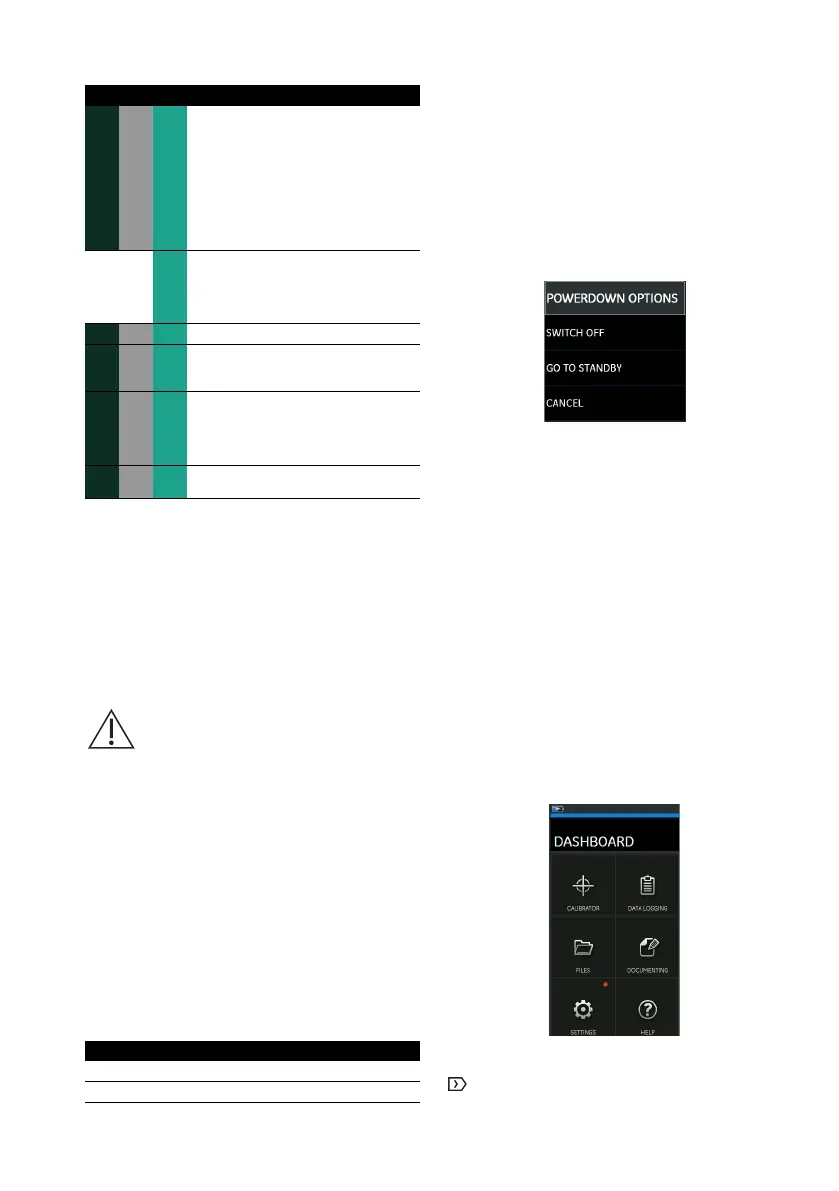

2. V zobrazeném okně POWERDOWN OPTIONS
vyberte možnost SWITCH OFF.
Poznámka: Funkci SWITCH OFF lze také vyvolat
stisknutím a podržením vypínače, dokud nebude
obrazovka prázdná.
Funkci SWITCH OFF používejte k šetření kapacity baterie,
po
kud nebude nástroj delší dobu používán.
4.3 Pohotovostní režim
Funkci GO TO STANDBY umožňující rychlé spuštění
používejte mezi jednotlivými úkoly.
1. Stiskněte a uvolněte vypínač:
2. V zobrazeném okně POWERDOWN OPTIONS
vyberte možnost GO TO STANDBY.
4.4 Zapnutí z pohotovostního režimu
Při zapnutí z pohotovostního režimu přístroj vždy otevře
poslední obrazovku, která se zobrazovala před přechodem
do pohotovostního režimu.
5. Navigace na OVLÁDACÍM
PANELU
Aplikace DASHBOARD umožňuje rychlý výběr funkcí bez
použití nabídek nebo zvláštních kláves. Ikony aplikace
DASHBOARD představují funkční aplikace přístroje
DPI612 – například aplikaci CALIBRATOR. Aplikaci
spustíte dotykem příslušné ikony.
5.1 Funkce
Pro změnu funkce měření a určení zdroje zvolte tlačítko
z aplikační obrazovky kalibrátoru pro vstup do nabídky
10
Tlaková a elektrická připojení pro
modul PM620 (není zobrazeno):
Modely DPI612 PFX a P
FP:
Utěsněte tlakové připojení
pomocí zaslepovací zátky (díl:
IO620-BLANK) nebo modulu
PM620.
Pouze modely HF
P: Tlakové
připojení je vybaveno funkcí
samostatného utěsnění.
11
Pouze modely HFP: Hydraulický
doplňovací ventil (není zobrazen):
Zavřením tohoto ventilu uzavřete
tlak v zařízení a doplníte tlakový
me
chanismus tekutinou.
12 Popruhy na ruku.
13
Vstupní zástrčka napájení +5 V
DC. Tento vstup také slouží
k dobíjení volitelné baterie.
14
Konektor USB typu A k připojení
externích periferních zařízení
(paměti flash s rozhraním USB
nebo volitelných externích
modulů).
15
Konektor USB mini typu B pro
komunikaci s počítačem.
VAROVÁNÍ Používejte síťový adaptér
dodávaný s přístrojem (č. dílu IO620-PSU).
Použití jiných síťových adaptérů může
způsobit přehřívání, které může vést k požáru.
Zabraňte kontaktu síťového adaptéru
s vlhkostí nebo kapalinami.
Specifikace závitu Maximální moment
ISO 228/1, 1/8 NPT 35 Nm [26 lbf.ft]
ISO 228/1, G1/8 25 Nm [18,4 lbf.ft]
PFX PFP HFP Položka Popis
