Eaton 5S 700VA User Manual

8
614-06822-00

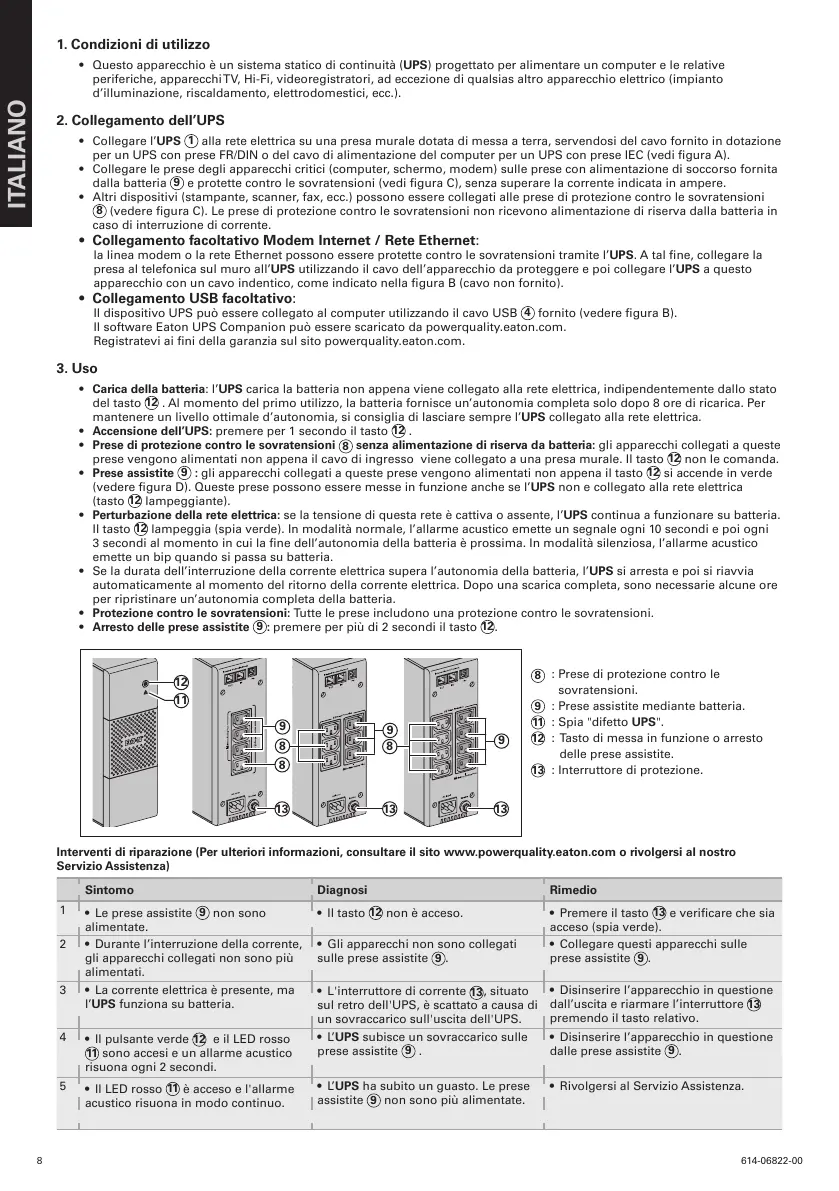

ITALIANO
1. Condizioni di utilizzo
• Questoapparecchioèunsistemastaticodicontinuità(UPS) progettato per alimentare un computer e le relative
periferiche, apparecchi TV, Hi-Fi, videoregistratori, ad eccezione di qualsias altro apparecchio elettrico (impianto
d’illuminazione, riscaldamento, elettrodomestici, ecc.).
2. Collegamento dell’UPS
• Collegare l’UPS
1
alla rete elettrica su una presa murale dotata di messa a terra, servendosi del cavo fornito in dotazione
perunUPSconpreseFR/DINodelcavodialimentazionedelcomputerperunUPSconpreseIEC(vediguraA).
• Collegare le prese degli apparecchi critici (computer, schermo, modem) sulle prese con alimentazione di soccorso fornita
dalla batteria
9
eprotettecontrolesovratensioni(vediguraC),senzasuperarelacorrenteindicatainampere.
• Altri dispositivi (stampante, scanner, fax, ecc.) possono essere collegati alle prese di protezione contro le sovratensioni
8
(vedereguraC).Lepresediprotezionecontrolesovratensioninonricevonoalimentazionediriservadallabatteriain
caso di interruzione di corrente.
• Collegamento facoltativo Modem Internet / Rete Ethernet:
la linea modem o la rete Ethernet possono essere protette contro le sovratensioni tramite l’UPS.Atalne,collegarela
presa al telefonica sul muro all’UPS utilizzando il cavo dell’apparecchio da proteggere e poi collegare l’UPS a questo
apparecchioconuncavoindentico,comeindicatonellaguraB(cavononfornito).
• Collegamento USB facoltativo:
Il dispositivo UPS può essere collegato al computer utilizzando il cavo USB
4
fornito(vedereguraB).
Il software Eaton UPS Companion può essere scaricato da powerquality.eaton.com.
Registrateviainidellagaranziasulsitopowerquality.eaton.com.
3. Uso
• Carica della batteria: l’UPS carica la batteria non appena viene collegato alla rete elettrica, indipendentemente dallo stato
del tasto
12
. Al momento del primo utilizzo, la batteria fornisce un’autonomia completa solo dopo 8 ore di ricarica. Per
mantenere un livello ottimale d’autonomia, si consiglia di lasciare sempre l’UPS collegato alla rete elettrica.
• Accensione dell’UPS: premere per 1 secondo il tasto
12
.
• Prese di protezione contro le sovratensioni
8
senza alimentazione di riserva da batteria: gli apparecchi collegati a queste
prese vengono alimentati non appena il cavo di ingresso viene collegato a una presa murale. Il tasto
12
non le comanda.
• Prese assistite
9
: gli apparecchi collegati a queste prese vengono alimentati non appena il tasto
12
si accende in verde
(vedereguraD).Questepresepossonoesseremesseinfunzioneanchesel’UPS non e collegato alla rete elettrica
(tasto
12
lampeggiante).
• Perturbazione della rete elettrica: selatensionediquestareteècattivaoassente,l’UPS continua a funzionare su batteria.
Il tasto
12
lampeggia (spia verde). In modalità normale, l’allarme acustico emette un segnale ogni 10 secondi e poi ogni
3secondialmomentoincuilanedell’autonomiadellabatteriaèprossima.Inmodalitàsilenziosa,l’allarmeacustico
emette un bip quando si passa su batteria.
• Seladuratadell’interruzionedella correnteelettricasuperal’autonomia della batteria,l’UPS si arresta e poi si riavvia
automaticamente al momento del ritorno della corrente elettrica. Dopo una scarica completa, sono necessarie alcune ore
per ripristinare un’autonomia completa della batteria.
• Protezione contro le sovratensioni: Tutte le prese includono una protezione contro le sovratensioni.
• Arresto delle prese assistite
9
: premere per più di 2 secondi il tasto
12
.
Interventi di riparazione (Per ulteriori informazioni, consultare il sito www.powerquality.eaton.com o rivolgersi al nostro
Servizio Assistenza)
Sintomo Diagnosi Rimedio
1
• Le prese assistite
9
non sono
alimentate.
• Il tasto
12
nonèacceso. • Premere il tasto
13
evericarechesia
acceso (spia verde).
2 • Durante l’interruzione della corrente,
gli apparecchi collegati non sono più
alimentati.
• Gli apparecchi non sono collegati
sulle prese assistite
9
.
• Collegare questi apparecchi sulle
prese assistite
9
.
3 • Lacorrenteelettricaèpresente,ma
l’UPS funziona su batteria.
• L'interruttore di corrente
13
, situato
sulretrodell'UPS,èscattatoacausadi
un sovraccarico sull'uscita dell'UPS.
• Disinserirel’apparecchioinquestione
dall’uscita e riarmare l’interruttore
13
premendo il tasto relativo.
4
• Il pulsante verde
12
e il LED rosso
11
sono accesi e un allarme acustico
risuona ogni 2 secondi.
• L’ UPS subisce un sovraccarico sulle
prese assistite
9
.
• Disinserire l’apparecchio in questione
dalle prese assistite
9
.
5
• Il LED rosso
11
èaccesoel'allarme
acustico risuona in modo continuo.
• L’ UPS ha subito un guasto. Le prese
assistite
9
non sono più alimentate.
• Rivolgersi al Servizio Assistenza.
8
: Prese di protezione contro le
sovratensioni.
9
: Prese assistite mediante batteria.
11
: Spia "difetto UPS".
12
: Tasto di messa in funzione o arresto
delle prese assistite.
13
: Interruttore di protezione.
12
13
8
8
11
9
13
9
13
9
8
