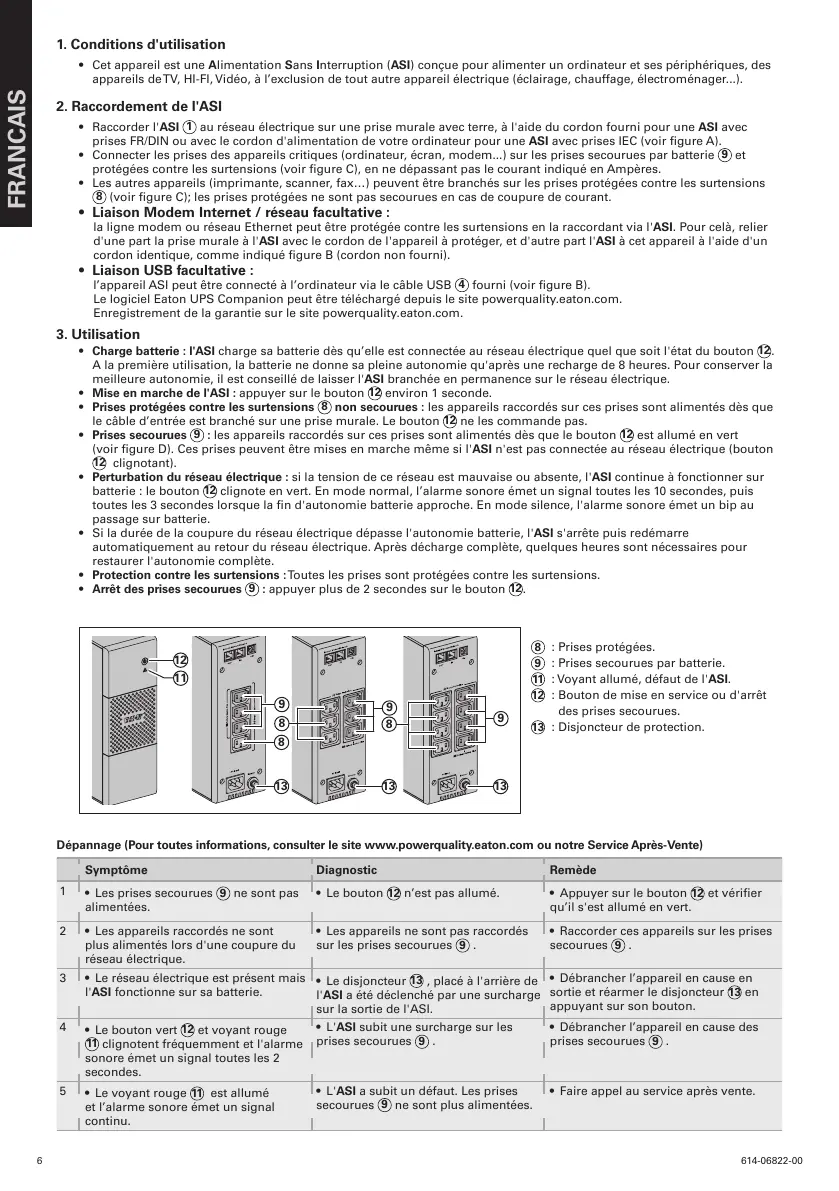

1. Conditions d'utilisation
• Cet appareil est une Alimentation Sans Interruption (ASI) conçue pour alimenter un ordinateur et ses périphériques, des
appareils de TV, HI-FI, Vidéo, à l’exclusion de tout autre appareil électrique (éclairage, chauffage, électroménager...).
2. Raccordement de l'ASI
• Raccorder l'ASI
1
au réseau électrique sur une prise murale avec terre, à l'aide du cordon fourni pour une ASI avec
prises FR/DIN ou avec le cordon d'alimentation de votre ordinateur pour une ASI avecprisesIEC(voirgureA).
• Connecter les prises des appareils critiques (ordinateur, écran, modem...) sur les prises secourues par batterie
9
et
protégéescontrelessurtensions(voirgureC),ennedépassantpaslecourantindiquéenAmpères.
• Les autres appareils (imprimante, scanner, fax…) peuvent être branchés sur les prises protégées contre les surtensions
8
(voirgureC);lesprisesprotégéesnesontpassecouruesencasdecoupuredecourant.
• Liaison Modem Internet / réseau facultative :
la ligne modem ou réseau Ethernet peut être protégée contre les surtensions en la raccordant via l'ASI. Pour celà, relier
d'une part la prise murale à l'ASI avec le cordon de l'appareil à protéger, et d'autre part l'ASI à cet appareil à l'aide d'un
cordonidentique,commeindiquégureB(cordonnonfourni).
• Liaison USB facultative :
l’appareil ASI peut être connecté à l’ordinateur via le câble USB
4
fourni(voirgureB).
Le logiciel Eaton UPS Companion peut être téléchargé depuis le site powerquality.eaton.com.
Enregistrement de la garantie sur le site powerquality.eaton.com.
3. Utilisation
• Charge batterie : l'ASIchargesabatteriedèsqu’elleestconnectéeauréseauélectriquequelquesoitl'étatdubouton
12
.
Alapremièreutilisation,labatterienedonnesapleineautonomiequ'aprèsunerechargede8heures.Pourconserverla
meilleure autonomie, il est conseillé de laisser l'ASI branchée en permanence sur le réseau électrique.
• Mise en marche de l'ASI : appuyer sur le bouton
12
environ 1 seconde.
• Prises protégées contre les surtensions
8
non secourues :lesappareilsraccordéssurcesprisessontalimentésdèsque
le câble d’entrée est branché sur une prise murale. Le bouton
12
ne les commande pas.
• Prises secourues
9
: lesappareilsraccordéssurcesprisessontalimentésdèsquelebouton
12
est allumé en vert
(voirgureD).Cesprisespeuventêtremisesenmarchemêmesil'ASI n'est pas connectée au réseau électrique (bouton
12
clignotant).
• Perturbation du réseau électrique : si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur
batterie : le bouton
12
clignoteenvert.Enmodenormal,l’alarmesonoreémetunsignaltoutesles10secondes,puis
toutesles3secondeslorsqueland'autonomiebatterieapproche.Enmodesilence,l'alarmesonoreémetunbipau
passage sur batterie.
• Siladuréedelacoupureduréseauélectriquedépassel'autonomiebatterie,l'ASI s'arrête puis redémarre
automatiquementauretourduréseauélectrique.Aprèsdéchargecomplète,quelquesheuressontnécessairespour
restaurerl'autonomiecomplète.
• Protection contre les surtensions: Toutes les prises sont protégées contre les surtensions.
• Arrêt des prises secourues
9
: appuyer plus de 2 secondes sur le bouton
12
.
12
13
8
8
11
9
13
9
13
9
8
Dépannage (Pour toutes informations, consulter le site www.powerquality.eaton.com ou notre Service Après-Vente)
Symptôme Diagnostic Remède
1
• Les prises secourues
9
ne sont pas
alimentées.
• Le bouton
12
n’est pas allumé. • Appuyer sur le bouton
12
etvérier
qu’il s'est allumé en vert.
2 • Les appareils raccordés ne sont
plus alimentés lors d'une coupure du
réseau électrique.
• Les appareils ne sont pas raccordés
sur les prises secourues
9
.
• Raccorder ces appareils sur les prises
secourues
9
.
3 • Le réseau électrique est présent mais
l'ASI fonctionne sur sa batterie.
• Le disjoncteur
13
,placéàl'arrièrede
l'ASI a été déclenché par une surcharge
sur la sortie de l'ASI.
• Débrancher l’appareil en cause en
sortie et réarmer le disjoncteur
13
en
appuyant sur son bouton.
4
• Le bouton vert
12
et voyant rouge
11
clignotent fréquemment et l'alarme
sonore émet un signal toutes les 2
secondes.
• L'ASI subit une surcharge sur les
prises secourues
9
.
• Débrancher l’appareil en cause des
prises secourues
9
.
5
• Le voyant rouge
11
est allumé
et l’alarme sonore émet un signal
continu.
• L'ASI a subit un défaut. Les prises
secourues
9
ne sont plus alimentées.
• Faireappelauserviceaprèsvente.
FRANCAIS
8
: Prises protégées.
9
: Prises secourues par batterie.
11
: Voyant allumé, défaut de l'ASI.
12
: Bouton de mise en service ou d'arrêt
des prises secourues.
13
: Disjoncteur de protection.
