619-00470-02-i (es)
Página 11
ESPAÑOL
5. Mantenimiento
5.2 Sustitución del módulo de batería
Recordatorio de las instrucciones de seguridad
La batería presenta un riesgo de electrocución y una corriente de cortocircuito elevada. Se tendrán que
tomar las precauciones siguientes para cualquier intervención en los elementos de la batería:
• Quitarse de las manos relojes, anillos, alianzas, pulseras o cualquier otro objeto metálico,
• Utilizar herramientas cuyo mango esté aislado.

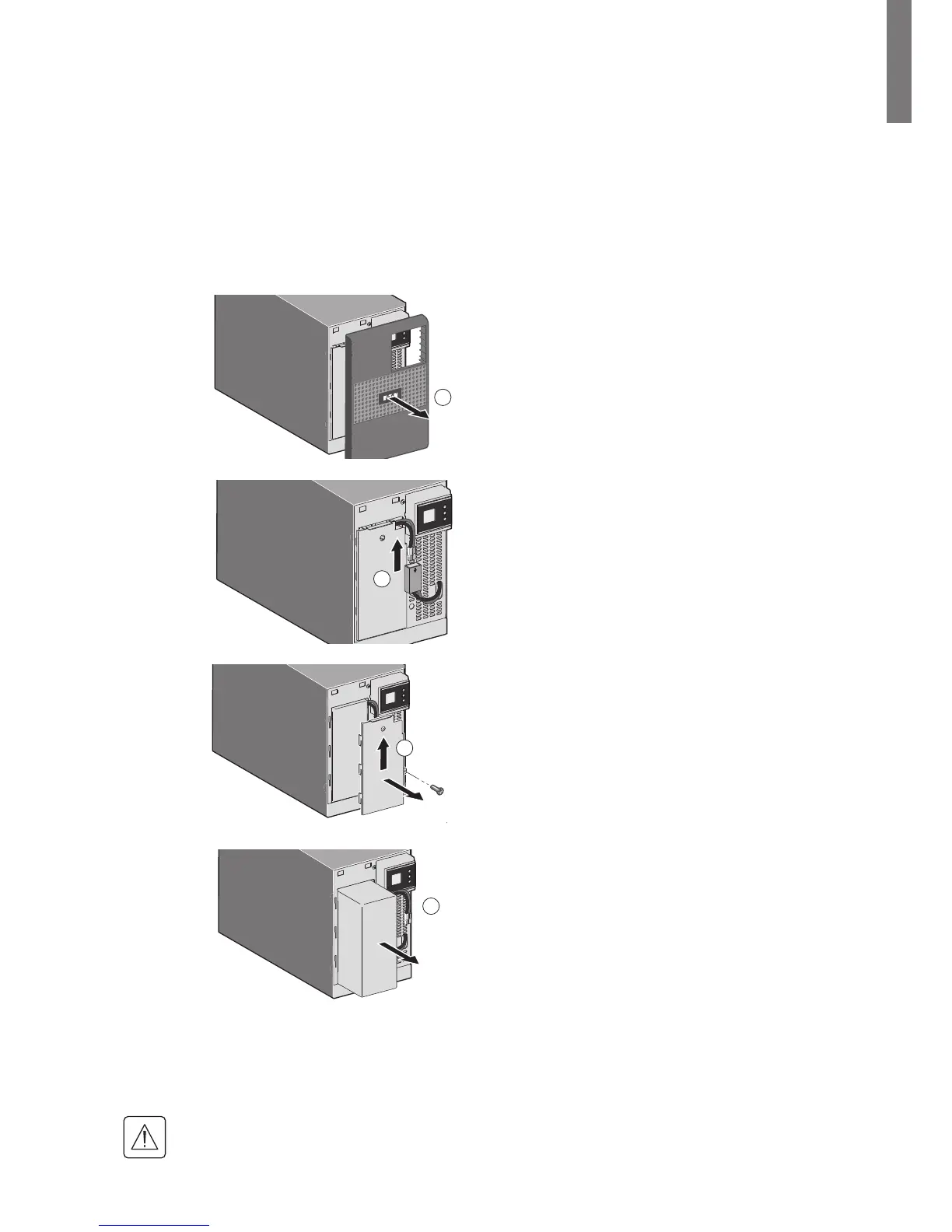

Extracción de la bandeja de la batería en los modelos de torre
Esta operación debe llevarse a cabo cuando el SAI esté apagado y desenchufado de la fuente de CA.
A
A - Retirar el panel delantero.
B
B - Desconectar el bloque de batería
separando los 2 conectores
(no tirar nunca de los cables).
C
C - Retirar la cubierta de protección de
plástico que se encuentra delante de la
batería (un tornillo).
D
D - Extraer el bloque de la batería tirando
de la lengüeta de plástico y proceder
a su sustitución.
Montaje del nuevo módulo de batería
Realizar las operaciones descritas más arriba en sentido inverso.
• Para preservar la seguridad y el mismo nivel de prestaciones, utilizar elementos de batería suministra-
dos por EATON.
• Procuren acoplar bien hasta el fondo las partes machos y hembras del conector cuando realicen la
conexión.
