96

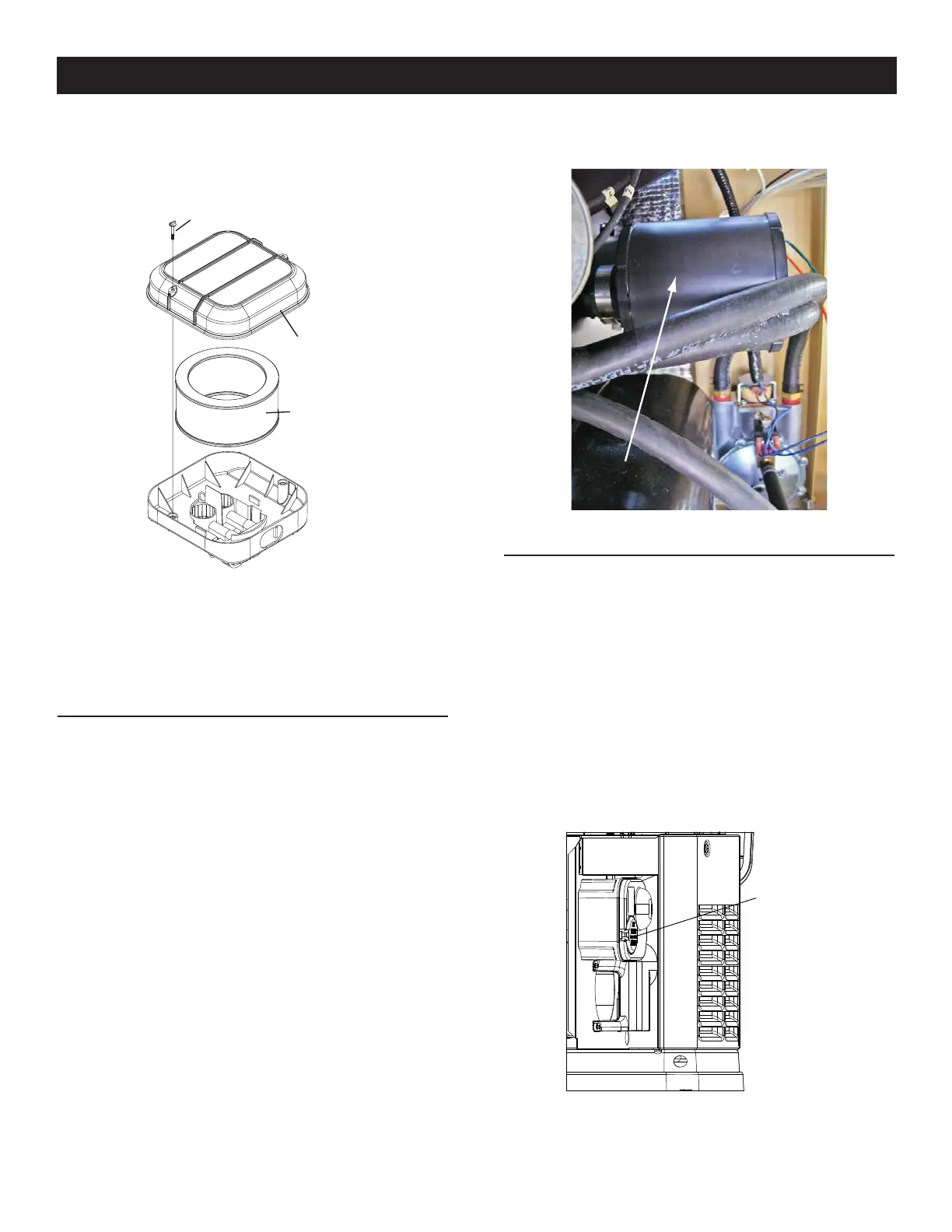

Schéma 4.5 — Filtre à air du moteur de
14, 17 et 20 kW
Couvercle
Filtre
Vis
6. Installer le couvercle. Tourner les deux vis du couvercle dans le sens
des aiguilles d'une montre pour serrer.
Voir la section Calendrier d'entretien pour connaître la maintenance du
filtre à air. Voir la section Caractéristiques techniques pour connaître la
référence des pièces de rechange du filtre à air.
4.5.2 GÉNÉRATEURS DE 10 KW
Voir la section « Le générateur » pour connaître l'emplacement du filtre à
air. Suivre les procédures suivantes (Schéma 4.6) :
1. Soulever le toit et retirer la porte.
2. Tourner la vis de serrage de l'engrenage à vis sans fin dans le sens
inverse des aiguilles d'une montre pour desserrer.
3. Retirer l'ancien filtre du moyeu du panneau de la cloison.
4. Essuyer la poussière ou les débris du moyeu du panneau.
5. Installer le nouveau filtre à air sur le moyeu.
6. Tourner la vis de serrage de l'engrenage à vis sans fin dans le sens
des aiguilles d'une montre pour serrer.
7. Remettre en place la porte et le toit.
Schéma 4.6 — Filtre à air du moteur de 10 kW
Air Filter
4.5.3 GÉNÉRATEUR DE 8 KW
Voir la section « Le générateur » pour connaître l'emplacement de la boîte
à vent. Suivre les procédures suivantes pour remplacer le filtre à air sale
dans la boîte à vent (Schéma 4.7).
1. Soulever le toit et retirer la porte.
2. Repousser le loquet de la porte d'accès jaune du filtre à air pour
ouvrir.
3. Retirer l'ancien filtre à air et le jeter si nécessaire.
4. Installer le nouveau filtre, ouvrir l'extrémité en premier dans la boîte à
vent.
5. Ouvrir la porte jaune et la fermer d'un coup.
6. Remettre la porte en place et fermer fermement le toit.
Schéma 4.7 — Emplacement du filtre à air du moteur
de 8 kW
Couvercle
du filtre
à air
