15
Antes de comenzar
Antes de comenzar
Montaje

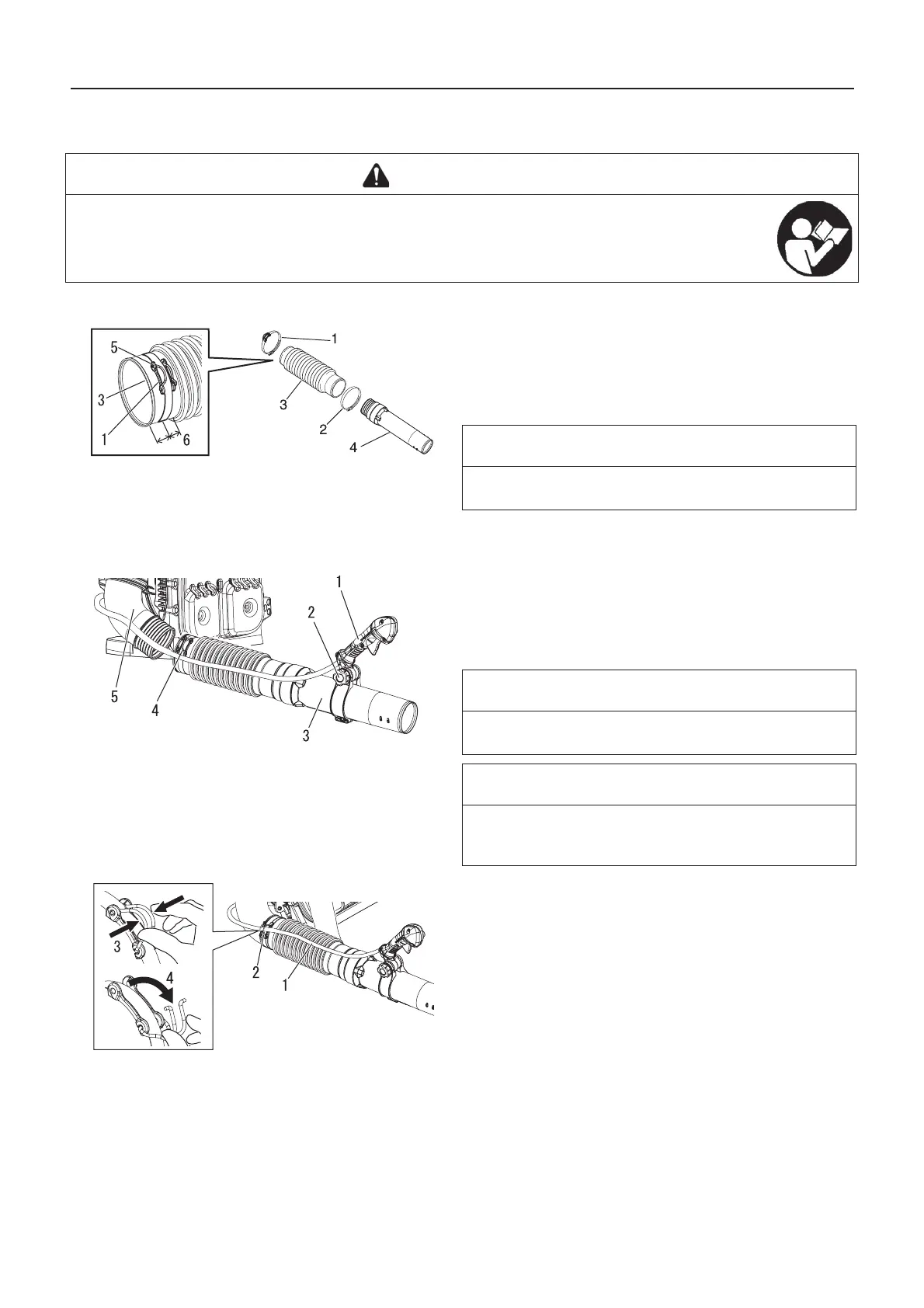

Montaje de los tubos del soplador
1. Monte la abrazadera en el extremo de diámetro más peque-
ño del tubo flexible.
2. Monte la abrazadera con el bucle de guía en el extremo de
diámetro más grande del tubo flexible. Coloque la abrazade-
ra con el lado de apertura del clip orientado hacia arriba.
3. Coloque el tubo rotatorio dentro del tubo flexible y apriete la
abrazadera.
4. Inserte el tubo flexible en el codo de la sopladora. Coloque
la abrazadera con el bucle a mitad de recorrido entre el ex-
tremo del tubo flexible y el fuelle. Coloque el bucle de guía
en el exterior del tubo flexible en un ángulo inclinado de
aproximadamente 45º, y apriete la abrazadera.
5. Coloque el cable a lo largo del exterior del codo. Afloje el
mando de bloqueo la empuñadura. Alinee la muesca de la
empuñadura con las pestañas. Monte en el tubo giratorio so-
brepasando los bordes del tubo.
6. Enganche el cable del acelerador en el bucle de guía.
7. Coloque la empuñadura de manera que pueda accionarla
cómodamente y apriete el mando de bloqueo con la mano.
8. Introduzca el tubo recto en el tubo giratorio, hasta que sienta
una ligera resistencia. No fuerce la conexión. Sostenga el
tubo giratorio y gire el tubo recto en sentido horario, engan-
chando los canales de bloqueo positivos hasta conseguir
una conexión firme. No fuerce la conexión.
9. Monte el tubo recto con la pegatina o el tubo curvado al tubo
recto, como en el paso 8.
ADVERTENCIA
Lea atentamente el manual de instrucciones para asegurarse de que monta correctamente el producto.
No realice tareas de mantenimiento ni de montaje con el motor en marcha.
La utilización de un producto que se haya montado incorrectamente puede ocasionar un accidente o una lesión
grave.
1. Abrazadera con bucle
de guía
3. Tubo flexible
5. Lado de apertura
2. Abrazadera
4. Tubo giratorio
6. A mitad de recorrido
NOTA
La abrazadera con el bucle de guía se ajusta en el extremo del
codo del tubo flexible.
1. Manillar
3. Tubo giratorio
5. Codo
2. Mando de bloqueo
4. Bucle de guía
NOTA
Puede utilizar un lubricante ligero para facilitar el montaje del
tubo flexible en el codo del soplador.
NOTA
Antes de montar la empuñadura, cuélguela libremente en la
sopladora para garantizar que no quede retorcido el cable del
acelerador.
1. Cable del acelerador
3. Pinza
2. Bucle de guía
4. Abrir
