5
Instalación

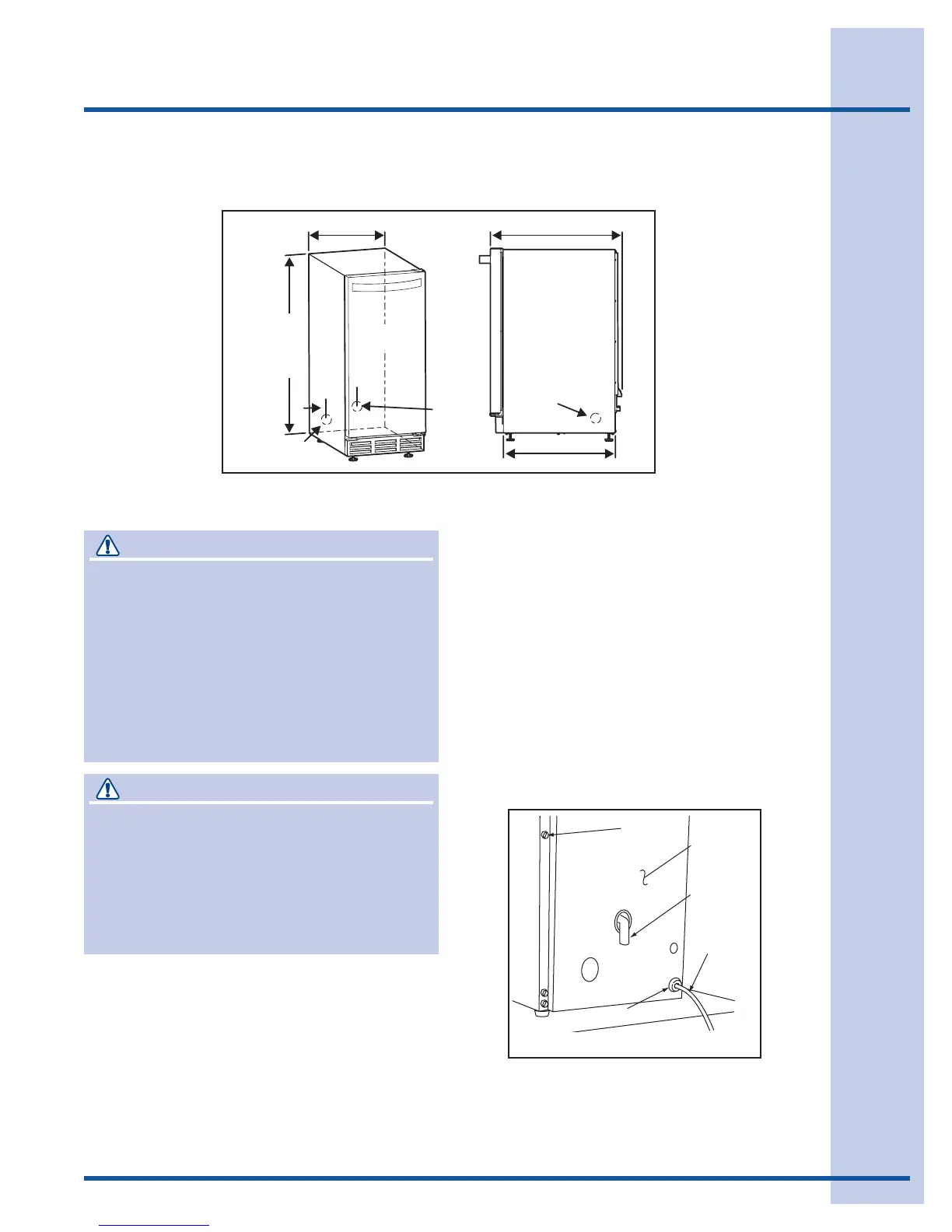

Dimensiones de la instalación
Instalación del desagüe
PRECAUCIÓN
LEA todas las instrucciones completamente
antes de intentar instalar o utilizar esta unidad.
Todos los fabricadores de hielo requieren una
conexión al suministro de agua, la cual, en caso
de resultar defectuosa, podría causar importantes
daños a la propiedad. Todas las conexiones de
agua y de desagüe DEBEN ser llevadas a cabo
por un profesional de la plomería debidamente
autorizado y calicado. Cualquier falla al seguir las
recomendaciones e instrucciones de este manual
puede causar daños y/o lesiones personales.
PRECAUCIÓN
Las conexiones de plomería deben ceñirse a
todos los códigos/normas estatales y locales
correspondientes. Todas las conexiones de
agua y de desagüe DEBEN ser llevadas a cabo
por un profesional de la plomería debidamente
autorizado y calicado. Cualquier falla al seguir las
recomendaciones e instrucciones de este manual
puede causar daños o lesiones personales.
El modelo EI15IM55GS se puede instalar con un
desagüe que funcione por gravedad o bien con el kit
opcional de bomba de desagüe Electrolux EIMP60.
Siga estas indicaciones al instalar las tuberías de
desagüe, a fin de evitar que el agua fluya de vuelta hacia
el depósito de almacenamiento del fabricador de hielo
y/o que fluya hacia el piso, causando daños por agua:
Desagüe por gravedad
• Las tuberías de desagüe deben tener un diámetro
de 5/8 de pulgada (1,6 cm).
• Las tuberías de desagüe deben tener
una inclinación de 1 pulgada (2,3 cm) por
cada 48 pulgadas (121,9 cm) de longitud
(1/4 de pulgada por pie) y no deben generar
empozamientos (atascos).
• El desagüe del piso debe ser lo sucientemente
grande para absorber el agua de todos los
desagües.
• Revista con material de aislamiento la tubería de
desagüe del depósito para evitar que el agua se
condense.
14 15/16"
(37,9 cm)
24"
(61 cm)
5" (12,7 cm)
21 3/4"
(55,2 cm)
34 1/8"
(86,7 cm)
ALTURA A
EXTENSIÓN
TOTAL
VÁLVULA
DE AGUA
SALIDA
DE AGUA
DESAGÜE
DE AGUA
Figura 1
TORNILLOS
PANEL
TRASERO
ACCESORIO
DE DESAGÜE
CABLE
ELÉCTRICO
ARANDELA
