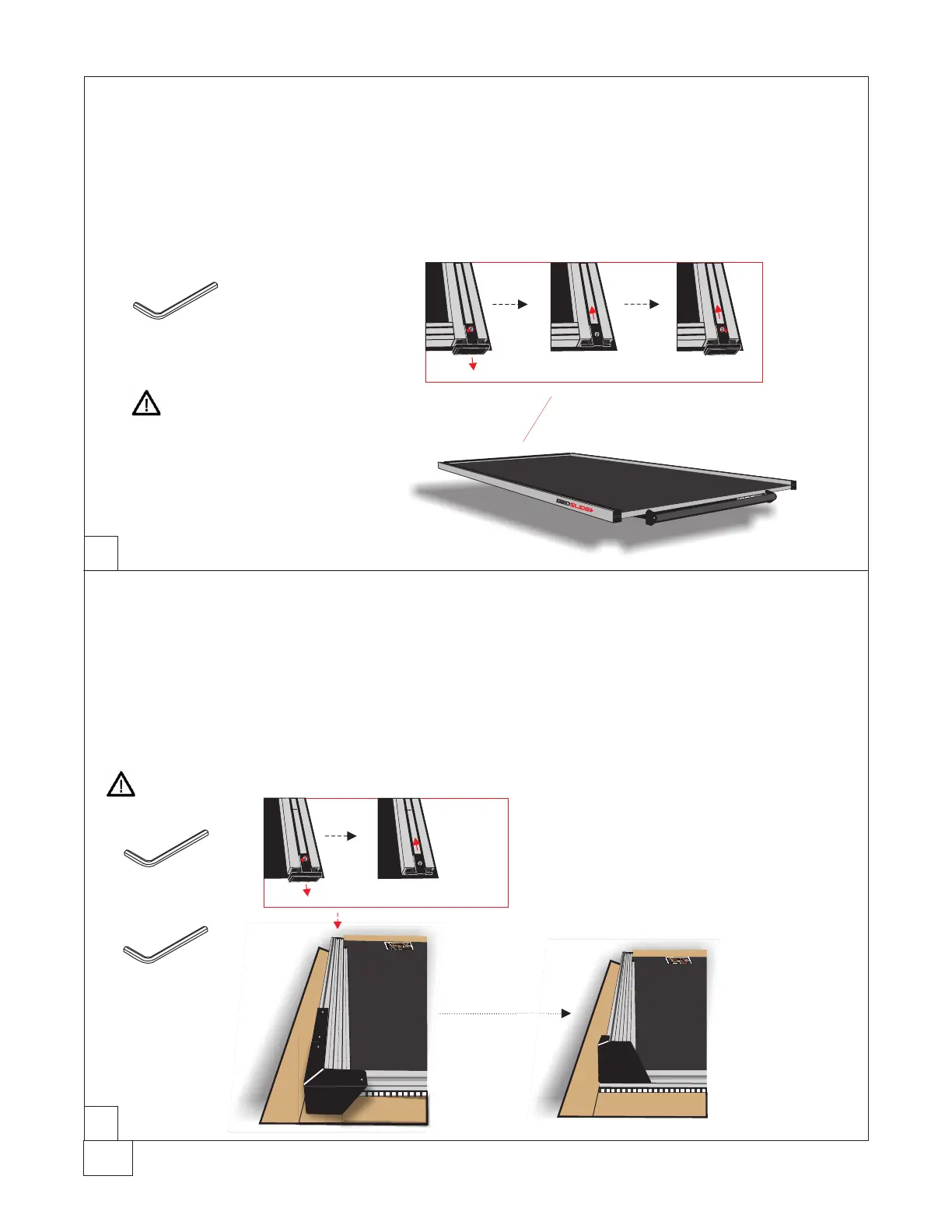

INSERTE (2) BLOQUES DEL MONTAJE EN BEDTRAX (EXTREMO DEL TAXI)
Afloje el tornillo de ajuste en una de las tapas de plástico del extremo frontal (extremo de la cabina)
BEDTRAX utilizando una llave Allen de 1/8. Quite la tapa de extremo e inserte (2) bloques de montaje.
Vuelva a instalar la tapa de extremo y apriete el tornillo de fijación.
Estos bloques de montaje se utilizarán para asegurar las torres de esquina en el paso siguiente.
BEDTRAX (EXTREMO DEL TAXI)
BEDSLIDE.COM | 888.807.0099
3/19
1
2
BEDTRAX (LADO POSTERIOR)
MONTAJE DE BARANDILLA Y CARRILES DE GUARDIA
LLAVE ALLEN 1/8
LLAVE ALLEN 1/8
LLAVE ALLEN 5/32
APRIETE A 10 LIBRAS-PIES POR ESPECIFICACIONES DE LA FABRICA
APRIETE A 15 PULGADAS DE LIBRA POR ESPECIFICACIONES DE LA FABRICA
MONTAR LA TORRE DE LA ESQUINA
Las torres de la esquina se colocan al revés y se reclinan en el BEDTRAX para los propósitos
del envio. Afloje el tornillo de ajuste en ambos tapones de plástico ubicados en la parte trasera
(extremo del porton trasero) del BEDTRAX. Usando una llave allen 1/8 retire las tapas del los
extremos e inserte los (6) bloques de montaje en cada lado del BEDTRAX. Coloque las tapas de
extremo a un lado. Siguiente torre de esquina invertido, deslice los bloques de montaje debajo de
la torre de la esquina para que se alineen con los orificios de montaje. Asegúre usando un tornillo
allen 1/4-20 x 3/4” suministrados en los bloques de montaje con una llave allen de 5/32.
