Votre nouvelle perceuse à colonne est livrée complète dans un carton.
Déballez-la soigneusement de celui-ci ainsi que toutes les pièces
détachées et assurez-vous que rien ne manque et qu'il n'y ait pas de
pièces endommagées. Ne jetez pas le carton d’emballage de la machine
temps que la perceuse n’a pas été soigneusement vérifiée, toutes les
pièces bien identifiées, et temps que vous n’avez pas utilisé avec
satisfaction votre nouvel outil.
Si des pièces sont endommagées ou manquent, ne branchez pas la
perceuse et ne mettez pas l’interrupteur sur la position « marche » afin de
ne pas compromettre l’efficacité et la sécurité de l’outil.
Vous devez assembler les différentes parties de la perceuse pour la faire
fonctionner parfaitement.
Veuillez lire les instructions d'installation et de les suivre attentivement.

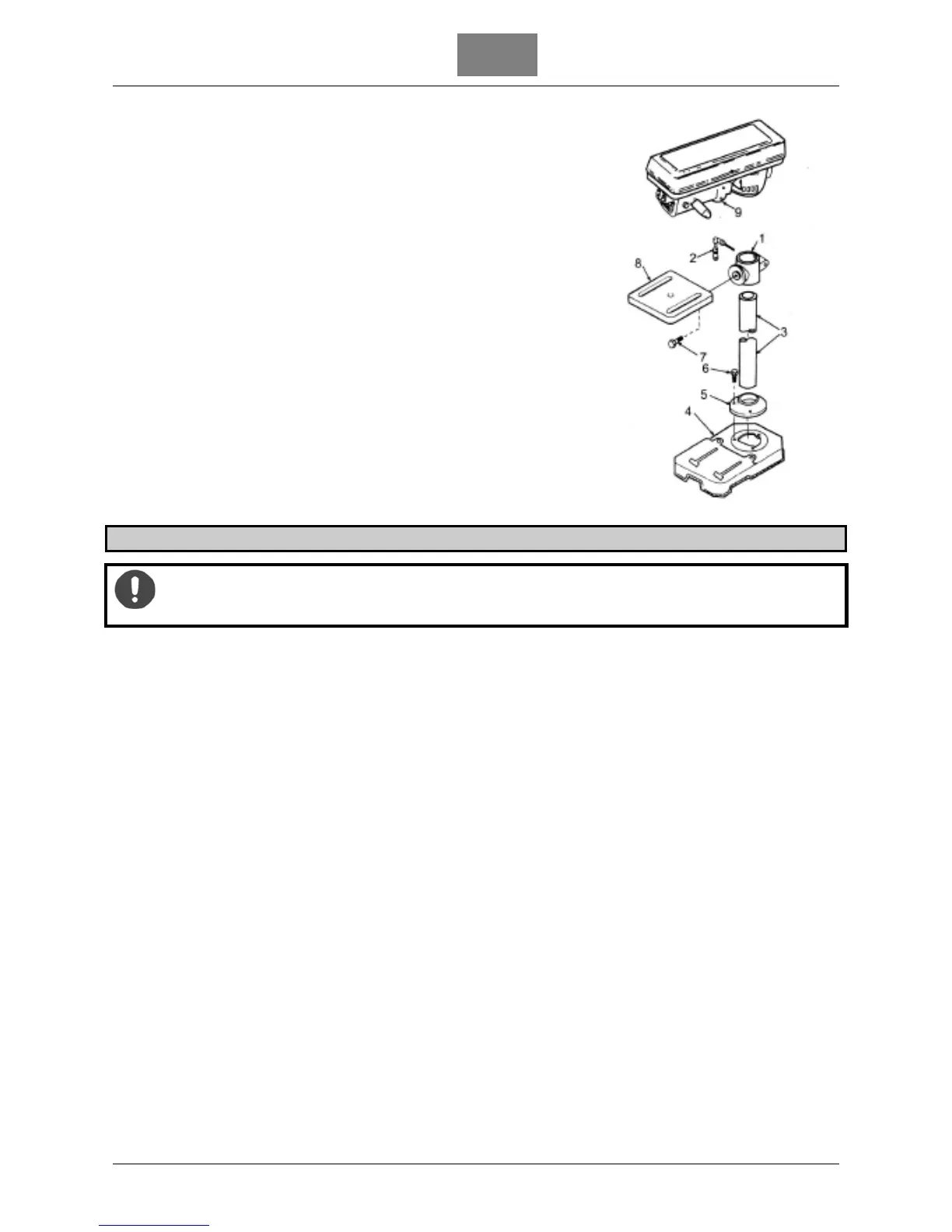

Le carton de la perceuse à colonne contient :
1.
Support de la
table
2.
Poignée de blocage du support
3.
Colonne
4.
Base
5.
Support de la colonne
6.
HD M8x20 vis hexagonales
7.
Vis de blocage de de l’inclinaison de la t
able
8.
Table
9.
Tête de la machine
MONTAGE DE LA PERCEUSE A COLONNE
AVERTISSEMENT : POUR VOTRE SECURITE, NE JAMAIS CONNECTER LA FICHE DE
LA MACHINE A LA PRISE DE COURANT AVANT D’AVOIR COMPLETEMENT
ASSEMBLE LA MACHINE SELON LES ETAPES SUIVANTES.
1. Positionnez la base de la perceuse au sol. Enlevez le film de protection.
2. Enlevez le film de protection de la colonne. Placez l’ensemble de la colonne sur la base, en alignant les
trous du support de la colonne avec les trous de la base.
Repérez les HD M8x20 vis hexagonales (voir illustration) dans le sachet de visserie
.
Place
z un boulon dans chaque trou à travers le support de colonne et la base et serrez à l’aide d’une clé à
molette.
3.
Glisser la table et son support sur la colonne par le haut.
4.
Repérez la poignée de verrouillage du support dans la boîte de pièces détachées. Placez la poignée
de
verro
uillage du support dans le support de la table (côté gauche) et serrez à la m
ain.
5.
Soulevez délicatement la tête de la perceuse et positionnez-la s
ur la
6.
colonne en s’assurant que la tête soit insérée au maximum sur la colonne. Alignez la tête avec le plateau
et la base. En utilisant une clef Allen de 4mm serrez les deux vis de fixation de la tête sur la colonne. C
es
vis se trouvent sur le
côté de la tête dans l’axe de la colonne.
7.
Repérez les 3 poignées de commande de montée/descente de la tête de la perceuse parmi les pièce
s
détachées. Vissez les poignées dans les tarauds du moyeu de la broche et serrez correctement.
8. Nettoyez l’extrémité de l’arbre de la perceuse pour enlever tous les résidus de graisse avant de fixer le
mandrin. Nettoyez le trou conique du mandrin. Nettoyez la surface conique de l’arbre avec un chiffon
prop
re. Assurez-vous qu’il n’y ait pas de particules étrangères collées sur ces surfaces. La moindre saleté
sur l’une de ces surfaces peut empêcher la broche de se positionner correctement. Insérez le mandrin sur
l’arbre comme illustré ci-contre. Débloquez la poignée de blocage du support et montez le plateau jusqu’à
ce qu’il se situe à environ 5 cm en dessous de la pointe du mandrin. Tournez le manchon dans le sen
s
horai
re et ouvrez complètement les mâchoires du mandrin. Positionner une pièce de bois entre la table
et
le mand
rin pour éviter d’abimer le mandri
n.
Actionne
z la descente de la tête et forcez le mandrin contre le plateau jusqu’à ce que le mandrin
soit
parfaitem
ent emmanché sur la broche. Vérifier que le mandrin est parfaitement emboité et qu’il ne s
e
détache pa
s.
9.
Positionner le protecteur de mandrin avec la tige de butée de profondeur sur le cylindre situé au-des
sus
du
nez de broche. Attention la tige de butée doit passer dans le perçage latéral sur le coté gauche de la
tête de la machine. visser la vis M5x 12 de sorte que le protecteur soit parfaitement maintenu le cylindre.
Régler les deux écrous sur la tige de butée et positionner l’aguille sur l’extrémité de la tige. L’aiguille doit
indiquer la profondeur de perçage.
