33

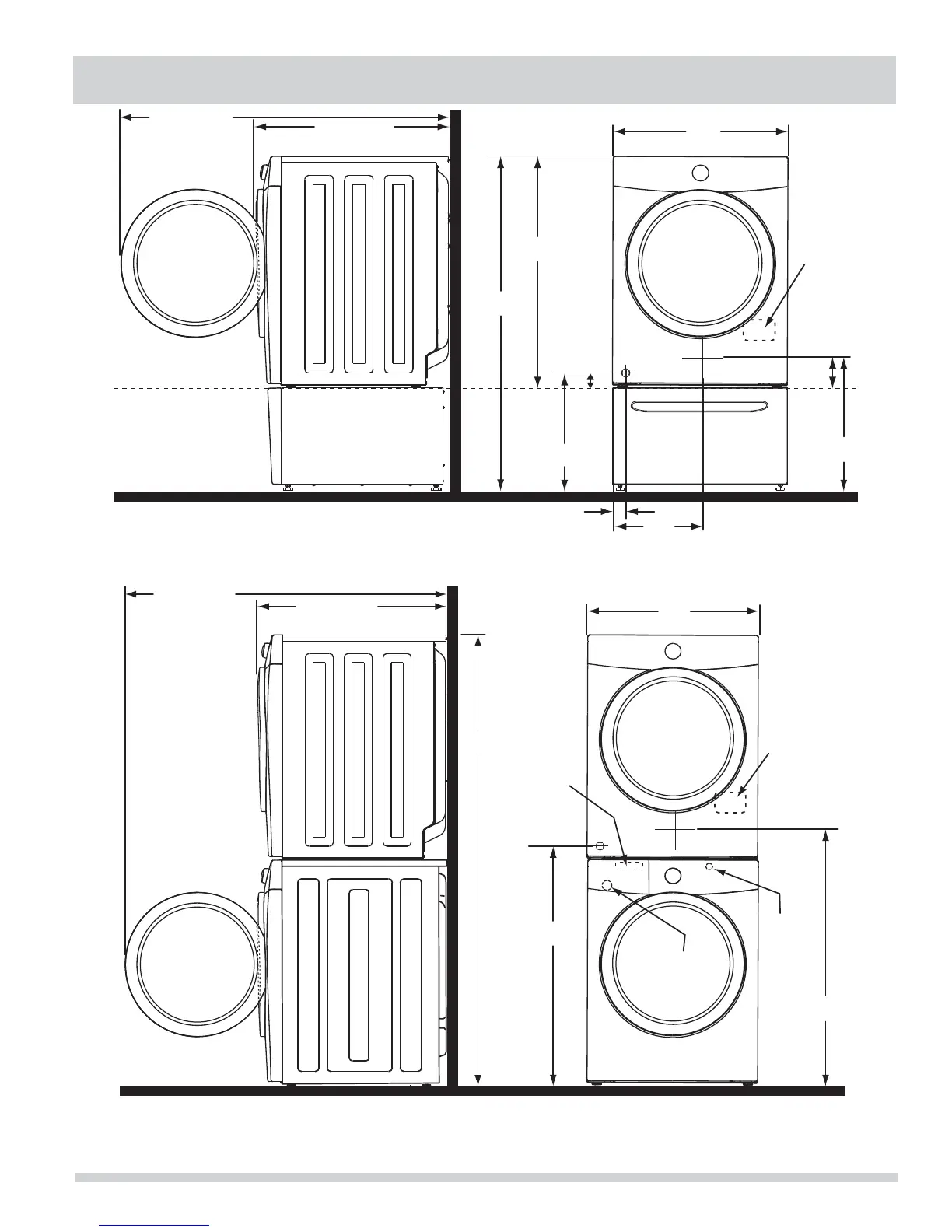

DIMENSIONS DE L’INSTALLATION DE SÉCHEUSE
Plancher
* Pour obtenir ces dimensions de profondeur minimales, la sécheuse doit être ventilée tout droit par l’arrière. L’utilisation d’un coude à 90° à courbe immédiate (orienté vers la droite) nécessite environ 0.75 po (2 cm)
de profondeur de plus pour l’installation. Les sécheuses superposées munies d’un système d’évacuation de l’air vers le haut requièrent environ 4 po (10.2 cm) de profondeur de plus pour l’installation. Les sécheuses
superposées munies d’un système d’évacuation de l’air vers le bas requièrent environ 2.25 po (6.5 cm) de profondeur de plus pour l’installation. Les sécheuses superposées munies d’un système d’évacuation de l’air
vers la gauche requièrent environ 3.75 po (9.5 cm) de profondeur de plus pour l’installation.
1
La longitud de las mangueras de admisión de agua caliente y fría es de aproximadamente 43” (109 cm).
2
La longitud del cable de alimentación es de aproximadamente 60” (152,5 cm).
3
La longitud de la manguera de desagüe es de aproximadamente 52” (132 cm).
51.4” (131cm)
Avec la porte
grande ouverte
30.3” (77cm)*
À partir de l’avant de la porte
lorsqu’elle est fermée
71.5”
(182cm)
37”
(94cm)
39”
(99cm)
27.0”
(68.5cm)
Alimentation
électrique
à l’arrière de
la sécheuse
Alimentation en
gaz à l’arrière de
l’appareil à gaz
Raccord de
l’alimentation
en eau à l’arrière
de la laveuse
1
Hauteur de la
ligne centrale
de l’évent arrière
* Pour obtenir ces dimensions de profondeur minimales, la sécheuse doit être ventilée tout droit par l’arrière. L’utilisation
d’un coude à 90° à courbe immédiate (vers la droite ou vers le bas sur une sécheuse autonome) nécessite environ 2
cm (0.75 po) de profondeur de plus pour l’installation. Les sécheuses montées sur un socle ou autonomes munies d’un
système d’évacuation de l’air vers le haut requièrent environ 10.2 cm (4 po) de profondeur de plus pour l’installation. Les
sécheuses montées sur un socle ou autonomes munies d’un système d’évacuation vers la gauche nécessitent environ
3.75 cm (9.5 po) de profondeur de plus pour l’installation. Les sécheuses montées sur un socle munies d’un système
d’évacuation de l’air vers le bas requièrent environ 5.7 cm (2.25 po) de profondeur de plus pour l’installation.
Sécheuse autonome
sur le plancher
Sécheuse montée sur
le socle optionnel
Plancher
36.0”
(91.5cm)
51.25”
(130cm)
27.0”
(68.5cm)
3.7”
(9.5cm)
19.0”
(48cm)
13.50”
(34.5cm)
Du côté jusqu’au
centre de l’évent arrière
3.75”
(9.5cm)
16.9”
(43cm)
1.6”
(4cm)
51.4” (131cm)
Avec la porte
grande ouverte
30.3” (77cm)*
À partir de l’avant de la porte
lorsqu’elle est fermée
Alimentation
électrique
à l’arrière de
la sécheuse
Alimentation en
gaz à l’arrière de
l’appareil à gaz
Hauteur de la
ligne centrale
de l’évent arrière
Tuyau de vidange
à l’arrière de la laveuse
3
Cordon
d’alimentation
à l’arrière de la
laveuse
2
