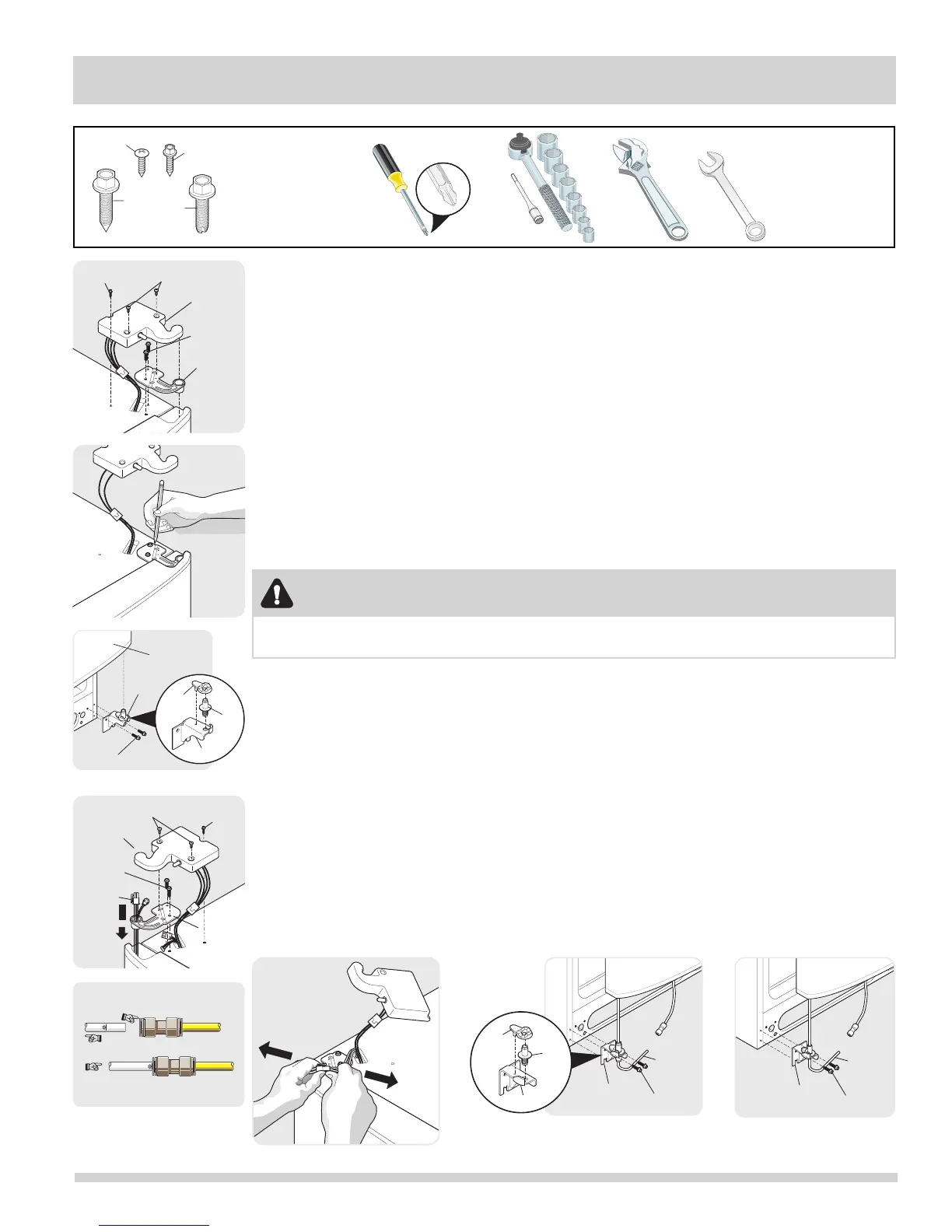

7
Asegúrese de que el cordón eléctrico esté desenchufado del tomacorriente de la pared.
2 Abra ambas puertas y retire la rejilla inferior (como se explica en las instrucciones de instalación
incluidas con su electrodoméstico).
3 Retire todo alimento que haya en los compartimientos de la puerta.
4 Cierre las puertas.
Retire los tres tornillos de la cubierta que cubre cada bisagra superior de la puerta.
2 Levante la cubierta de la bisagra hacia arriba para retirarla.
Marque levemente con un lápiz alrededor de la bisagra superior de la puerta. Esto facilita la
reinstalación.
2 Retire los dos tornillos de la bisagra superior. Levante la puerta para sacarla de la bisagra inferior
y déjela a un lado.
3 Retire los dos tornillos de la bisagra inferior y la bisagra si es necesario.
Para reinstalar la puerta del refrigerador, invierta los pasos anteriores.
Herramientas necesarias:
Y
OO
Destornillador de punta Philips
MR
Juego de llaves
de cubo
Llave
ajustable
Llave fija
de 3/8”
Tornillo
delantero
de la cubierta
de la bisagra
superior
Tornillo trasero
de la cubierta
de la bisagra
superior
Tornillo de
la bisagra
superior
Tornillo de
la bisagra
inferior
Puerta
Conjunto de
la bisagra
Tornillos
Cerrador
Pasador
Bisagra
PRECAUCIÓN
Asegúrese de dejar las puertas en una posición segura para que no puedan caerse ni causar lesiones
personales.
Tornillo trasero
de la cubierta
Tornillos delanteros
de la cubierta
Cubierta de
la bisagra
superior
Tornillos de
la bisagra
Bisagra
superior
TO DISCONNECT
1. Press outer ring against face
of fitting
2. Pull to
remove tube
TO CONNECT
Insert tube and
push until mark touches face of fitting
Puerta
Conjunto de
la bisagra
Tu bería del
suministro
de agua
Tornillos
Puerta
Conjunto de
la bisagra
Tubería del
suministro
de agua
Cerrador
Pasador
Bisagra
Tornillos
Tornillo trasero
de la cubierta
Tornillos delanteros
de la cubierta
Cubierta de
la bisagra
superior
Tornillos de
la bisagra
Bisagra
superior
Cable
multifilar
Retire los dos tornillos de la cubierta que cubre cada bisagra superior de la puerta.
2 Levante la cubierta de la bisagra hacia arriba para retirarla.
Separe el conector de cable multilar ubicado sobre la bisagra superior. Sostenga rmemente
ambos lados del conector y sepárelos.
2 Marque con un lápiz levemente alrededor de la bisagra. Esto facilita la reinstalación.
3 Separe el tubo de agua del conector ubicado debajo de la puerta. El conector se desacopla
cuando se oprime hacia adentro el manguito exterior.
4 Retire los tornillos de la bisagra superior y tire del cable multilar a través de ella. Levante la
puerta para desacoplarla de la bisagra inferior.
Retire los dos tornillos de la bisagra inferior y la bisagra si es necesario.
6 Coloque la puerta de costado para evitar que se dañe el tubo de agua que se extiende desde
la bisagra inferior.
Para reinstalar la puerta del congelador, invierta los pasos anteriores.
