9
PRECAUCIÓN
NOTA
Antes de instalar el frigoríco nuevo, es conveniente conocer
las recomendaciones de las autoridades locales de la vivienda
en materia de tuberías de agua y materiales utilizados.
Dependiendo de las normas locales o estatales para la
construcción, Electrolux aconseja emplear la tubería Smart
Choice® 5305513409 (tubo de acero inoxidable de 1,82 m) en
viviendas que dispongan de llave de paso, y la tubería Smart
Choice® 5305510264 (tubo de cobre de 6 m con válvula
transversal autorroscantes) en los demás casos. Para obtener
más información, visite www.frigidaire.com/store.
Antes de instalar la tubería de suministro de agua, se necesita lo
siguiente:
• Herramientas básicas: llave inglesa, destornillador de hoja
plana y destornillador de tornillo PhillipsTM
• Una tubería de agua fría en la vivienda con presión de
entre 30 y 100 psi
• Una tubería de suministro de agua con tubos de cobre o acero
inoxidable de 6,4 mm de diámetro exterior. Para determinar
la longitud que deben tener los tubos, mida la distancia que
separa la cañería de agua fría de la válvula de admisión del
sistema de fabricación de hielo que hay en la parte trasera del
frigoríco. Súmele aproximadamente 2,1 metros para que sea
posible mover el frigoríco para limpiarlo (como se muestra).
• Una llave de paso para conectar la tubería de suministro de
agua al suministro de agua doméstico. NO utilice llaves de
paso autoperforantes.
• Una tuerca de compresión y un casquillo (manguito) para
conectar la tubería de suministro de agua de cobre a la
válvula de admisión del sistema de fabricación de hielo
Para conectar la tubería de suministro de agua a la válvula de
admisión del sistema de fabricación de hielo
1. Desconecte el frigoríco de la toma de corriente.
2. Coloque el extremo de la tubería de suministro de agua en
el fregadero o en un cubo. Abra el suministro de agua y
deje que el agua uya por la tubería hasta que salga limpia.
Cierre el suministro de agua mediante la llave de paso.
3. Quite y deseche la tapa de plástico de la toma del grifo.
4. Si utiliza tubos de cobre, deslice la tuerca de compresión
metálica, seguida del casquillo (manguito), en la tubería
de suministro de agua. Encaje la tubería de suministro
de agua en el grifo (6,4 mm). Deslice el casquillo
(manguito) en la toma del grifo y apriete la tuerca
de compresión en el grifo de forma manual. Luego
utilice una llave para darle otra media vuelta, pero SIN
apretarla en exceso. Consulte la Figura 1.
Si utiliza tubos de acero inoxidable, la tubería ya tiene
instalados la tuerca y el casquillo. Deslice la tuerca de
compresión en la toma del grifo y apriétela a mano en el
grifo. Luego utilice una llave para darle otra media vuelta,
pero SIN apretarla en exceso. Consulte la Figura 2.
5. Utilice la abrazadera de acero y el tornillo para jar la
tubería de suministro de agua (sólo tubos de cobre) al
panel trasero del frigoríco, como se muestra.
6. Enrolle 2 vueltas y media la tubería (sólo tubos de cobre)
que sobre detrás del frigoríco, como se muestra, y
disponga los tubos enrollados de manera que no vibren
ni sufran desgaste en contacto con otras supercies.
7. Abra el suministro de agua mediante la llave de paso y apriete
las conexiones por las que se produzcan fugas de agua.
8. Vuelva a conectar el frigoríco a la toma de corriente.
9. Encienda el sistema de fabricación de hielo. Baje la palanca
de los circuitos (instalada en el lateral) o mueva el interruptor
de encendido/apagado del sistema de fabricación de hielo
hasta la posición “I” (en la parte trasera).

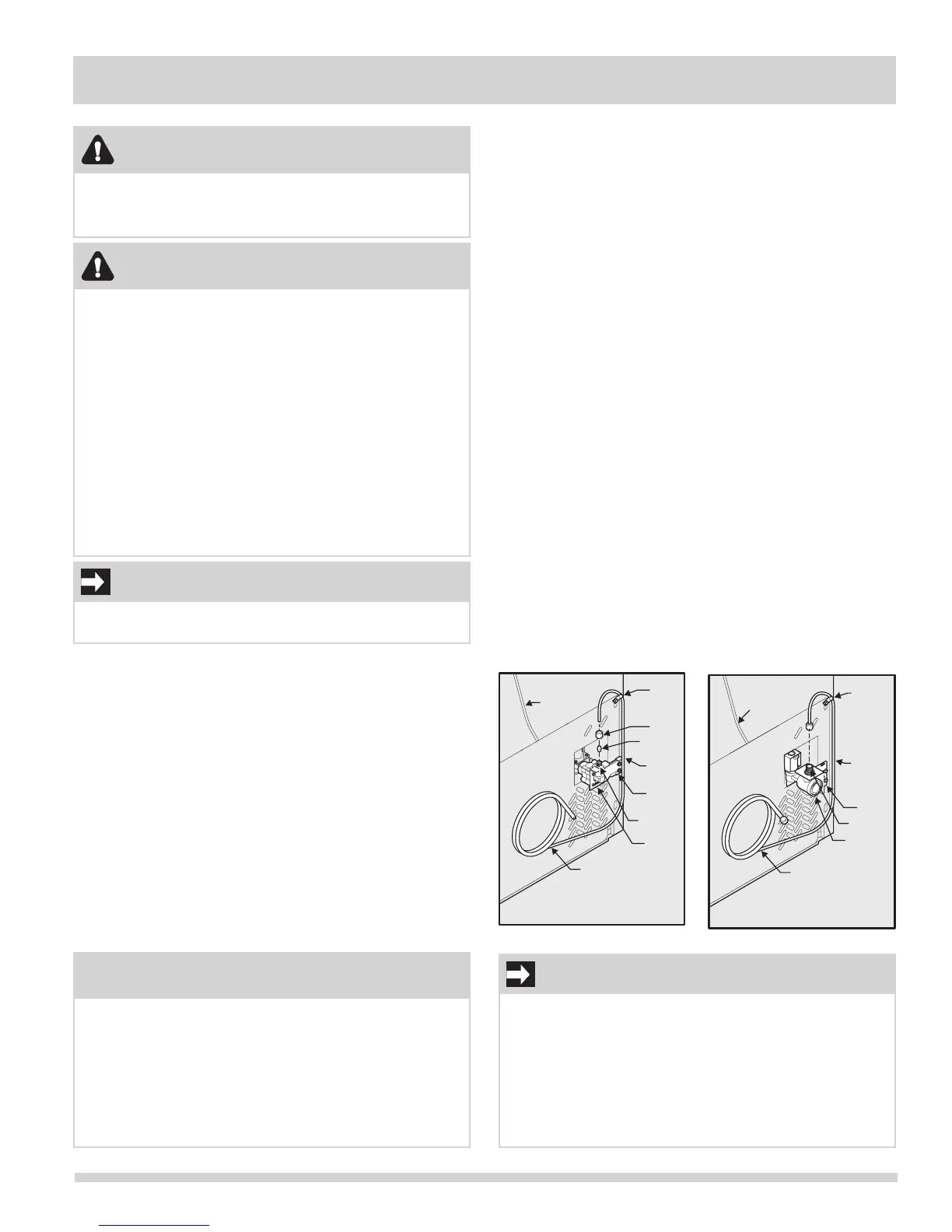

Tubería de agua de cobre
desde el suministro de agua
del hogar
(Deje suficiente tubería enrollada que
permita mover hacia afuera
el refrigrador para hacer la limpieza.)
Guarnición
(Manguito)
Tubería
de agua
de cobre
Válvula
de agua
Admisión
de la válvula
Soporte
de la válvula
de agua
Abrazadera
de acero
Tubería de agua
de plástico hacia
el tubo de llenado
de la máquina
de hacer hielo
Tuerca de
compresión
de latón
Tubería de agua de acero
inoxidabley1,82mdel
suministro de agua doméstico
Tubería de agua
de acero
inoxidable
Grifo
Toma de
grifo
Conexión
para grifo
Abrazadera
de acero
Tubosde aguade plástico
a tubo del sistemade
fabricación de hielo
ADVERTENCIA
IMPORTANTE
Asegúrese de que la tubería de suministro de agua se ha
conectado conforme a los reglamentos de fontanería locales.
IMPORTANTE
Después de conectar el suministro de agua, consulte “Cómo
preparar el suministro de agua” para obtener información
fundamental sobre la forma de cebar y vaciar de agua el
sistema de suministro.
El sistema de suministro de agua del frigoríco incluye varias
tuberías, un ltro de agua, un grifo y un depósito de agua.
Para garantizar el correcto funcionamiento del dispensador
de agua, este sistema tendrá que estar completamente lleno
de agua cuando se conecte el frigoríco a la tubería de agua
doméstica por primera vez.
