Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_rev16
73

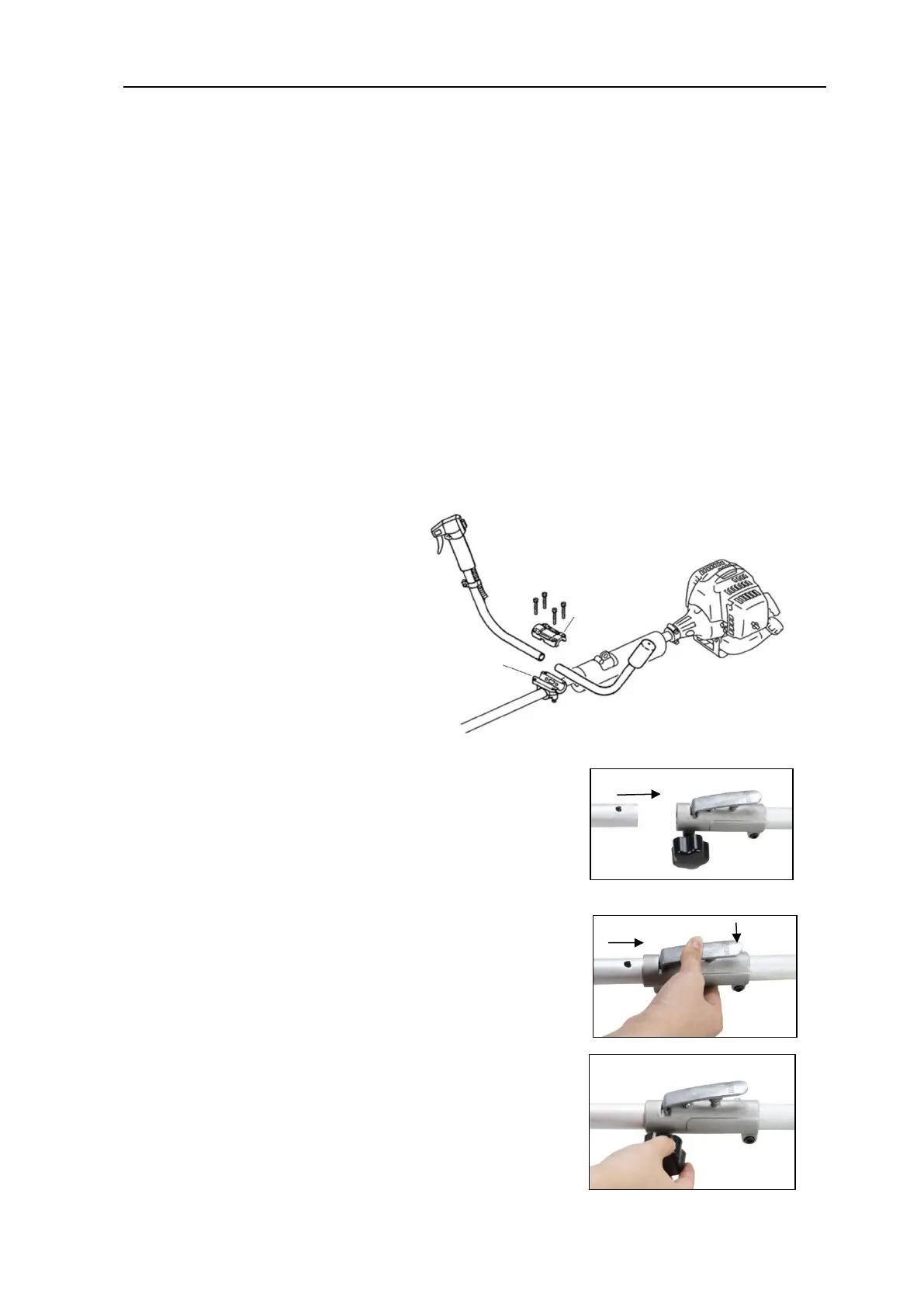

8. Montage de l’appareil
Fixation de la poignée
La poignée doit être montée avant l'utilisation.
Pour une installation correcte, suivez les illustrations ci-dessous.
Montage du tube de la poignée
Placez le connecteur B de haut en bas sur le tube de l'arbre de transmission, vissez les
deux connecteurs et le tube d'arbre de transmission ensemble.
Placez la poignée dans la douille de serrage fournie, qui est déjà fixée au tube de l'arbre.
Placez maintenant l'autre coquille sur le dessus et vissez les deux demi-coquilles et le tube
de saisie ensemble. Veuillez prêter attention à la "Vue d'ensemble des composants" au
chapitre 7 pour vous assurer que la poignée est dans la bonne position !
Montage de l'essieu moteur
1). Placez le tube contre l'arbre principal de manière à ce
que le trou de l'essieu soit aligné avec le boulon de
verrouillage de la pièce de raccordement.
2). Actionnez le boulon de verrouillage et insérez le tube
dans l'arbre principal. Relâchez le boulon de verrouillage
et assurez-vous que celui-ci soit bien encastré dans le
trou.
3). Tournez la molette dans le sens des aiguilles d'une
montre pour sécuriser la connexion.
