5

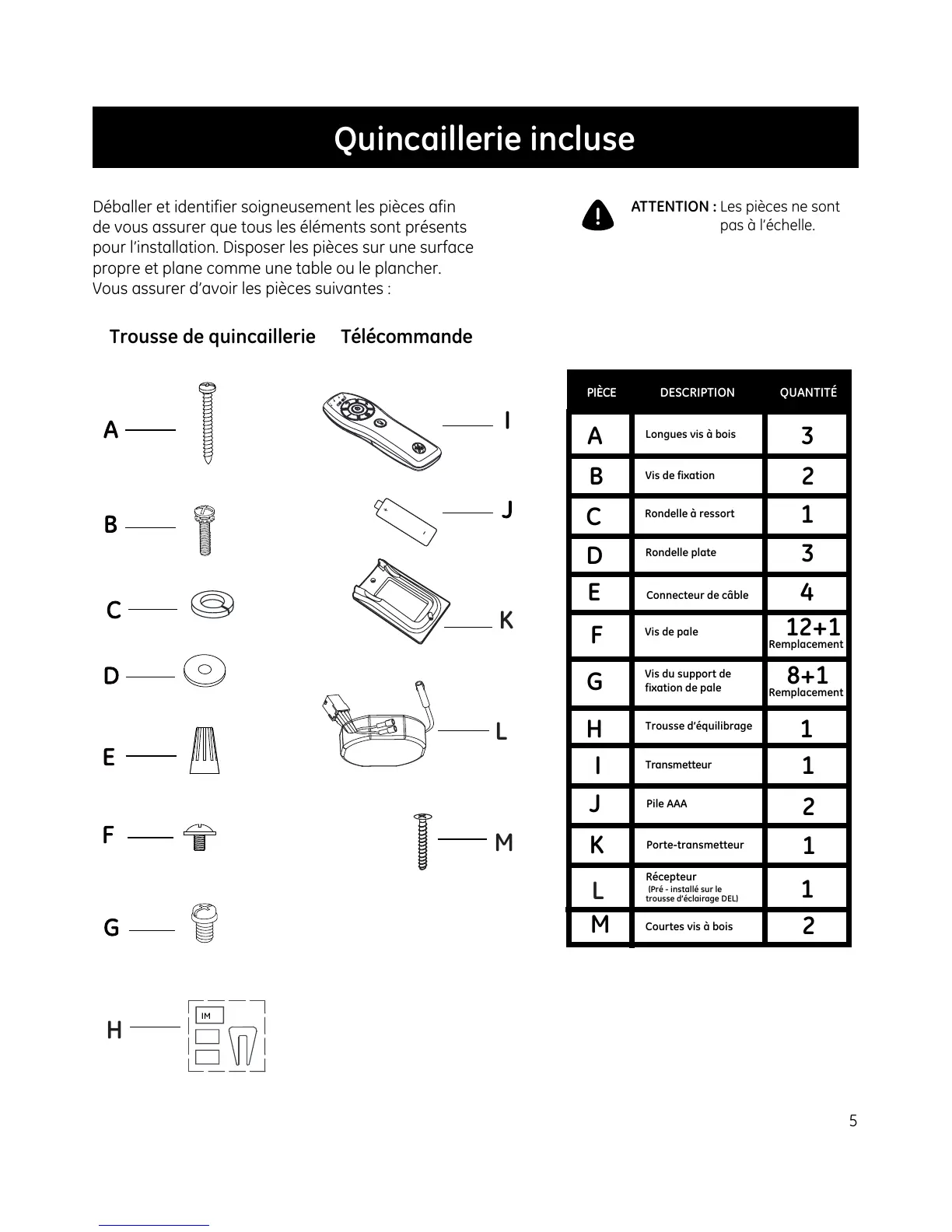

Quincaillerie incluse
Déballer et identifier soigneusement les pièces afin
de vous assurer que tous les éléments sont présents
pour l’installation. Disposer les pièces sur une surface
propre et plane comme une table ou le plancher.
Vous assurer d’avoir les pièces suivantes :
ATTENTION : Les pièces ne sont
pas à l’échelle.
Trousse de quincaillerie Télécommande
A
3
E
4
C
3
I 1
B 2
H 1
D
12+1
Remplacement
PIÈCE DESCRIPTION
Longues vis à bois
Vis de pale
Transmetteur
Vis de fixation
Connecteur de câble
Pile AAA
Courtes vis à bois
Rondelle plate
Trousse d’équilibrage
Porte-transmetteur
QUANTITÉ
G
1
Rondelle à ressort
J
K
2
2
8+1
Remplacement
Vis du support de
fixation de pale
F
M
1
H
L
+
-
K
M
Récepteur
(Pré - installé sur le
trousse d’éclairage DEL)
L
1
IM
