31-2000356 Rev.0 7

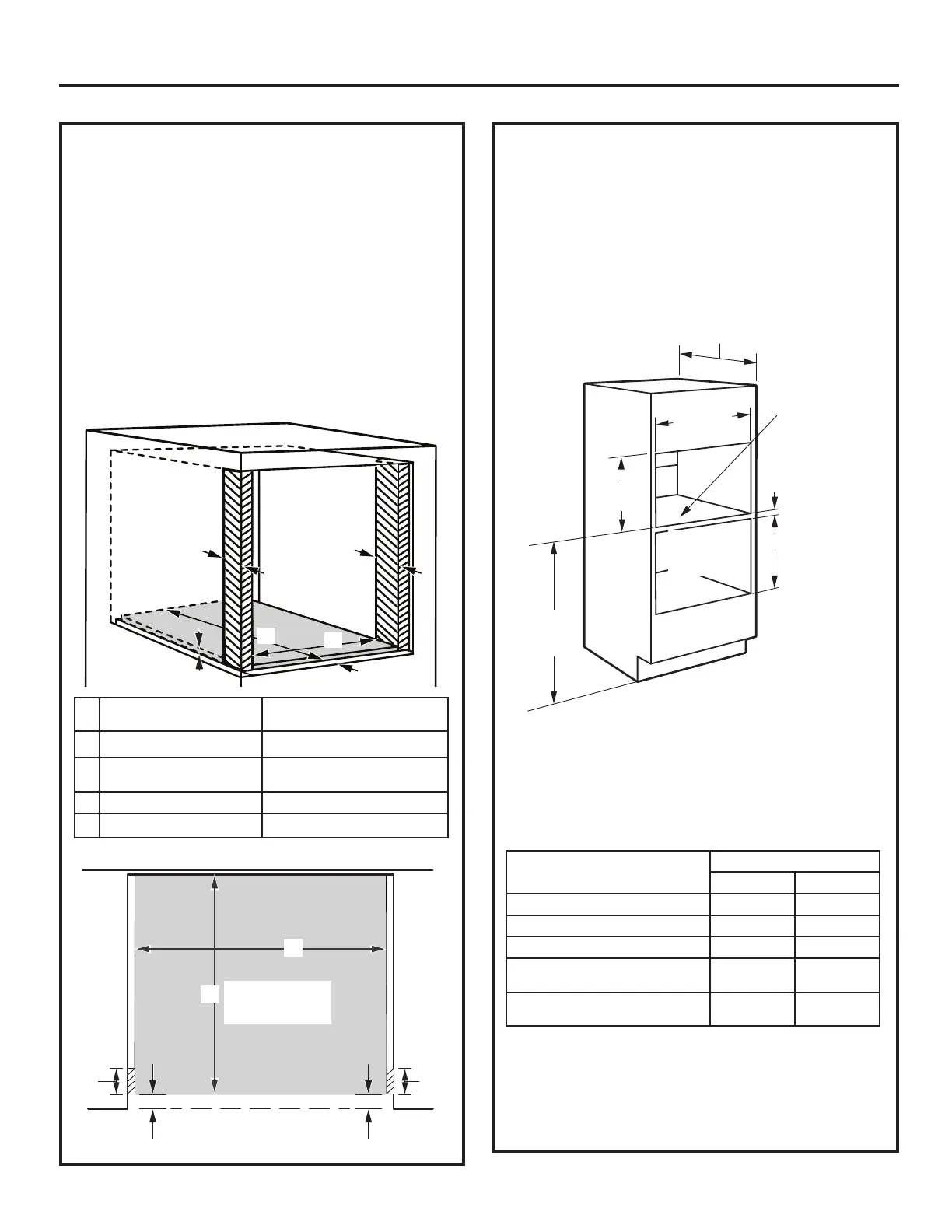

PREPARE EL INTERIOR
Corte e instale los ristreles laterales:
• Corte los ristreles de madera laterales a la altura de
la abertura del gabinete y a aproximadamente 2 1/2”
de profundidad. Instale, a cada lado, a 1 3/8” desde
la cara frontal del gabinete.
Corte e instale el ristrel inferior:
• Corte el ristrel de madera a una altura de 1 1/8”,
una profundidad del gabinete menos 1 3/8” y un
ancho de 25 ¼” para que coincida entre los ristreles
laterales. Instale en el piso del gabinete entre los
ristreles laterales, persione el mismo completamente
hacia atrás contra la pared del gabinete y asegúrese
de que su cara frontal se alinee con las caras
frontales de los ristreles laterales (brecha de 1 3/8”
desde la cara frontal del gabinete).
Preparación de la Instalación para el Montaje al Ras (Monogram Únicamente)
A Profunidad de los ristre-
les laterales
0tQGHƎ
B Altura del ristrel inferior 1-1/8”
C Profundidad del ristrel
inferior
Profundidad del gabinete
menos 1 3/8”
D Ancho del ristrel inferior 25-1/4”
E Los tres ristreles 1 1/4
VISTA
SUPERIOR
Cara Frontal del Gabinete
EE
A A
C
D
E
C
B
D
A A
PREPARACIÓN DE LA
ABERTURA
El Advantium puede ser instalado junto con otros
electrodomésticos. Siempre siga las instrucciones de
instalación de cada producto, a fin de completar la
instalación.
Instalación Simple de Advantium
Corte la abertura en un gabinete siguiendo las
dimensiones mostradas.
• El soporte debe estar nivelado y montado de forma
rígida, al ras con el extremo inferior de la abertura.
**19-1/4”
Construya un
fondo sólido,
sostenido por un
contrachapado
de un mínimo
de 3/8” sobre
los cuatro lados.
Deberá poder
sostener el peso
del horno y sus
contenidos.
Mín. de
36 ¾”
F *
0tQGHƎ
Mín. de 2”
*Consulte la siguiente
tabla para conocer
las fugas deseadas a
los costados.
Especificaciones
por
electrodoméstico
Horno o
cajón para
calentar
Instalación al Ras Aprobada
Dimensión F
Fuga de 1/8” Fuga de 1/4”
Advantium Simple 30” 30-
1
/4”
Sobre el Cajón para Calentar 30” 30-
1
/4”
Sobre el Horno 30” 30-
1
/4”
Sobre el Horno y el Cajón para
Calentar
30” 30-
1
/4”
Sobre el Horno con Velocidad de
Cocción Incorporada
30” 30-
1
/4”
** Las fugas superior e inferior están configuradas en
1/8”.
