Placez un écrou de compression et une
bague (manchon) à l’extrémité du tuyau
et branchez-les au robinet d’arrêt.
Assurez-vous que le tuyau soit bien inséré
dans le robinet. Serrez fort l’écrou de
compression.
Pour le tuyau en matière plastique d’une
trousse GE SmartConnect
™
Refrigerator
Tubing, insérez l’extrémité moulée du
tuyau dans le robinet d’arrêt et serrez
l’écrou de compression à la main, puis
serrez un autre demi tour avec une clé.
Si vous serrez trop fort, vous pouvez
occasionner des fuites.
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth of
Massachusetts. Les robinets d’arrêt à étrier
sont illégaux et leur utilisation n’est pas
autorisée au Massachusetts. Consultez votre
plombier local.
BRANCHEZ LE TUYAU
AU ROBINET
7
Ouvrez le robinet d’alimentation principale
d’eau et purgez le tuyau jusqu’à ce que
l’eau soit claire.
Fermez l’eau au niveau du robinet d’eau
après écoulement d’environ 1 litre (1 quart)
d’eau par le tuyau.
PURGEZ LE TUYAU
8
Instructions d’installation
Acheminez le tuyau du tuyau d’eau froide
au réfrigérateur.
Faites passer le tuyau par un trou percé dans
le mur ou le plancher (derrière le réfrigérateur
ou au niveau de l’armoire de cuisine
adjacente), aussi près du mur que possible.
ACHEMINEZ LE TUYAU
6

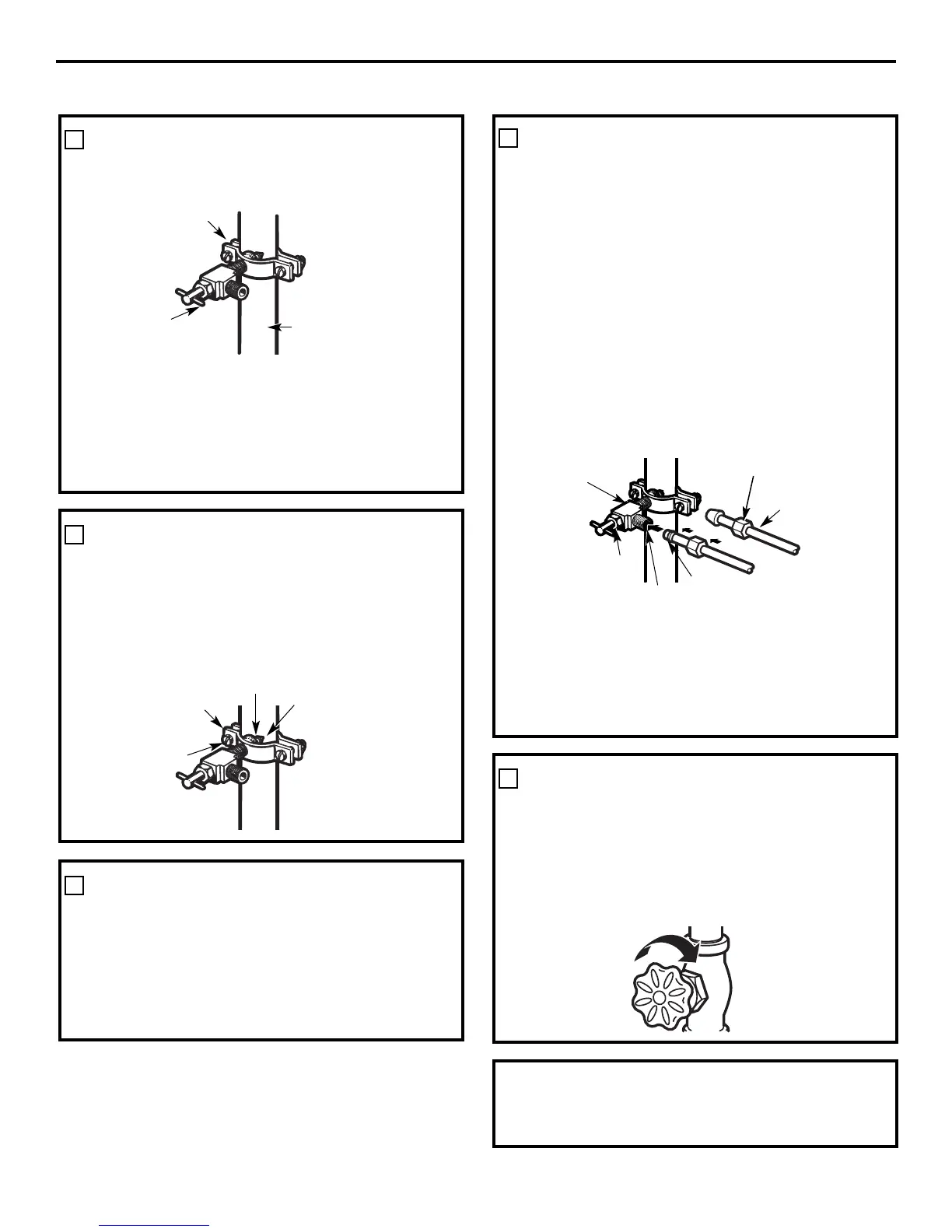

Fixez le robinet d’arrêt au tuyau d’eau
froide à l’aide du collier de serrage.
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth of
Massachusetts. Les robinets d’arrêt à étrier
sont illégaux et leur utilisation n’est pas
autorisée au Massachusetts. Consultez votre
plombier local.
FIXEZ LE ROBINET D’ARRÊT
4
Collier de serrage
Tuyau vertical
d’eau froide
Robinet d’arrêt
à étrier
Serrez les vis du collier jusqu’à ce que la
rondelle d’étanchéité commence à enfler.
NOTE : Ne serrez pas trop. Vous risquez
d’écraser le tuyau de cuivre.
SERREZ LE COLLIER
DE SERRAGE
5
Rondelle
Entrée
Collier de serrage
Vis du
collier
Pour compléter l’installation du réfrigérateur,
retournez à l’étape 1 de la section
Installation
du réfrigérateur
.
Robinet d’arrêt
à étrier
Écrou de compression
Presse-joint
Robinet de sortie
Bague (manchon)
Tuyau
SmartConnect
™
83
