• Retirez le bouchon d’expédition en plastique et le fil qui
sort de l’orifice de sortie du robinet.
Figure 8
Turbine
Orifice de sortie du robinet
Arbre et support de la turbine
Bouchon d’expédition en plastique
REMARQUE : Assurez-vous que la turbine et le support sont
solidement en place dans l’orifice de sortie du robinet. Soufflez
dans l’orifice de sortie du robinet et regardez si la turbine tourne
librement.

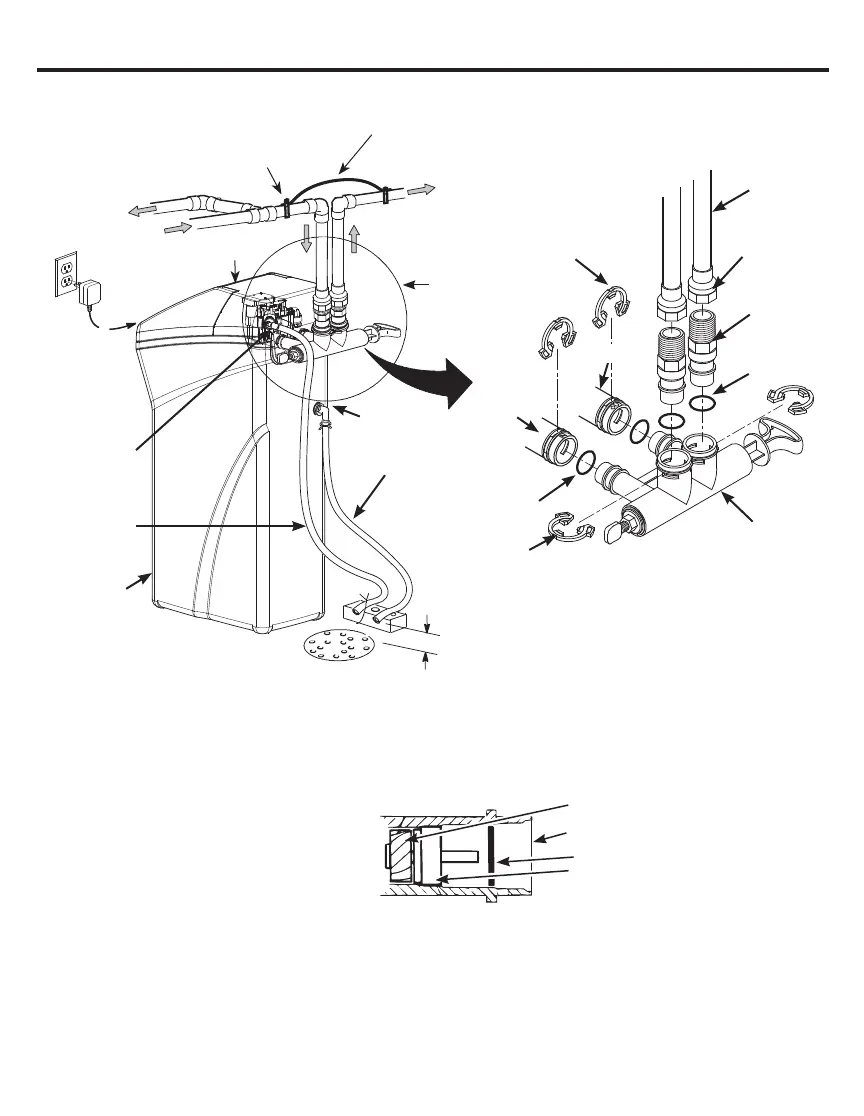

Instructions d’installation
INSTALLATION TYPIQUE
Brides
Entrée
Joint torique
lubrifié
Robinet de
dérivation simple
Joint
torique
Adaptateur
fileté NPTM
1 po
Adaptateur
NPTF 1 po
pour brasure
à enrobage
des bords
(non inclus)
Tuyau
Coupure
antiretour
1 1/2 po
Drain de
plancher
Attacher le tuyau
d’évacuation au-dessus du
drain de plancher
Tuyau de trop-plein
du réservoir de sel*
Coude de
trop-plein
Eau traitée
Tuyau d’alimentation
principal
Ensemble de robinet
de dérivation
Transformateur
enfichable
Vers la
commande
Coude
d’évacuation
Tuyau
d’évacuation
flexible*
*Ne pas connecter le tuyau d’évacuation
de l’adoucisseur sur le tuyau de trop-
plein du réservoir de sel.
REMARQUE
: Voyez la section Exigences pour
la coupure antiretour.
Figure 6
Figure 7
Eau dure
entrante
Vers robinets
extérieurs
Couvercle
supérieur
Réservoir
de saumure
(Stockage du sel)
Brides
Fil de terre
(non incluses)
Brides pour tuyau
(non incluses)
Sortie
