Instrucciones de Instalación

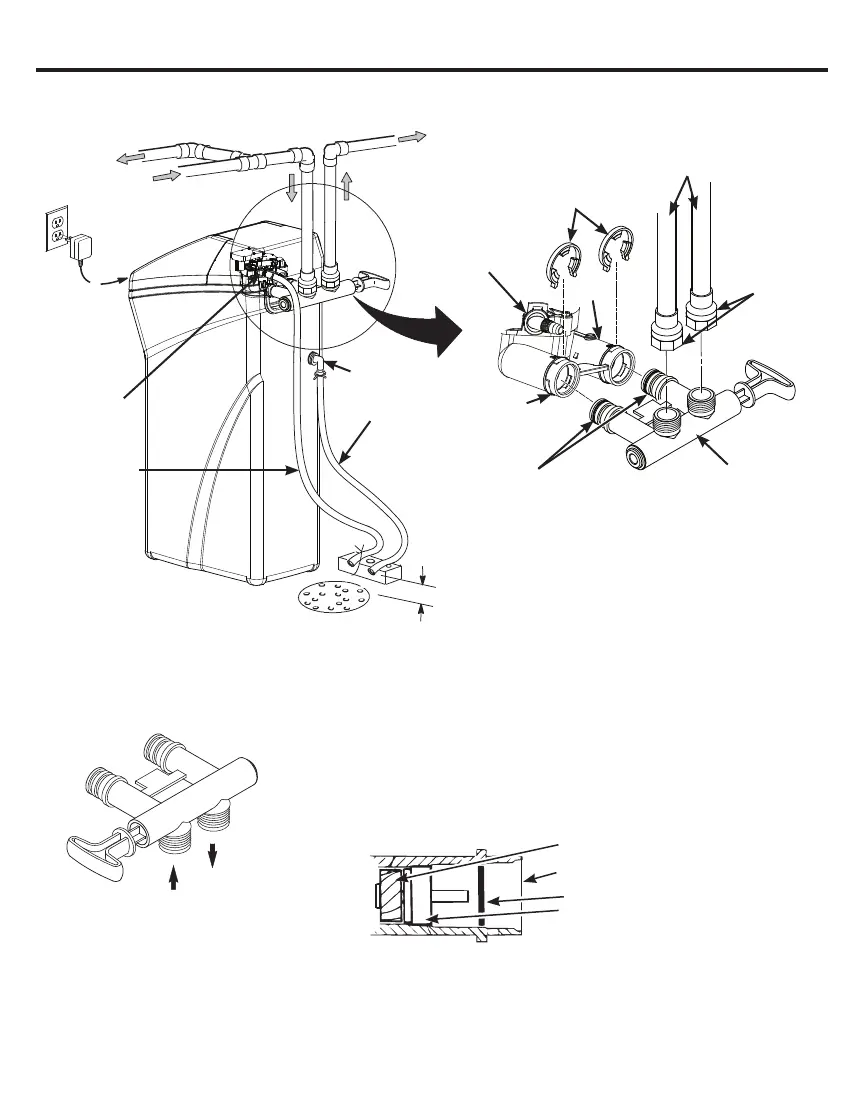

INSTALACIÓN TÍPICA
• Retire el enchufe y el cable del embalaje plástico de la conexión
de salida de la válvula.
Figura 8
Turbina
Conexión de salida de la válvula
Eje y soporte de la turbina
Enchufe plástico del embalaje
NOTA: Asegúrese de que la turbina y el soporte estén firmemente
en sus lugares en la conexión de salida de la válvula. Sople hacia
el puerto de la válvula y observe que la turbina rote libremente.
Sujetadores
Entrada
Salida
Anillo O
lubricado
Válvula de
Desviación
Simple
Adaptador de
Transpiración
NPT de 1”
(no incluido)
Tubería
1-1/2”
air gap
Drenaje por Suelo
Secure Valve Drain Hose in
place over Floor Drain
Manguera de
Desborde del
Salmuera Tanque*
Adaptador para
Desbordes
Agua
Acondicionada
Al Grifos
Externos
Transformador
de Conexión
Al
Controlador
Adaptador
de la Manga
de Drenaje
Manguera de
Drenaje a la
Válvula*
*No conecte la manguera
de drenaje de la válvula del
suavizante de agua al desborde
del tanque de salmuera tanque
NOTE: See “Air Gap Requirements” section.
Figura 6
Figura 7
Adaptador
de la Manga
de Drenaje
Agua Dura
Tubería de Agua
Principal
VÁLVULA DE DESVIACIÓN SIMPLE
Si se conecta a la plomería
a nivel del suelo, instale la
válvula de desviación girada
hacia abajo, como se muestra.
