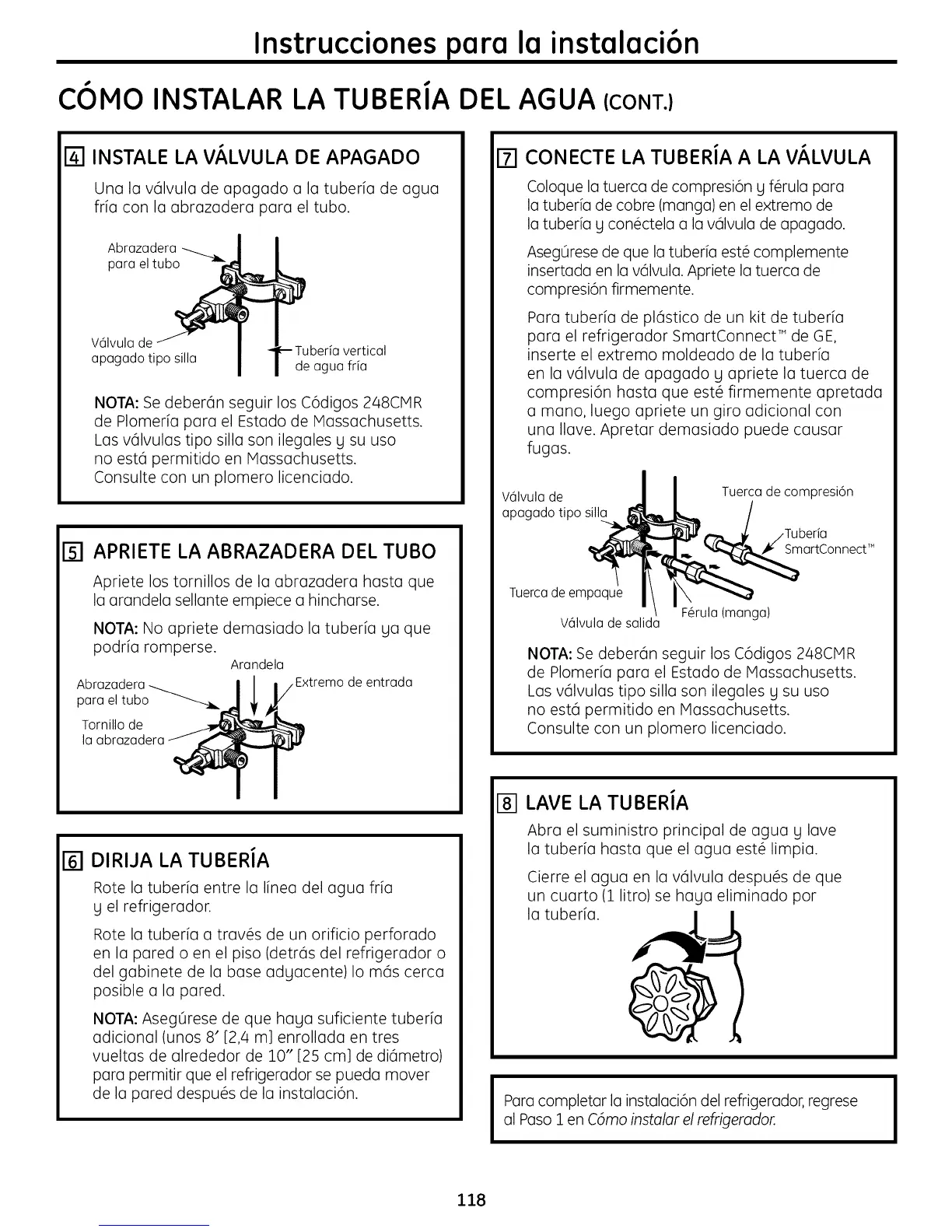

Instrucciones para la instalaci6n
COMO INSTALAR LA TUBERIA DEL AGUA (CONT.)
INSTALE LA V,L,LVULA DE APAGADO
Una la v61vula de apagado a la tuberia de agua
fria con la abrazadera para el tubo.
Abrazadera
paraeltubo
V61vulade
apagado tipo silla
de agua fria
NOTA: Se deber6n seguir los C6digos 248CMR
de Plomer[a para el Estado de Massachusetts.
Las v61vulas tipo silla son ilegales g su uso
no esta permitido en Massachusetts.
Consulte con un plomero licenciado.
APRIETE LA ABRAZADERA DEL TUBO
Apriete los tornillos de la abrazadera hasta que
la arandela sellante empiece a hincharse.
NOTA: No apriete demasiado la tuberia ga que
podria romperse.
Arandela
Abrazadera
parael tubo
Tornillo de
la abrazadera
Extremode entrada
I_1 DIRIJA LA TUBERJA
Rote la tuber[a entre la linea del agua fr[a
g el refrigerador.
Rote la tuberia a trav@s de un orificio perforado
en la pared o en el piso (detr6s del refrigerador o
del gabinete de la base adgacente)Io m6s cerca
posible a la pared.
NOTA: Aseg0rese de que haga suficiente tuber[a
adicional (unos 8' [2,4 m] enrollada en tres
vueltas de alrededor de 10" [25 cm] de di6metro)
para permitir que el refrigerador se pueda mover
de la pared despu@s de la instalaci6n.
ETICONECTE LA TUBERJA A LA V/_LVULA
Coloque la tuerca de compresi6n g f@ula para
la tuber[a de cobre (manga) en el extremo de
la tuberia g con@ctela a la v61vula de apagado.
Aseg0rese de que la tuberia est@complemente
insertada en la v61vula. Apriete la tuerca de
compresi6n firmemente.
Para tuber[a de pl6stico de un kit de tuber[a
para el refrigerador SmartConnect TM de GE,
inserte el extremo moldeado de la tuber[a
en la v61vula de apagado g apriete la tuerca de
compresi6n hasta que est@firmemente apretada
a mano, luego apriete un giro adicional con
una Ilave. Apretar demasiado puede causar
fugas.
V61vulade
apagado tipo silla
Tuerca de compresi6n
SmartConnect T"
Tuerca de empaque
F@rula(manga)
V61vulade salida
NOTA: Se deber6n seguir los C6digos 248CMR
de Plomer[a para el Estado de Massachusetts.
Las v61vulas tipo silla son ilegales g su uso
no est6 permitido en Massachusetts.
Consulte con un plomero licenciado.
I-_ LAVE LA TUBERJA
Abra el suministro principal de agua g lave
la tuber[a hasta que el agua est@limpia.
Cierre el agua en la valvula despu@s de que
un cuarto (1 litro) se haga eliminado por
la tuberia. _._
Para completar la instalaci6n del refrigerador, regrese
al Paso 1 en C6mo instalar el refrigerador.
118
