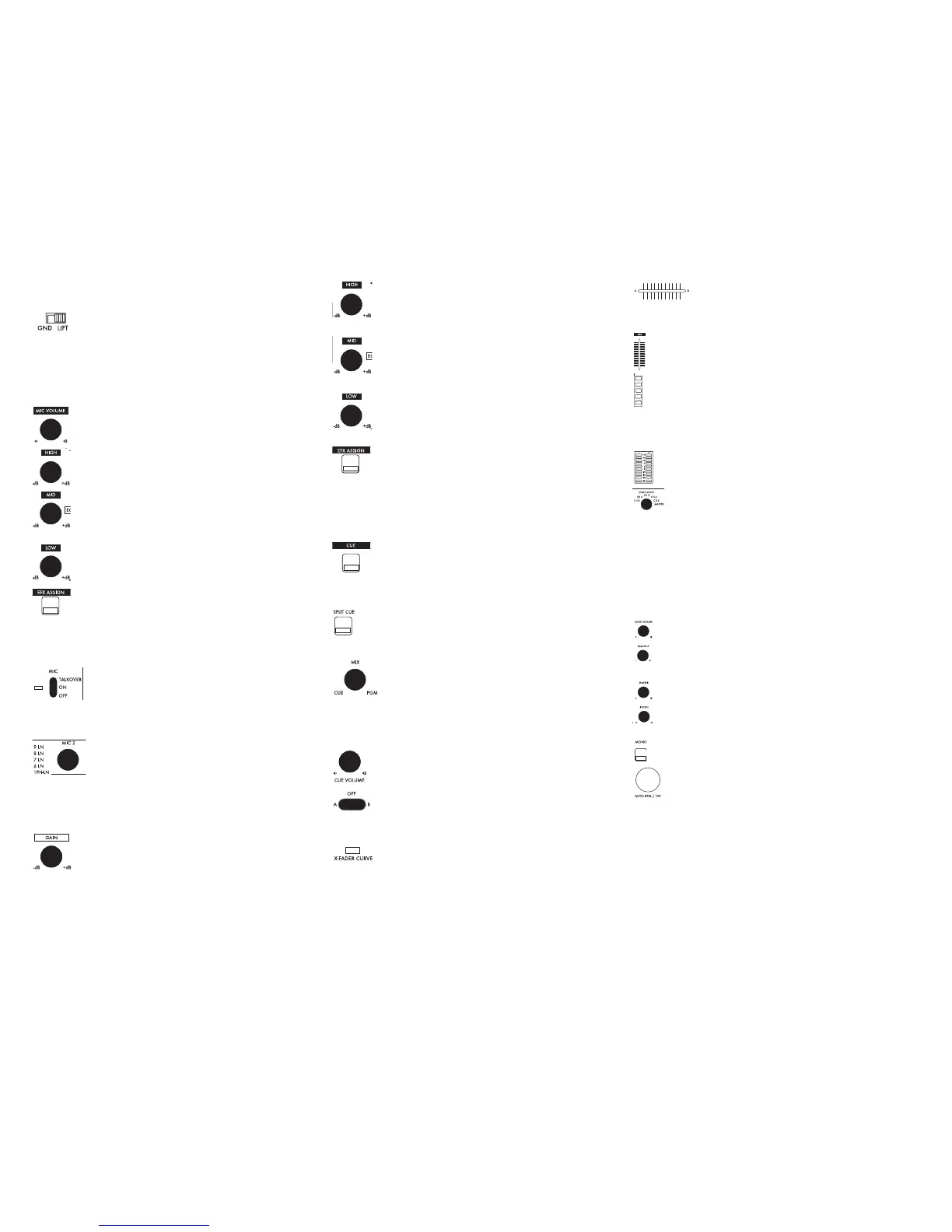

Cette entrée peut être assignée à la Voie 4 ou 5 par le potentiomètre rotatif
A
SSIGNATION DEVICE/CHANNEL (8).
15. C
OMMUTATEUR DE MISE A LA TERRE (56): Ce commutateur per-
met de couper la connexion de la terre et évite ainsi les prob-
lèmes de boucles de masse. Avant de modifier la position de ce commuta-
teur, mettre l’appareil hors tension (Position Off). Si les 2 commutateurs
‘GND’ & ‘LIFT’ sont sur la même position, conservez le commutateur en
position ‘GND’.
FONCTIONS:
1. V
OLUME
MICRO
(2): Ce potentiomètre permet de régler le vol-
ume du micro connecté à l’E
NTREE C
OMBO MICRO 1 XLR-J
ACK
6.35MM (1).
2. C
ORRECTION
PARAMÉTRIQUE AIGU MICRO 1 (3): Ce potentiomètre
permet de modifier, si nécessaire, les aigus du Micro #1. En
position centrale, aucune modification n’est appliquée.
3. C
ORRECTION PARAMÉTRIQUE MÉDIUM MICRO 1 (4): Ce poten-
tiomètre permet de modifier, si nécessaire, les médiums du
Micro #1. En position centrale, aucune modification n’est
appliquée.
4. C
ORRECTION PARAMÉTRIQUE GRAVE MICRO 1 (5): Ce poten-
tiomètre permet de modifier, si nécessaire, les graves du Micro
#1. En position centrale, aucune modification n’est appliquée.
5. A
SSIGNATION D’EFFETS (EFX) AU MICRO 1 (6): Cette touche per-
met d’envoyer le signal du Micro #1 au multi-effets DSP (EFX).
Lorsque la LED de ce bouton est allumée, cela indique que le sig-
nal est envoyé vers le multi-effet DSP. Lorsque cette LED est éteinte, cela
indique que le signal de la voie est envoyé directement vers la sortie, et ce
sans effet.
6. T
OUCHE DE M
ISE EN FONCTION (ON/OFF) DU TALKOVER MICRO
1 (7): Cette touche permet de mettre en fonction ou non le
Micro #1, ainsi que le Talkover. Lorsque le Talkover est en
fonction, toutes les sources audio seront atténuées à l’exception du Micro
#1.
7. M
ATRICE D’ASSIGNATION
(8): Cette fonction présente sur
chaque voie permet d’assigner la source de son choix sur
chacune des voies. .A côté de chaque position du poten-
tiomètre de sélection se trouvent les sources pou-vant y être assignées.
Cette fonction permet de connecter un grand nombre de sources et de
configurer la console de mixage suivant vos habitudes de travail. Tout ceci
à l’aide du S
ÉLECTEUR ROTATIF DEVICE/CHANNEL.
8. R
ÉGLAGE DE GAIN (9): Cette fonction permet d’ajuster au plus
juste le gain de chacune des 5 voies. Ceci permet de corriger les
différences de niveau propre à chaque source ou support utilisé.
En cas de différence de gain importante, vous pouvez visualiser celle-ci à
l’aide du VU M
ÈTRES A LEDS (23), présent sur chaque voie, et procéder au
réglage de gain adéquate à l’aide des potentiomètres rotaifs de RÉGLAGE DE
GAIN.
9. CORRECTION PARAMÉTRIQUE AIGU DE VOIE (10): Ce réglage
présent sur chaque voie, permet de modifier, si nécessaire, les
aigus sur chaque voie. En position centrale, aucune modification
n’est appliquée.
10. C
ORRECTION PARAMÉTRIQUE
MÉDIUM DE VOIE
(11): Ce réglage
présent sur chaque voie, permet de modifier, si nécessaire, les
médiums sur chaque voie. En position centrale, aucune modifi-
cation n’est appliquée.
11. C
ORRECTION PARAMÉTRIQUE GRAVE DE VOIE (12): Ce réglage
présent sur chaque voie, permet de modifier, si nécessaire, les
graves sur chaque voie. En position centrale, aucune modifica-
tion n’est appliquée.
12. T
OUCHE D’ASSIGNATION DES EFFETS (EFX) PAR VOIE (13): Cette
touche, présente sur chaque voie, permet de router le signal
audio vers le multi-effets DSP Lorsque la T
OUCHE D’ASSIGNATION
DES EFFETS (EFX) est activée, la LED s’allume. Une seule voie peut être
assignée au multi-effets DSP. Lorsqu’aucune T
OUCHE D’ASSIGNATION DES
EFFETS (EFX) n’est enclenchée, aucun signal audio ne sera routé vers le
multi-effets DSP. Le son sera directement routé vers le bus Master.
13. T
OUCHE DE PRÉ-ÉCOUTE
(14): Cette touche présente sur
chaque voie permet de router le signal (Pré-fader) de la voie vers
le circuit de pré-écoute afin de l’écouter au casque. Lorsqu’une
touche de P
RÉ-ÉCOUTE est activée, la LED s’illumine. Vous pouvez pré-
écouter plusieurs voies simultanément.
14. T
OUCHE SPLIT CUE
(15): La fonction Split Cue permet d’assigner
dans un écouteur le son de la Pré-écoute et dans l’autre écouteur
le Programme Principal (Master Bus). Cette fonction est partic-
ulièrement utile en l’absence de système de retour.
15. R
ÉGLAGE CUE/PGM (16): Lorsque ce potentiomètre rotatif
est situé à gauche, vous n’entendrez que le signal de la voie
sélectionnée en Pré-écoute. Lorsque ce potentiomètre est
situé à droite, vous n’entendrez que le Programme principal (Master
bus). Lorsque ce potentiomètre est positionné au milieu, vous entendrez
le son de la Pré-écoute & le son du Programme principal simultané-
ment.
16. R
ÉGLAGE VOLUME CASQUE
(17): Ce potentiomètre permet de
régler le volume de la SORTIE CASQUE (18).
17. P
RISE CASQUE (18): Embase Jack 6.35mm pour casque.
18. ASSIGNATION DU CROSSFADER (19): Ce commutateur sert à
assigner la voie au côté A ou B du CROSSFADER (21). Lorsque ce
commutateur est en position centrale (Off), le volume de la voie sera
uniquement contrôlé par le F
ADER LINÉAIRE
, et non par le C
ROSSFADER
(21).
19. RÉGLAGE DE COURBE DU CROSSFADER (20): Ce commutateur
permet de choisir la courbe du CROSSFADER (21). Lorsqu’il situé
à gauche, la courbe du CROSSFADER (21)sera progressive permettant un
mixage précis. Lorsque ce commutateur est postionné à droite, la courbe
du C
ROSSFADER (21) sera moins progressive et la coupure plus courte.
Cette position est recommandé pour le scratch. Pour une coupure encore
plus courte, vous pouvez remplacer le crossfader standard par un RG-
45PRO (Vendu séparément).
20. C
ROSSFADER (21): Cette fonction vous permet de passer
d’une voie à une autre et ce en fonction de leur assigna-
tion au côté ‘A’ ou ‘B’ du CROSSFADER. Pour assigner une voie au
C
ROSSFADER; utilisez le commutateur d’ ASSIGNATION DU
CROSSFADER
(19).
21. CONTRÔLE DU VOLUME DE VOIE (22): Ce potentiomètre linéaire per-
met d’ajuster le niveau audio de chaque voie envoyé vers la sortie
principale.
23. VU M
ÈTRE DE VOIE (23): Ce VU mètre affiche le niveau audio pré-
fader afin de régler le gain de la voie de façon appropriée. Ceci est
utile en gas de différence de gain importante entre les différentes
sources lors d’un mix. Pour un réglage optimal, veuillez ajuster le R
ÉGLAGE
DE G
AIN
(9) jusqu’à ce que la première LED bleue du VU MÈTRE DE
VOIE
s’allume.
24. VU M
ÈTRE M
ASTER A LEDS
(24): Ce VU mètre affiche le niveau
audio de la S
ORTIE
MASTER
. Pour un son de qualité optimale, ne pas
dépasser +5dB sur le vu mètre.
25. SÉLECTION
SORTIE ZONE
(25): Ce sélecteur rotatif vous permet
de choisir une source et de la router directement vers la S
ORTIE
ZONE RCA (64) située en face arrière. Le niveau audio prélevé est pré
fader. Ce qui signifie que toute manipulation du FADER DE VOLUME DE VOIE
(22) n’aura aucune incidence sur le niveau de cette sortie. Cependant, le
signal audio sera affecté dès que vous modifierez le R
ÉGLAGE DE
GAIN
(9)
& les CORRECTIONS PARAMÉTRIQUES (10, 11, 12) de la voie sélectionnée.
Lorsque le commutateur SÉLECTION SORTIE ZONE est positioné SUR Master,
la SORTIE ZONE RCA (64), le signal audio sera identique à celui de la
S
ORTIE CABINE/BOOTH RCA (63).
26. V
OLUME SORTIE ZONE
(26): Ce potentiomètre régle le niveau de la
SORTIE ZONE RCA (64).
27. B
ALANCE (29): Permet de corriger la balance (Niveau Gauche &
Droit) de la sortie Master. Par défaut, ce potentiomètre doit être
réglé au milieu, afin de fournir un niveau équilibré à gauche et à droite.
28. R
ÉGLAGE DU VOLUME PRINCIPAL (MASTER) (30): Ce potentiomètre
permet de régler le niveau de la S
ORTIE MASTER
(59, 60).
29. R
ÉGLAGE DU VOLUME DE LA SORTIE CABINE/BOOTH (31): Ce poten-
tiomètre permet de régler le niveau de la S
ORTIE CABINE/BOOTH RCA
(63).
30. C
OMMTATEUR SORTIE MONO (32): Permet de commuter la SORTIE
MASTER (59, 60) en mode Mono ou Stéréo.
31. CALCULATEUR AUTOMATIQUE/MANUEL DE BPM (33): Permet de
déterminer la vitesse en BPM. En maintenant enfoncée cette
touche durant 1 seconde, le BPM de la voie sélectionnée sera cal-
culé automatiquement. Veuillez assigner cette voie au calculateur de BPM
via la T
OUCHE D’ASSIGNATION DES EFFETS (EFX) (13). Si vous n’avez pas
sélectionné de voie, l’appareil détectera le BPM de la Sortie Master.Si
l’appareil ne peut calculer précisemment le BPM, veuillez taper la mesure
du morceau sur la T
OUCHE CALCULATEUR AUTOMATIQUE/MANUEL DE BPM
jusqu’à ce que le BPM correct s’affiche sur l’ECRAN LCD (36). Pour visu-
aliser le BPM en permanence, appuyez sur la T
OUCHE CALCULATEUR
AUTOMATIQUE/MANUEL DE BPM (33) momentanément et celui-ci sera de
nouveau affiché sur l’ECRAN LCD (36). Lorsque les lettres ‘A BPM’ sont
affichées avec la valeur, cela signifie que le BPM a été détecté automa-
tiquement. Lorsque les lettres ‘T BPM’ sont affichées avec le valeur, cela
signifie que le BPM a été calculé manuellement via la fonction TAP.
