Manuel d'utilisation du rideau d'air
1 Principe de fonctionnement
L'air intérieur est aspiré par le ventilateur à courant transversal du rideau d'air et soufé au sol à haute
vitesse. Le ux d'air orienté vers le bas forme alors un « mur » invisible.
Le rideau d'air est généralement installé sur la partie supérieure d'une porte ou fenêtre ; lorsque celles-ci
sont ouvertes, le ux d'air du rideau d'air peut isoler efcacement l'air intérieur de l'air extérieur.
La perte d'air frais de l'intérieur peut donc être limitée, ce qui permet également d'éviter l'entrée de mous-
tiques et de poussière dans la salle.
La longueur du rideau d'air doit être en accord avec la largeur de la porte ou de la fenêtre, placez deux
équipements ou plus côte à côte pour couvrir totalement la largeur de la porte ou de la fenêtre.
An d'obtenir de meilleurs résultats, l'extérieur du rideau d'air doit être parallèle au cadre de porte ; as-
surez-vous que la vitesse du ux d'air qui arrive au sol est supérieure à 2,5 mètres/s.
2 Spécication
Modèle
Longueur
(mm)
Diamètre de la
turbine (mm)
Alimentation
Entrée de
puissance (W)
Bruit dB (A) Poids (kg)
L×P×H
(mm×mm×mm)
FM-1.25-9-K 900 125
220-240 V~
50 Hz/60 Hz
110 59 16 900×206×215
FM-1.25-12-K 1200 125
220-240 V~
50 Hz/60 Hz
140 61 20 1200×206×215
FM-1.25-15-K 1500 125
220-240 V~
50 Hz/60 Hz
180 61 25 1 500X206X215
3 Installation
L'emplacement d'installation doit être sufsamment solide et ne présenter aucune vibration. L'équipe-
ment ne peut pas être installé dans un endroit humide ou présentant des fuites d'eau ; évitez également
l'exposition directe au soleil.
Méthode d'installation :
(1) Retirez le châssis mural, placez les xations au mur an de conrmer et de marquer la position d'ins-
tallation de l'orice du boulon.
(2) Percez l'orice du boulon d'expansion sur la position marquée.
(3) Fixez le châssis mural au mur avec 8 boulons d'expansion M10, l'installation doit être solide et able.
(4) Accrochez l'équipement au châssis mural, et vissez les 4 boulons sous l'équipement.
(5) Vériez que l'équipement est correctement installé, à plat et branché.

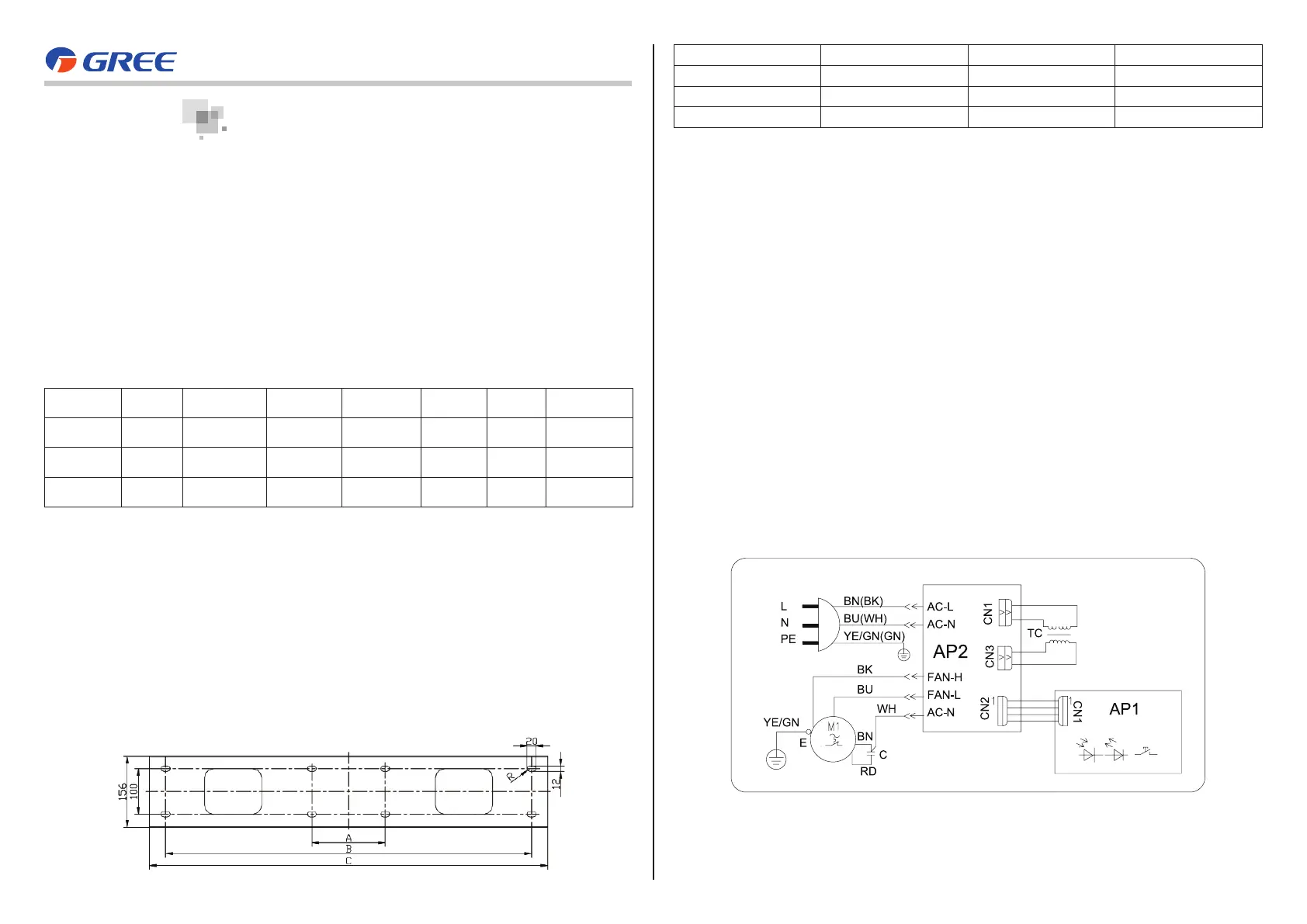

(6) Le schéma des dimensions de la position de l'orice du châssis mural est le suivant (unité : mm) :
Modèle A B C
FM-1.25-9-K 160 800 870
FM-1.25-12-K 160 1100 1170
FM-1.25-15-K 160 1400 1470
Remarques :
(1) Installez l'équipement à l'intérieur.
(2) N'installez et n'utilisez pas l'équipement dans des endroits présentant :
1) Un risque de gel.
2) De la vapeur.
3) Une grande quantité de poussière.
4) De la fumée d'huile.
5) Du gaz ou de la poussière explosive.
6) Du gaz corrosif.
7) Un risque d'éclaboussure d'eau.
(3) Installez l'équipement à l'horizontale, orientez la sortie d'air vers le bas et à la verticale.
(4) Installez l'équipement dans un endroit solide et sans vibration.
(5) An d'éviter tout choc électrique, assurez-vous du raccordement correct à la terre.
(6) Placez un disjoncteur électrique et un interrupteur pneumatique du côté de l'alimentation.
(7) Le rideau d'air doit être installé de sorte que les ailettes se trouvent à plus de 2,3 m du sol.
(8) L'emplacement d'installation du rideau d'air doit être pris en compte an d'éviter le retour de gaz dans
la salle à partir de la conduite de gaz ou d'un autre appareil à combustible.
(9) La prise doit être accessible après installation.
(10) La distance minimum entre les différentes pièces de l'appareil et la structure environnante doit être
de 300 mm.
4 Schéma du circuit
Puissance : 220-230 V~50/60 Hz
MOTEUR
VENTILATEUR
TRANSFORMATEUR
ÉLECTRIQUE
