Instalación de tuberías de refrigerante
INSTRUCCIONES DE FUNCIONAMIENTO
29
9.1 Seleccione tuberías de cobre para gas y líquido como las indicadas en la tabla (véase la tabla de tuberías de abajo).
9.2Paraprotegerlasanteelpolvoylahumedad,antesdemontarlatuberíaysuaislamiento,ambosextremosdela
tubería deberán cubrirse.
9.3Eviteenloposibledoblartuberías.Siesnecesariohacerlo,elradiodeexióndeberáserdemásde3o4cm.
El aislamiento de la tubería de gas y la tubería de lí-
quido dependerá del tamaño de las tuberías de cobre
ydelgrosordeaislamiento,3/8”.
TABLA DE TUBERÍAS DE GAS
MODELO TAMAÑO DE TUBERÍA
09K 3/8"
12K 3/8"
18K 1/2"
TABLA DE TUBERÍAS DE LÍQUIDO
MODELO TAMAÑO DE TUBERÍA
09K 1/4"
12K 1/4"
18K 1/4"

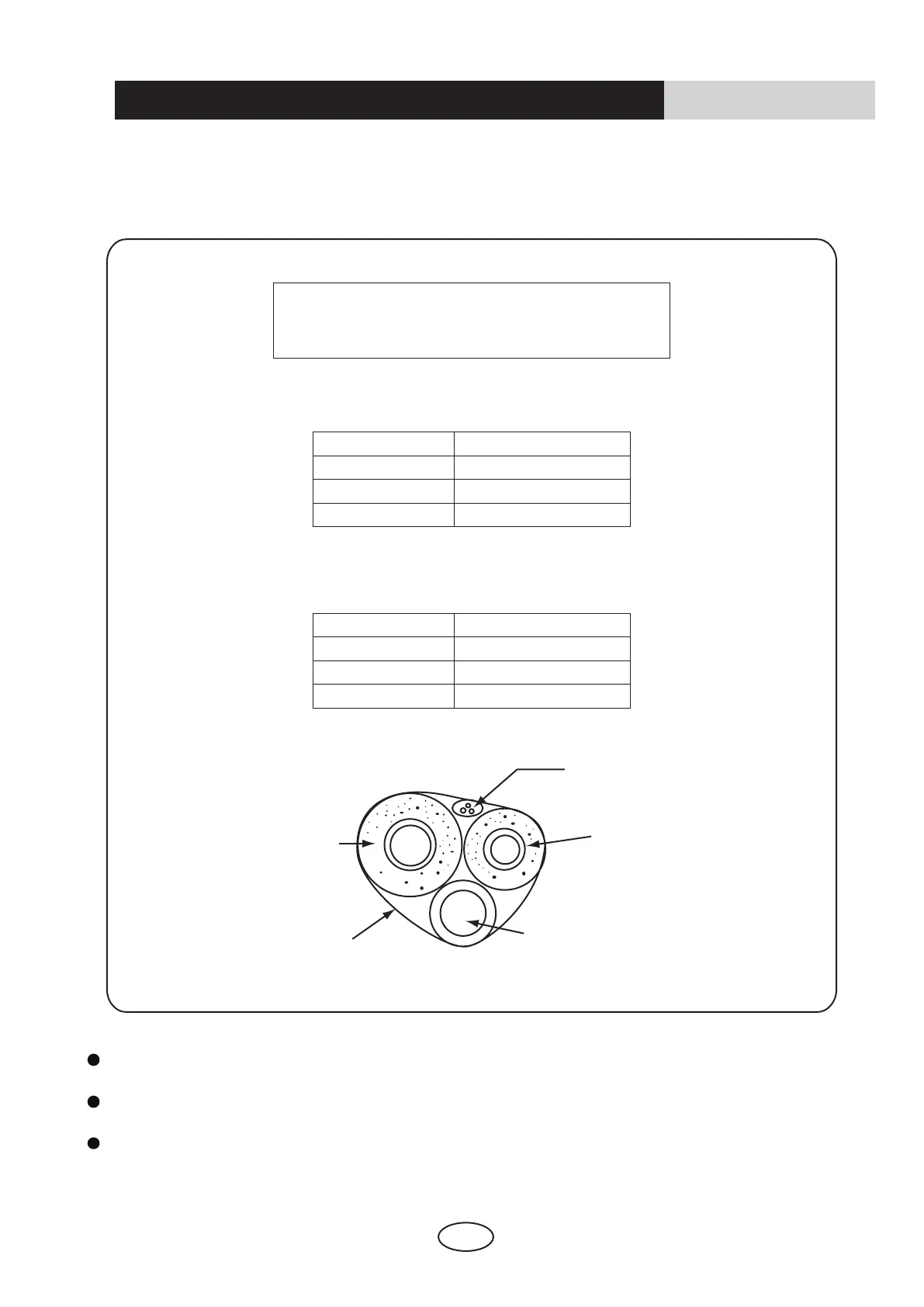

Cabledeconexión
Tubería de líquido
Diám. tubería
dedrenaje1/2”
Cinta para tuberías
Tubería de gas
9.4Conexiónentreunaunidadinterioryunaunidadexterior.
Desenrosque la tuerca abocardada para soltar el gas a presión en la unidad interior. Si no sale gas a presión, es
indicio de fugas en la unidad interior.
Introduzcalatuercaabocardadaenlatuberíadelíquido.Abocardeelextremodelatuberíaconunaherramienta
de abocardar.
Apriete ambas tuercas abocardadas en el interior de la tubería de gas y la tubería de líquido de la unidad interior
con dos llaves.
